成都节能环保城镇污水排放净化处理工艺

来源:四川名膜 时间:2020-07-02 14:22:52 浏览:

本发明公开了一种节能环保城镇污水排放净化处理装置,包括进水管、沉淀池、过滤装置、消毒曝气装置和出水管依次连接;进水管包括管体、第一电机、第一绞龙和絮凝剂管,管体包括水平管体和垂直管体,垂直管体的顶端和水平管体的一端连通,水平管体的另一端和污水水源连通;第一绞龙位于垂直管体内,且紧贴垂直管体内壁,第一绞龙的顶管贯穿水平管体后和位于水平管体外部上表面的第一电机的转轴固定连接,第一电机电连接电源;水平管体上表面和絮凝剂管的一端连通;本发明将污水由通过进水管进入到沉淀池内,之后依次经过过滤装置和消毒曝气装置后通过出水管排出,从而对城镇污水进行高效快捷的净化处理。

成都节能环保城镇污水排放净化处理工艺



  权利要求书

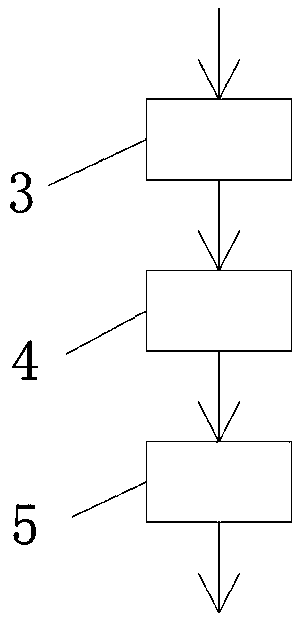

  1.一种节能环保城镇污水排放净化处理装置,其特征在于:包括进水管(1)和出水管(2),还包括沉淀池(3)、过滤装置(4)和消毒曝气装置(5),所述的进水管(1)、沉淀池(3)、过滤装置(4)、消毒曝气装置(5)和出水管(2)依次连接;

  所述的进水管(1)包括管体、第一电机(7)、第一绞龙(8)和絮凝剂管(9),所述的管体包括水平管体(10)和垂直管体(6),垂直管体(6)的顶端和水平管体(10)的一端连通,水平管体(10)的另一端和污水水源连通;

  所述的第一绞龙(8)位于垂直管体(6)内,且紧贴垂直管体(6)内壁,第一绞龙(8)的顶管贯穿水平管体(10)后和位于水平管体(10)外部上表面的第一电机(7)的转轴固定连接,第一电机(7)电连接电源;

  所述的水平管体(10)上表面和絮凝剂管(9)的一端连通。

  2.根据权利要求1所述的一种节能环保城镇污水排放净化处理装置,其特征在于:所述的沉淀池(3)内部顶端设置有粗过滤板(11),沉淀池(3)的底端竖向截面为半圆形,半圆形内设置有水平绞龙(12),水平绞龙(12)的左端贯穿沉淀池(3)和第二电机(13)的转轴固定连接,第二电机(13)电连接电源;

  所述的沉淀池(3)左端设置有污物通道(14),所述的污物通道(14)的底端和沉淀池(3)的底端相通,沉淀池(3)的左端顶端设置有第三电机(15),第三电机(15)电连接电源,污物通道(14)内设置有竖直绞龙(16),竖直绞龙(16)的顶端和第三电机(15)的转轴固定连接;污物通道(14)的顶端开设有污物出口(17);

  所述的污物通道(14)的水平截面的直径上小下大,竖直绞龙(16)和污物通道(14)的内壁紧贴;

  所述的沉淀池(3)的右侧顶端设置有水泵(22),水泵(22)的一端连接清水进管(18),另一端连接清水出管(19),清水进管(18)的另一端和沉淀池(3)内溶液上表面的浮体(20)连接,清水出管(19)的另一端和过滤装置(4)连通,水泵(22)电连接电源;

  所述的浮体(20)为圆台型,浮体(20)的侧面底端开设有若干进水孔(21),进水孔(21)全部浸没在沉淀池(3)内溶液中,清水进管(18)的另一端穿过浮体(20)顶端后位于浮体(20)内部且和进水孔(21)连通。

  3.根据权利要求2所述的一种节能环保城镇污水排放净化处理装置,其特征在于:所述的过滤装置(4)包括过滤管体(401),所述的过滤管体(401)内部从上到下依次设置有第一过滤圆盘(402)、渐缩管(403)、第二过滤圆盘(404)和竖直隔断(405);所述的过滤管体(401)的顶端和清水出管(19)的另一端连通;

  和所述的第一过滤圆盘(402)位于同一水平线上的过滤管体(401)外侧安装有电机盒,电机盒内设置有第四电机(406),第四电机(406)电连接电源,第一过滤圆盘(402)水平方向上贯穿连接有第一旋转轴,第一旋转轴的一端和过滤管体(401)内壁旋转连接,另一端贯穿过滤管体(401)和第四电机(406)的转轴固定连接;

  所述的渐缩管(403)顶端和过滤管体(401)内壁固定连接;

  所述的第二过滤圆盘(404)水平方向上贯穿连接有第二旋转轴(407),第二旋转轴(407)的一端和过滤管体(401)内壁旋转连接,另一端贯穿过滤管体(401)和控制箱(408)连接,控制箱(408)安装在过滤管体(401)的外壁上,且和第二过滤圆盘(404)位于同一水平线上,所述的控制箱(408)电连接电源;

  所述的第二过滤圆盘(404)上表面边缘连接有扩深罩(409),第二过滤圆盘(404)的底端左侧的半圆形边缘连接有弹性密封布(410)的顶端,弹性密封布(410)的底端和竖直隔断(405)的顶端固定连接;

  所述的竖直隔断(405)和过滤管体(401)的内壁固定连接,且将过滤管体(401)分隔为左侧为污物腔(411),右侧为净化腔(412);

  和所述的第二过滤圆盘(404)位于同一水平面上的过滤管体(401)内壁开设有开关槽(413),所述的开关槽(413)内设置有开关键(414),开关槽(413)内底部设置有第一导电块(415),开关键(414)靠近第一导电块(415)的侧面连接有第二导电块(416),所述的开关键(414)和开关槽(413)内部之间连接有弹簧(417),所述的第四电机(406)通过第一导电块(415)、第二导电块(416)以及单片机和电源电连接。

  4.根据权利要求3所述的一种节能环保城镇污水排放净化处理装置,其特征在于:所述的控制箱(408)包括箱体(418),箱体(418)内包括电机腔(419)和齿轮腔(420);

  电机腔(419)内设置有两台第五电机(421),两台第五电机(421)均电连接电源;

  齿轮腔(420)内设置有有两个大齿轮(422)和一个小齿轮(423),小齿轮(423)位于两个大齿轮(422)之间,两个大齿轮(422)上部分有齿且和小齿轮(423)啮合,两个大齿轮(422)分别和两台第五电机(421)的转轴连接,小齿轮(423)和第二旋转轴(407)的一端固定连接,两个大齿轮(422)旋转方向相同。

  5.根据权利要求1-4任一所述的一种节能环保城镇污水排放净化处理装置,其特征在于:所述的消毒曝气装置(5)包括本体(501),所述的本体(501)上表面设置有第六电机(502),第六电机(502)电连接电源,本体(501)内设置有绞龙轴(503),绞龙轴(503)的顶端和第六电机(502)的转轴固定连接,绞龙轴(503)从上到下依次连接上绞龙页(504)、若干水平搅拌杆(505)和下绞龙页(506),水平搅拌杆(505)上垂直连接有若干分搅拌柱的一端;

  本体(501)上方还连通有水管(507)的一端,水管(507)的另一端和净化腔(412)连通;

  所述的本体(501)内底端设置有活性炭吸附层(508),活性炭吸附层(508)内底部设置有曝气管(509),曝气管(509)的一端贯穿本体(501)延伸向外和曝气装置连接;

  所述的本体(501)底端和出水管(2)的一端连接,所述的本体(501)在水平搅拌杆(505)的位置处和消毒剂管(510)的一端连通。

  说明书

  一种节能环保城镇污水排放净化处理装置

  技术领域

  本发明涉及污水处理领域,更具体地说,涉及一种节能环保城镇污水排放净化处理装置。

  背景技术

  城镇上产生的生活污水较多,生活污水大多以卫生间用水、厨房用水和洗衣用水居多,聚少成多,聚沙成塔,千万户的城镇产生的污水排放若不加以净化处理,则造成大量的水资源的损失,此外,将生活污水和工业污水混合在一起净化处理,则降低了整体的净化效率,因为生活污水中不含有有毒有害物质;

  本专利提供一种新型的快速净化城镇产生的生活污水的净化处理装置。

  发明内容

  1.要解决的技术问题

  针对现有技术中存在的城镇污水需要进行高效净化处理的问题,本发明的目的在于提供一种节能环保城镇污水排放净化处理装置,它可以实现对城镇污水进行高效净化处理。

  2.技术方案

  为解决上述问题,本发明采用如下的技术方案。

  一种节能环保城镇污水排放净化处理装置,包括进水管和出水管,还包括沉淀池、过滤装置和消毒曝气装置,所述的进水管、沉淀池、过滤装置、消毒曝气装置和出水管依次连接;

  所述的进水管包括管体、第一电机、第一绞龙和絮凝剂管,所述的管体包括水平管体和垂直管体,垂直管体的顶端和水平管体的一端连通,水平管体的另一端和污水水源连通;

  所述的第一绞龙位于垂直管体内,且紧贴垂直管体内壁,第一绞龙的顶管贯穿水平管体后和位于水平管体外部上表面的第一电机的转轴固定连接,第一电机电连接电源;

  所述的水平管体上表面和絮凝剂管的一端连通。

  优选地,所述的沉淀池内部顶端设置有粗过滤板,沉淀池的底端竖向截面为半圆形,半圆形内设置有水平绞龙,水平绞龙的左端贯穿沉淀池和第二电机的转轴固定连接,第二电机电连接电源;

  所述的沉淀池左端设置有污物通道,所述的污物通道的底端和沉淀池的底端相通,沉淀池的左端顶端设置有第三电机,第三电机电连接电源,污物通道内设置有竖直绞龙,竖直绞龙的顶端和第三电机的转轴固定连接;污物通道的顶端开设有污物出口;

  所述的污物通道的水平截面的直径上小下大,竖直绞龙和污物通道的内壁紧贴;

  所述的沉淀池的右侧顶端设置有水泵,水泵的一端连接清水进管,另一端连接清水出管,清水进管的另一端和沉淀池内溶液上表面的浮体连接,清水出管的另一端和过滤装置连通,水泵电连接电源;

  所述的浮体为圆台型,浮体的侧面底端开设有若干进水孔,进水孔全部浸没在沉淀池内溶液中,清水进管的另一端穿过浮体顶端后位于浮体内部且和进水孔连通。

  优选地,所述的过滤装置包括过滤管体,所述的过滤管体内部从上到下依次设置有第一过滤圆盘、渐缩管、第二过滤圆盘和竖直隔断;所述的过滤管体的顶端和清水出管的另一端连通;

  和所述的第一过滤圆盘位于同一水平线上的过滤管体外侧安装有电机盒,电机盒内设置有第四电机,第四电机电连接电源,第一过滤圆盘水平方向上贯穿连接有第一旋转轴,第一旋转轴的一端和过滤管体内壁旋转连接,另一端贯穿过滤管体和第四电机的转轴固定连接;

  所述的渐缩管顶端和过滤管体内壁固定连接;

  所述的第二过滤圆盘水平方向上贯穿连接有第二旋转轴,第二旋转轴的一端和过滤管体内壁旋转连接,另一端贯穿过滤管体和控制箱连接,控制箱安装在过滤管体的外壁上,且和第二过滤圆盘位于同一水平线上,所述的控制箱电连接电源;

  所述的第二过滤圆盘上表面边缘连接有扩深罩,第二过滤圆盘的底端左侧的半圆形边缘连接有弹性密封布的顶端,弹性密封布的底端和竖直隔断的顶端固定连接;

  所述的竖直隔断和过滤管体的内壁固定连接,且将过滤管体分隔为左侧为污物腔,右侧为净化腔。

  和所述的第二过滤圆盘位于同一水平面上的过滤管体内壁开设有开关槽,所述的开关槽内设置有开关键,开关槽内底部设置有第一导电块,开关键靠近第一导电块的侧面连接有第二导电块,所述的开关键和开关槽内部之间连接有弹簧,所述的第四电机通过第一导电块、第二导电块以及单片机和电源电连接。

  优选地,所述的控制箱包括箱体,箱体内包括电机腔和齿轮腔;

  电机腔内设置有两台第五电机,两台第五电机均电连接电源;

  齿轮腔内设置有有两个大齿轮和一个小齿轮,小齿轮位于两个大齿轮之间,两个大齿轮上部分有齿且和小齿轮啮合,两个大齿轮分别和两台第五电机的转轴连接,小齿轮和第二旋转轴的一端固定连接,两个大齿轮旋转方向相同。

  优选地,所述的消毒曝气装置包括本体,所述的本体上表面设置有第六电机,第六电机电连接电源,本体内设置有绞龙轴,绞龙轴的顶端和第六电机的转轴固定连接,绞龙轴从上到下依次连接上绞龙页、若干水平搅拌杆和下绞龙页,水平搅拌杆上垂直连接有若干分搅拌柱的一端;

  本体上方还连通有水管的一端,水管的另一端和净化腔连通;

  所述的本体内底端设置有活性炭吸附层,活性炭吸附层内底部设置有曝气管,曝气管的一端贯穿本体延伸向外和曝气装置连接;

  所述的本体底端和出水管的一端连接,所述的本体在水平搅拌杆的位置处和消毒剂管的一端连通。

  3.有益效果

  相比于现有技术,本发明的优点在于:本发明将污水由通过进水管进入到沉淀池内,之后依次经过过滤装置和消毒曝气装置后通过出水管排出,从而对城镇污水进行高效快捷的净化处理。
