成都生活污水去异味环保过滤技术

来源:四川名膜 时间:2020-07-02 14:26:49 浏览:

本发明公开了一种基于微生物反应的生活污水去异味环保过滤设备,涉及污水处理技术领域。该设备包括罐体和分离装置,罐体内通过第一隔板和第二隔板将罐体的内部空间分为由上至下的沉淀腔、氧化腔和过滤腔,分离装置包括固定块、刮料块及驱动电机,固定块与罐体的内壁固定连接且位于沉淀腔内,刮料块与固定块的侧壁抵触配合,罐体的顶部设有驱动电机,该驱动电机的输出端伸入罐体内且与刮料块连接,沉淀腔的内壁设有与罐体固定连接的挡块,驱动电机能够带动刮料块旋转至挡块处,以将固态杂质分隔至固定块和刮料块之间的空间内。该一种基于微生物反应的生活污水去异味环保过滤设备具有能够截留固体杂物,且过滤效率高,成本较低的特点。

成都生活污水去异味环保过滤技术



  权利要求书

  1.一种基于微生物反应的生活污水去异味环保过滤设备,其特征在于,包括罐体(1)和分离装置(7);

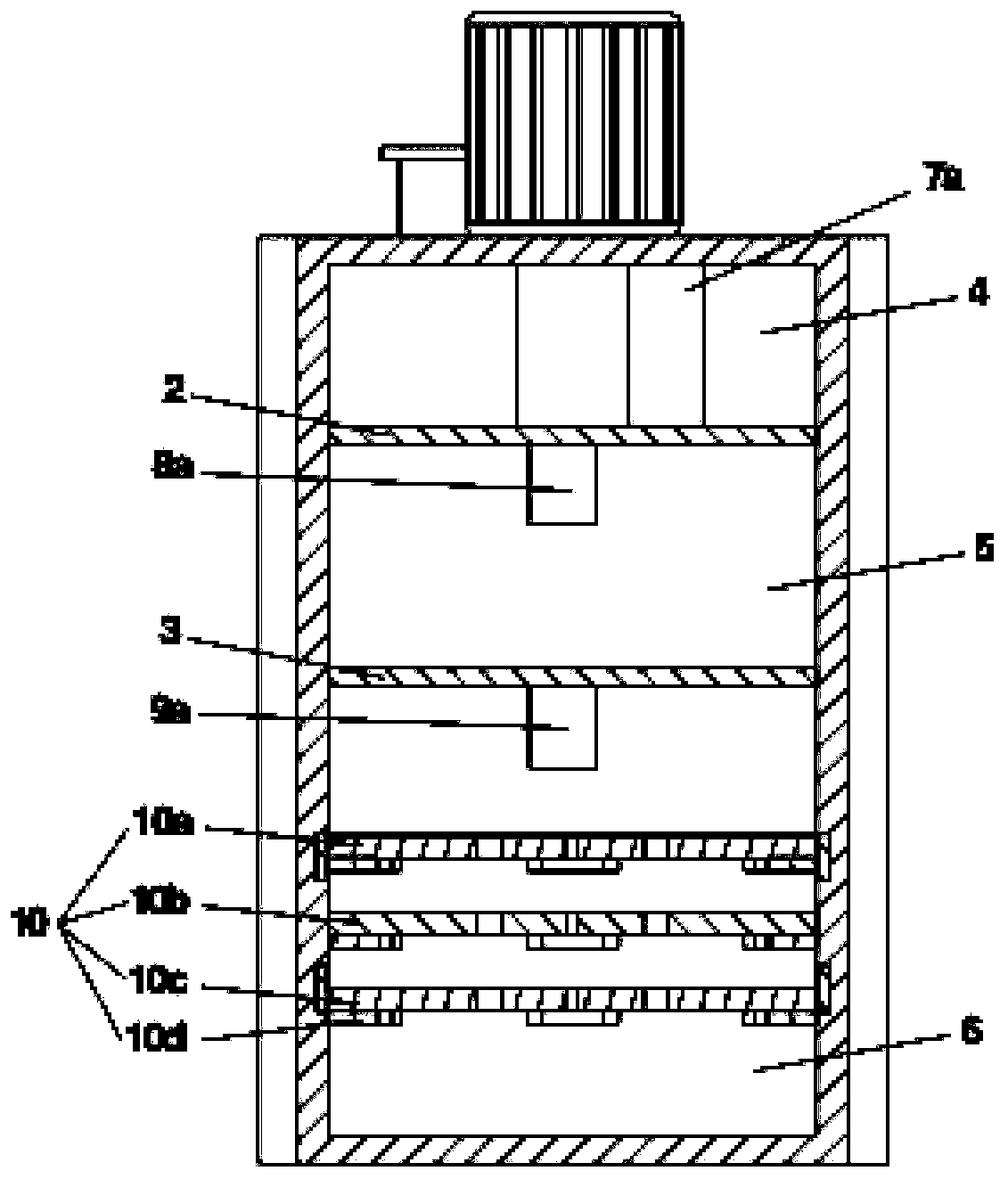

  所述罐体(1)呈竖直设置,所述罐体(1)的顶部设有供污水流入的入水管(12),所述罐体(1)内由上至下依次设有第一隔板(2)和第二隔板(3),且通过所述第一隔板(2)和所述第二隔板(3)将罐体(1)的内部空间分为由上至下的沉淀腔(4)、氧化腔(5)和过滤腔(6),所述罐体(1)的外壁下端设有与过滤腔(6)连通的出水管(13);

  所述分离装置(7)包括固定块(7a)、刮料块(7b)及驱动电机(7c),固定块(7a)与罐体(1)的内壁固定连接且位于沉淀腔(4)内,刮料块(7b)与固定块(7a)的侧壁抵触配合,所述罐体(1)的顶部设有呈竖直朝下设置的驱动电机(7c),该驱动电机(7c)的输出端伸入所述罐体(1)内且与刮料块(7b)连接,所述沉淀腔(4)的内壁设有与罐体(1)固定连接的挡块(7d),所述驱动电机(7c)能够带动所述刮料块(7b)旋转至所述挡块(7d)处,以将固态杂质分隔至所述固定块(7a)和刮料块(7b)之间的空间内。

  2.根据权利要求1所述的一种基于微生物反应的生活污水去异味环保过滤设备,其特征在于,所述第一隔板(2)的底部设有控制污水从沉淀腔(4)流至氧化腔(5)的第一控制装置(8)。

  3.根据权利要求2所述的一种基于微生物反应的生活污水去异味环保过滤设备,其特征在于,所述罐体(1)的外壁分别设有与氧化腔(5)连通的进气管。

  4.根据权利要求3所述的一种基于微生物反应的生活污水去异味环保过滤设备,其特征在于,所述第一控制装置(8)包括设置在第一隔板(2)的底部且与其固定连接的第一通水管(8a)和控制第一通水管(8a)打开关(32)闭的第一电磁阀(8b)。

  5.根据权利要求1所述的一种基于微生物反应的生活污水去异味环保过滤设备,其特征在于,所述第二隔板(3)的底部设有控制污水从氧化腔(5)流至过滤腔(6)的第二控制装置(9)。

  6.根据权利要求5所述的一种基于微生物反应的生活污水去异味环保过滤设备,其特征在于,所述第二控制装置(9)包括设置在第二隔板(3)的底部且与其固定连接的第二通水管(9a)和控制第二通水管(9a)打开关(32)闭的第二电磁阀(9b)。

  7.根据权利要求1所述的一种基于微生物反应的生活污水去异味环保过滤设备,其特征在于,所述过滤腔(6)内设有将污水多次过滤的过滤装置(10)。

  8.根据权利要求7所述的一种基于微生物反应的生活污水去异味环保过滤设备,其特征在于,所述过滤装置(10)包括间隔且平行设置在过滤腔(6)内的第一过滤网层(10a)、第二过滤网层(10b)和第三过滤网层(10c);

  所述第一过滤网层(10a)、第二过滤网层(10b)和第三过滤网层(10c)的底部均设有便于其三者安装的若干个支撑块(10d),所有支撑块(10d)的后端均与罐体(1)的内壁固定连接且每个支撑块(10d)均与第一过滤网层(10a)、第二过滤网层(10b)和第三过滤网层(10c)通过螺栓固定连接。

  9.根据权利要求1所述的一种基于微生物反应的生活污水去异味环保过滤设备,其特征在于,所述罐体(1)的外壁设有缺口,所述罐体(1)的外壁设有与缺口插接配合的抽拉板(11)。

  10.根据权利要求9所述的一种基于微生物反应的生活污水去异味环保过滤设备,其特征在于,所述抽拉板(11)的外壁设有与其固定连接的拉手部(14),所述抽拉板(11)为弧形结构且其两端均设有与其固定连接的插接块(15),所述罐体(1)上设有与插接块(15)插接配合的插槽(1a)。

  说明书

  一种基于微生物反应的生活污水去异味环保过滤设备

  技术领域

  本发明涉及污水处理技术领域,具体而言,涉及一种基于微生物反应的生活污水去异味环保过滤设备。

  背景技术

  目前,市场上现有的污水处理装置的占地面积大,过滤效率低下,同时由于城市生活污水中的垃圾等固体杂物较多,过滤时常常易堵塞过滤装置的过滤孔,影响过滤效率,长期以往,易造成设备损坏,维修成本高,并且若采取人工清理过滤装置,操作困难,人工成本高,治标不治本。

  有鉴于此,研发设计出一种能够解决上述技术问题的一种基于微生物反应的生活污水去异味环保过滤设备显得尤为重要。

  发明内容

  本发明的目的在于提供一种基于微生物反应的生活污水去异味环保过滤设备,其具有能够截留固体杂物,且过滤效率高,成本较低的特点。

  本发明提供一种技术方案:

  第一方面,本发明实施例提供了一种基于微生物反应的生活污水去异味环保过滤设备,包括罐体和分离装置;

  所述罐体呈竖直设置,所述罐体的顶部设有供污水流入的入水管,所述罐体内由上至下依次设有第一隔板和第二隔板,且通过所述第一隔板和所述第二隔板将罐体的内部空间分为由上至下的沉淀腔、氧化腔和过滤腔,所述罐体的外壁下端设有与过滤腔连通的出水管;

  所述分离装置包括固定块、刮料块及驱动电机,固定块与罐体的内壁固定连接且位于沉淀腔内,刮料块与固定块的侧壁抵触配合,所述罐体的顶部设有呈竖直朝下设置的驱动电机,该驱动电机的输出端伸入所述罐体内且与刮料块连接,所述沉淀腔的内壁设有与罐体固定连接的挡块,所述驱动电机能够带动所述刮料块旋转至所述挡块处,以将固态杂质分隔至所述固定块和刮料块之间的空间内。

  结合第一方面,在第一方面的第一种实现方式中,所述第一隔板的底部设有控制污水从沉淀腔流至氧化腔的第一控制装置。

  结合第一方面及其上述实现方式,在第一方面的第二种实现方式中,所述罐体的外壁分别设有与氧化腔连通的进气管。

  结合第一方面及其上述实现方式,在第一方面的第三种实现方式中,所述第一控制装置包括设置在第一隔板的底部且与其固定连接的第一通水管和控制第一通水管打开关闭的第一电磁阀。

  结合第一方面及其上述实现方式,在第一方面的第四种实现方式中,所述第二隔板的底部设有控制污水从氧化腔流至过滤腔的第二控制装置。

  结合第一方面及其上述实现方式,在第一方面的第五种实现方式中,所述第二控制装置包括设置在第二隔板的底部且与其固定连接的第二通水管和控制第二通水管打开关闭的第二电磁阀。

  结合第一方面及其上述实现方式,在第一方面的第六种实现方式中,所述过滤腔内设有将污水多次过滤的过滤装置。

  结合第一方面及其上述实现方式,在第一方面的第七种实现方式中,所述过滤装置包括间隔且平行设置在过滤腔内的第一过滤网层、第二过滤网层和第三过滤网层;

  所述第一过滤网层、第二过滤网层和第三过滤网层的底部均设有便于其三者安装的若干个支撑块,所有支撑块的后端均与罐体的内壁固定连接且每个支撑块均与第一过滤网层、第二过滤网层和第三过滤网层通过螺栓固定连接。

  结合第一方面及其上述实现方式,在第一方面的第八种实现方式中,所述罐体的外壁设有缺口,所述罐体的外壁设有与缺口插接配合的抽拉板。

  结合第一方面及其上述实现方式,在第一方面的第九种实现方式中,所述抽拉板的外壁设有与其固定连接的拉手部,所述抽拉板为弧形结构且其两端均设有与其固定连接的插接块,所述罐体上设有与插接块插接配合的插槽。

  相比现有技术,本发明实施例提供的一种基于微生物反应的生活污水去异味环保过滤设备相对于现有技术的有益效果包括:

  罐体的顶部设有供污水流入的入水管,罐体内由上至下依次设有第一隔板和第二隔板,且通过第一隔板和第二隔板将罐体的内部空间分为由上至下的沉淀腔、氧化腔和过滤腔,罐体的外壁下端设有与过滤腔连通的出水管,而分离装置包括固定块、刮料块及驱动电机,固定块与罐体的内壁固定连接且位于沉淀腔内,刮料块与固定块的侧壁抵触配合,罐体的顶部设有呈竖直朝下设置的驱动电机,该驱动电机的输出端伸入罐体内且与刮料块连接,沉淀腔的内壁设有与罐体固定连接的挡块,驱动电机能够带动刮料块旋转至挡块处,以将固态杂质分隔至固定块和刮料块之间的空间内。这样一来,污水通过入水管流至沉淀腔内,对污水进行沉淀处理,使得污水中的大量杂质、垃圾等沉淀在沉淀腔底部,其通过驱动电机带动与其固定连接的刮料块旋转至挡块处,将沉淀腔分割成两个空间,使得将杂质垃圾和经过沉淀处理的污水分割,留于固定块和刮料块之间的空间内,便于后期对杂质垃圾集中处理;再经过罐体过滤,过滤完的污水从出水管流出,其直接通过物理手段截留固体杂质,其过滤效率高,并由于其结构简单,且不易造成设备堵塞损坏,其维修成本低,一种基于微生物反应的生活污水去异味环保过滤设备的成本较低。
