成都工业发酵废水处理工艺

来源:四川名膜 时间:2020-07-09 17:11:19 浏览:

成都废水处理工艺:本发明公开了一种工业发酵废水处理设备,其结构包括电机、处理腔、搅拌装置、进液口、过滤网、出水管、排渣口、底座、刮泥装置、沉淀室、固定架,本发明在改进后进行使用时,将需要处理的工业废水输送到处理腔内部,通过喷嘴和雾化喷头将絮凝剂导入到处理腔内,搅拌杆带动搅拌叶轮转动,使得絮凝剂可以均匀分布到每个位置,让细小微粒与自然胶粒凝聚成大块絮状物,通过过滤网进行过滤处理,当废水在处理后,移动块在滑动条上进行调整位置,让卡扣与弹簧扣板相扣合在一起,挤压件通过弹簧扣板的弹力作用下,贴合在弹簧扣板左右两侧,然后用伸缩杆带动三角刮板刮泥进行上下活动,有效快速将沉淀室侧边的淤泥进行刮除处理,提高沉淀室的使用效果。

成都工业发酵废水处理工艺



  权利要求书

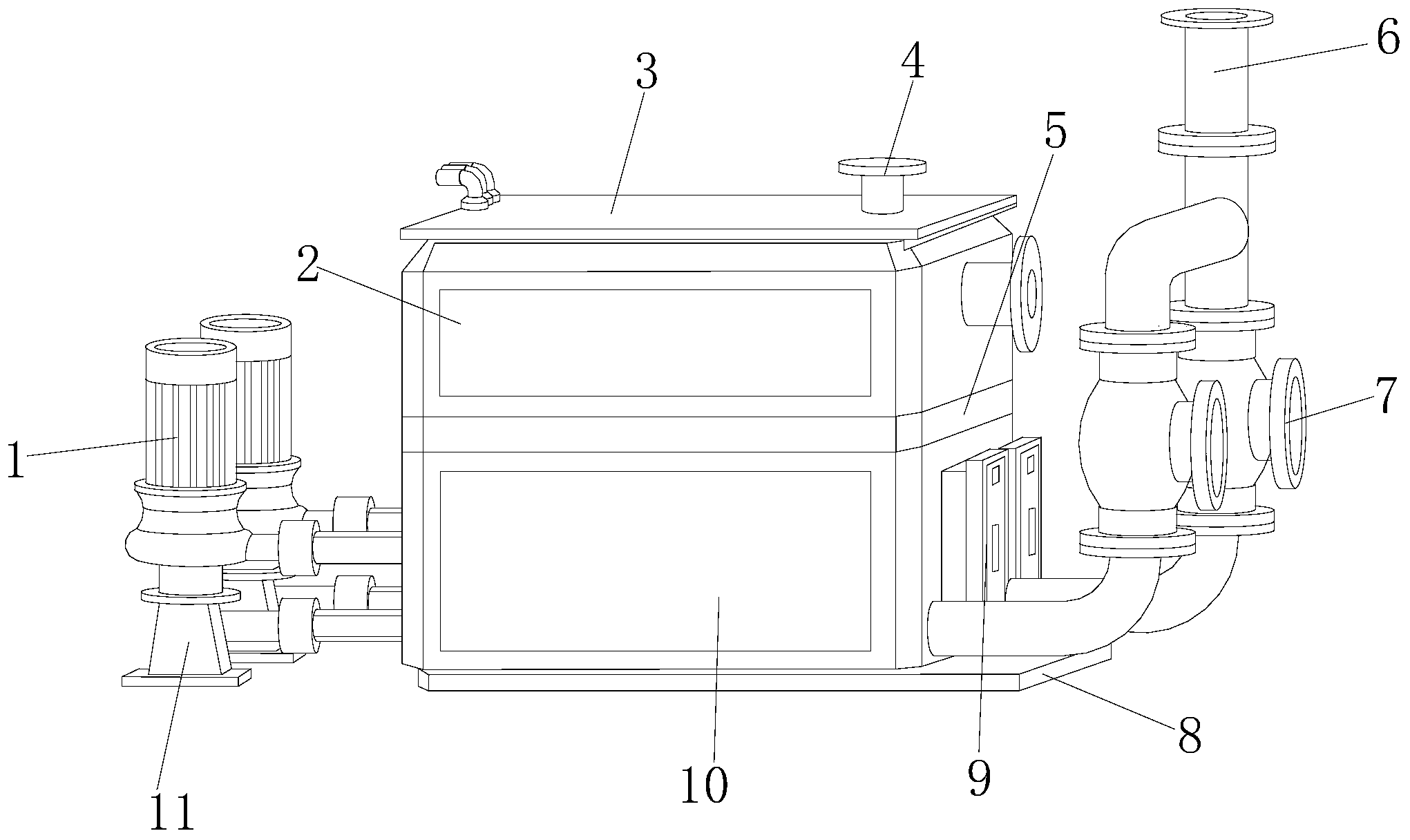

  1.一种工业发酵废水处理设备,其结构包括电机(1)、处理腔(2)、搅拌装置(3)、进液口(4)、过滤网(5)、出水管(6)、排渣口(7)、底座(8)、刮泥装置(9)、沉淀室(10)、固定架(11),其特征在于:

  所述电机(1)安装在固定架(11)上,所述处理腔(2)与沉淀室(10)之间连接着过滤网(5),所述搅拌装置(3)连接在处理腔(2),所述处理腔(2)设有进液口(4),所述刮泥装置(9)贴合连接在沉淀室(10),所述沉淀室(10)与底座(8)连为一体,所述出水管(6)与排渣口(7)相连;

  所述搅拌装置(3)由腔体(31)、喷洒头(32)、搅拌杆(33)、搅拌叶轮(34)、导流叶(35)组成,所述腔体(31)设有搅拌杆(33),所述搅拌叶轮(34)与喷洒头(32)连为一体,所述导流叶(35)设在搅拌杆(33)。

  2.根据权利要求1所述的一种工业发酵废水处理设备,其特征在于:所述喷洒头(32)由转轴(321)、喷射口(322)、导管(323)、调节元件(324)组成,所述调节元件(324)通过转轴(321)与导管(323)相接触连接,所述导管(323)通过喷洒头(32)与喷射口(322)相连接。

  3.根据权利要求1所述的一种工业发酵废水处理设备,其特征在于:所述搅拌杆(33)由储液腔(331)、喷口(332)、固定件(333)、压头(334)、转动齿轮(335)、升降杆(336)、推块(337)组成,所述储液腔(331)设有喷口(332),所述升降杆(336)连接着推块(337),所述转动齿轮(335)通过固定件(333)安装在压头(334)上。

  4.根据权利要求2所述的一种工业发酵废水处理设备,其特征在于:所述喷射口(322)由喷嘴(3221)、盘体(3222)、雾化喷头(3223)组成,所述雾化喷头(3223)与喷嘴(3221)通过盘体(3222)连为一体。

  5.根据权利要求1所述的一种工业发酵废水处理设备,其特征在于:所述刮泥装置(9)由三角刮板(91)、伸缩杆(92)、调节滑块(93)、固定夹板(94)、支撑杆(95)组成,所述三角刮板(91)连接着伸缩杆(92),所述调节滑块(93)固定在支撑杆(95),所述支撑杆(95)设有固定夹板(94)。

  6.根据权利要求5所述的一种工业发酵废水处理设备,其特征在于:所述调节滑块(93)由滑动条(931)、卡扣(932)、移动块(933)、固定元件(934)、弹簧扣板(935)组成,所述滑动条(931)内部设有卡扣(932),所述移动块(933)、固定元件(934)、弹簧扣板(935)连接在同一模块上。

  7.根据权利要求6所述的一种工业发酵废水处理设备,其特征在于:所述固定元件(934)由挤压件(9341)、外框(9342)、活动杆(9343)组成,所述挤压件(9341)连着活动杆(9343),所述活动杆(9343)安装在外框(9342)上。

  8.根据权利要求5所述的一种工业发酵废水处理设备,其特征在于:所述三角刮板(91)为等边三角形结构,底部两端紧密连接着两根伸缩杆(92)。

  说明书

  一种工业发酵废水处理设备

  技术领域

  本发明涉及工业废水领域,具体涉及到一种工业发酵废水处理设备。

  背景技术

  随着社会城市化、科技化、人性化的发展,越来越多的水被人们生活、企业生产利用和排放,废水的种类和数量迅猛增加,对水体的污染也日趋广泛和严重,威胁人类的健康和安全。工业废水在进行处理时,需要改进的地方:

  1、现有的工业发酵废水在进行处理时,废水中的有较多的细小微粒,若过滤网的滤孔大于细小微粒的直径,使得设备中的过滤网无法将废水中的细小微粒过滤处理,导致过滤后的废水不能符合国家排放的标准,不仅浪费了资源,且还会造成二次污染。

  2、废水处理后,设备内部的沉淀室都存有较多的淤泥,需要工作人员对那些淤泥进行处理,浪费时间且增加劳动力,且工作人员在处理淤泥,只处理沉淀室底部的淤泥,侧边的淤泥无法处理,导致侧边的淤泥越积越多,降低沉淀室的沉淀效果。

  发明内容

  针对现有技术存在的不足,本发明目的是提供一种工业发酵废水处理设备,以解决现有的工业废水在进行处理时,废水中的有较多的细小微粒,若过滤网的滤孔大于细小微粒的直径,使得设备中的过滤网无法将废水中的细小微粒过滤处理,导致过滤后的废水不能符合国家排放的标准,不仅浪费了资源,且还会造成二次污染。废水处理后,设备内部的沉淀室都存有较多的淤泥,需要工作人员对那些淤泥进行处理,浪费时间且增加劳动力,且工作人员在处理淤泥,只处理沉淀室底部的淤泥,侧边的淤泥无法处理,导致侧边的淤泥越积越多,降低沉淀室的沉淀效果的问题。

  为了实现上述目的,本发明是通过如下的技术方案来实现:一种工业发酵废水处理设备,其结构包括电机、处理腔、搅拌装置、进液口、过滤网、出水管、排渣口、底座、刮泥装置、沉淀室、固定架,所述电机采用焊接方式安装在固定架上,所述固定架右侧设有连接杆,所述连接杆右侧连于沉淀室,所述沉淀室设在处理腔下端,所述处理腔与沉淀室之间设有过滤网,所述处理腔内部设有搅拌装置,所述搅拌装置顶部固定卡合安装在处理腔内部上端,所述处理腔右上端设有进液口,所述进液口贯穿连接于处理腔,所述处理腔、过滤网、沉淀室设在同一主体上,所述沉淀室内部设有刮泥装置,所述刮泥装置紧密贴合在沉淀室两侧,所述沉淀室底部固定安装在底座中间位置上,所述沉淀室右侧设有出水管,所述出水管中间位置上设有排渣口。

  作为发明内容的进一步改进,所述搅拌装置由腔体、喷洒头、搅拌杆、搅拌叶轮、导流叶组成,所述腔体顶部设有搅拌杆,所述搅拌杆上设有搅拌叶轮,所述搅拌叶轮与喷洒头相嵌合连为一体,所述喷洒头通过搅拌叶轮连接着搅拌杆,所述搅拌杆下端设有导流叶,所述导流叶下端通过搅拌杆与腔体相连接。

  作为发明内容的进一步改进,所述喷洒头由转轴、喷射口、导管、调节元件组成,所述转轴上设有三根调节元件,所述调节元件通过转轴与导管相接触连接,所述导管固定连接在喷洒头本体上,所述导管通过喷洒头本体与喷射口相连接。

  作为发明内容的进一步改进,所述搅拌杆由储液腔、喷口、固定件、压头、转动齿轮、升降杆、推块组成,所述储液腔左右两端都设有喷口,所述储液腔内部上端设有推块,所述升降杆底部与推块采用嵌合方式固定在一起,所述转动齿轮底部通过固定件固定安装在压头上,所述升降杆与转动齿轮相啮合转动,所述转动齿轮通过左侧齿条带动升降杆上下活动,所述升降杆顶部与压头相接通。

  作为发明内容的进一步改进,所述喷射口由喷嘴、盘体、雾化喷头组成,所述喷嘴设在盘体的外环,所述盘体的内圈设有雾化喷头,所述雾化喷头与喷嘴通过盘体连为一体。

  作为发明内容的进一步改进,所述刮泥装置由三角刮板、伸缩杆、调节滑块、固定夹板、支撑杆组成,所述三角刮板左右两端连接着两根伸缩杆,所述三角刮板与两根伸缩杆采用焊接方式固定连接,所述伸缩杆顶部都扣合在调节滑块上,所述调节滑块固定在两根支撑杆之间,所述支撑杆两端都设有固定夹板,所述固定夹板贴合在沉淀室两端。

  作为发明内容的进一步改进,所述调节滑块由滑动条、卡扣、移动块、固定元件、弹簧扣板组成,所述滑动条内部设有两根卡扣,所述移动块在滑动条上左右移动,所述弹簧扣板通过移动块与卡扣相吻合连接,所述移动块、固定元件、弹簧扣板连接设在同一模块上。

  作为发明内容的进一步改进,所述固定元件由挤压件、外框、活动杆组成,所述挤压件采用套合方式连接在活动杆两侧,所述活动杆固定嵌合在外框内部的中间位置上,所述挤压件通过活动杆贴合连接在弹簧扣板两侧。

  作为发明内容的进一步改进,所述三角刮板为等边三角形结构,底部两端紧密连接着两根伸缩杆。

  发明有益效果

  本发明一种工业发酵废水处理设备,具有以下有益效果:

  本发明在进行使用时,将需要处理的工业废水输送到处理腔内部,然后絮凝剂输送到储液腔内部,按压压头,升降杆推动推块,将储液腔内部的絮凝剂通过喷嘴和雾化喷头将絮凝剂均匀的导入到处理腔内部,搅拌杆带动搅拌叶轮进行转动,使得絮凝剂可以分布到处理腔内部的每个位置,让每个细小微粒与自然胶粒凝聚成大块絮状物,使得过滤网可以将细小微粒过滤处理,提高工业废水的处理效果。

  当废水在处理后,根据三角刮板与沉淀室侧边的距离,移动块在滑动条上进行调整位置,让卡扣与弹簧扣板相扣合在一起,挤压件通过弹簧扣板的弹力作用下,贴合在弹簧扣板左右两侧,然后用伸缩杆带动三角刮板刮泥进行上下活动,有效快速将沉淀室侧边的淤泥进行刮除处理,提高沉淀室的使用效果。
