成都污水处理公司关于无动力搅拌污水处理工艺

来源:四川名膜 时间:2019-12-27 16:03:08 浏览:

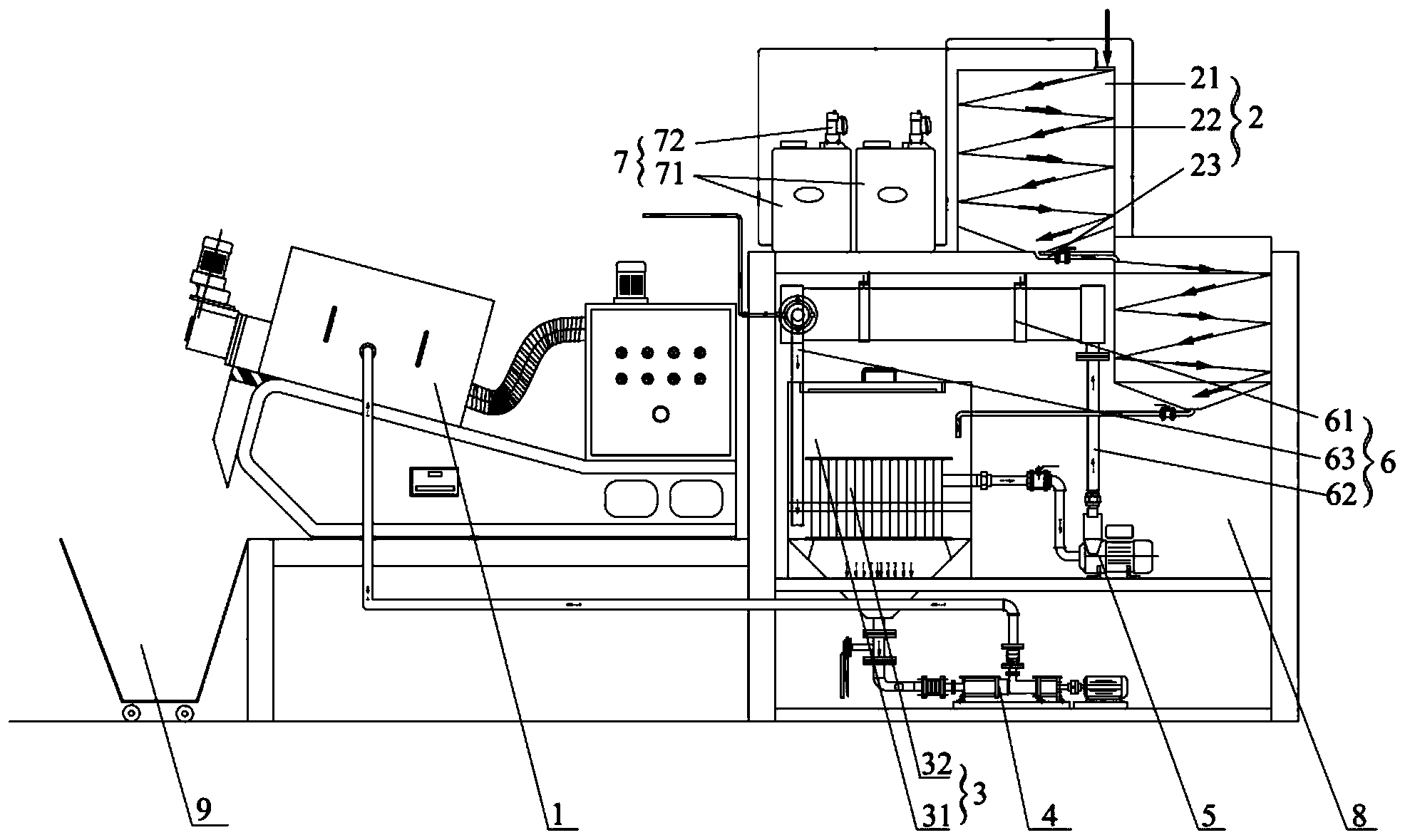

污水处理技术领域,具体提供了一种无动力搅拌的污水处理设备,包括:混凝漩涡装置包括搅拌桶、与搅拌桶连接的进水管和出水管;搅拌桶呈圆筒状,且内壁设有螺旋状的导槽;进水管设置于搅拌桶的上端,且位于导槽的起始端,出水管设置在搅拌桶的底部中央;陶瓷超滤箱包括箱体和陶瓷超滤部;箱体上设有进口和出口,进口与所述混凝漩涡装置的出水管连通;陶瓷超滤部设置在箱体内;净水回收装置与陶瓷超滤部的出口连接。本发明通过螺旋状导槽提高进入搅拌桶中的污水的旋转动力,配合污水从底端中心的出水管流出时自然形成的旋涡,使污水和混凝药剂在搅拌桶中旋转并混合均匀,达到无动力搅拌效果。

成都污水处理公司关于无动力搅拌污水处理工艺



  权利要求书

  1.一种无动力搅拌的污水处理设备,其特征在于,包括:

  混凝漩涡装置,所述混凝漩涡装置包括搅拌桶、与所述搅拌桶连接的进水管和出水管;所述搅拌桶呈圆筒状,且内壁设有螺旋状的导槽;所述进水管设置于所述搅拌桶的上端,且位于所述导槽的起始端,所述出水管设置在所述搅拌桶的底部中央;

  陶瓷超滤箱,所述陶瓷超滤箱包括箱体和陶瓷超滤部;所述箱体上设有进口和出口,所述进口与所述混凝漩涡装置的出水管连通;所述陶瓷超滤部设置在所述箱体内,适于过滤污水,使污水固液分离;

  净水回收装置,所述净水回收装置与所述陶瓷超滤部的出口连接,适于对污水固液分离得到的液体进行净化。

  2.根据权利要求1所述的无动力搅拌的污水处理设备,其特征在于,所述搅拌桶的底部为锥体结构,所述出水管设置在所述锥体结构的底端。

  3.根据权利要求2所述的无动力搅拌的污水处理设备,其特征在于,还包括加药组件,所述加药组件包括加药桶、搅拌棒和驱动结构;

  所述加药桶包括配套设置的桶身和桶盖,所述桶盖上设有加药口和加水口,所述桶身的下部设有出水口,且所述出水口与所述混凝漩涡装置的进水管连通;

  所述驱动结构安装在所述桶盖上,所述搅拌棒的一端与所述驱动结构连接,另一端插装在所述桶身内。

  4.根据权利要求3所述的无动力搅拌的污水处理设备,其特征在于,所述混凝漩涡装置有两个,分别为第一混凝螺旋装置、第二混凝螺旋装置;所述第一混凝螺旋装置位于所述第二混凝螺旋装置上方,且所述第一混凝螺旋装置的出水管与所述第二混凝螺旋装置的进水管连通,所述第二混凝螺旋装置的出水管与所述陶瓷超滤箱的进口连通;

  所述加药组件有两个,两个所述加药组件分别与两个所述混凝漩涡装置的进水管连通。

  5.根据权利要求1所述的无动力搅拌的污水处理设备,其特征在于,所述陶瓷超滤部包括安装架和陶瓷超滤膜;所述安装架呈多面体状;所述安装架的一个侧面为安装面,适于设置所述陶瓷超滤部的出口;所述安装架的其他侧面由所述陶瓷超滤膜围设而成。

  6.根据权利要求5所述的无动力搅拌的污水处理设备,其特征在于,所述净水回收装置呈管状,管状内部设有超滤膜;所述净水回收装置通过连通管与所述陶瓷超滤部的出口连接。

  7.根据权利要求6所述的无动力搅拌的污水处理设备,其特征在于,还包括超滤水泵,所述超滤水泵位于所述连通管上,适于将经所述陶瓷超滤部过滤的液体泵送到所述净水回收装置中。

  8.根据权利要求7所述的无动力搅拌的污水处理设备,其特征在于,还包括第一回流管,所述第一回流管连接在所述净水回收装置与所述陶瓷超滤箱之间,适于使所述净水回收装置的超滤膜过滤得到粘稠液体回流至所述陶瓷超滤箱中。

  9.根据权利要求1所述的无动力搅拌的污水处理设备,其特征在于,还包括叠螺式污泥脱水机和螺杆泵;所述螺杆泵连接在所述叠螺式污泥脱水机与所述陶瓷超滤箱的箱体的出口之间,适于输送经所述陶瓷超滤箱的污水固液分离得到的固体;所述叠螺式污泥脱水机适于将所述螺杆泵输送的固体进行脱水处理。

  10.根据权利要求9所述的无动力搅拌的污水处理设备,其特征在于,还包括第二回流管,所述第二回流管连接在所述叠螺式污泥脱水机与所述搅拌桶之间,适于使所述叠螺式污泥脱水机脱水处理得到的液体回流至所述搅拌桶。

  说明书

  一种无动力搅拌的污水处理设备

  技术领域

  本发明属于污水处理技术领域,具体提供了一种无动力搅拌的污水处理设备。

  背景技术

  污水处理设备,是一种能有效处理城区的生活污水、工业废水等的工业设备,主要用于避免污水及污染物直接流入水域,对改善生态环境、提升城市品位和促进经济发展具有重要意义。常规的污水处理方法大多伴随着絮凝沉淀步骤,即在污水中添加絮凝剂并均匀混合以生成絮凝沉淀物。混合的常规方法为外物搅拌,即采用搅拌棒和动力装置,通过动力装置带动搅拌棒进行搅拌。但是上述方法存在以下问题,即污水在搅拌过程中与混凝剂充分接触会直接絮凝产生絮凝沉淀物,且絮凝沉淀物在旋转过程中会缠绕在搅拌棒上而不是顺着管道进入下一处理装置,长时间使用会使得搅拌棒上的沉淀物越积越多,需要经常性清理。即采用动力装置进行搅拌会严重影响污水处理的进程。

  中国专利文献CN203635090A中公开了一种用于铜浮选工艺的料浆无动力搅拌桶,技术方案为包括筒体、进浆管和出浆管,进浆管沿桶体的圆柱面切向倾斜设置,进浆管与筒体轴线的平面的夹角α为50-70°,进浆管通过桶体的进浆口与桶体连通,出浆管通过桶体的出浆口与桶体连通,桶体的内表面设有聚脲弹性体涂层,桶体的出浆口沿筒体的圆柱面切向设置。

  但是上述专利尚存在如下问题,例如进入搅拌桶中的液体没有合适的机构进行引导,完全凭借液体的冲击力量引导旋转搅拌,其搅拌混合的能力不稳定。

  因此,针对以上不足,本发明急需提供一种无动力搅拌的污水处理设备,替代原有的有动力搅拌桶,同时还保证能液体的混合程度。

  发明内容

  本发明的目的在于提供一种无动力搅拌的污水处理设备,以解决现有技术中有动力搅拌桶不适用于污水的絮凝处理而无动力搅拌桶不能保证药液的混合程度的问题。

  本发明提供的无动力搅拌的污水处理设备,包括:混凝漩涡装置,所述混凝漩涡装置包括搅拌桶、与所述搅拌桶连接的进水管和出水管;所述搅拌桶呈圆筒状,且内壁设有螺旋状的导槽;所述进水管设置于所述搅拌桶的上端,且位于所述导槽的起始端,所述出水管设置在所述搅拌桶的底部中央;陶瓷超滤箱,所述陶瓷超滤箱包括箱体和陶瓷超滤部;所述箱体上设有进口和出口,所述进口与所述混凝漩涡装置的出水管连通;所述陶瓷超滤部设置在所述箱体内,适于过滤污水,使污水固液分离;净水回收装置,所述净水回收装置与所述陶瓷超滤部的出口连接,适于对污水固液分离得到的液体进行净化。

  如上所述的无动力搅拌的污水处理设备,进一步优选为,所述搅拌桶的底部为锥体结构,所述出水管设置在所述锥体结构的底端。

  如上所述的无动力搅拌的污水处理设备,进一步优选为,所述混凝漩涡装置还包括加药组件,所述加药组件包括加药桶、搅拌棒和驱动结构;所述加药桶包括配套设置的桶身和桶盖,所述桶盖上设有加药口和加水口,所述桶身的下部设有出水口,且所述出水口与所述混凝漩涡装置的进水管连通;所述驱动结构安装在所述桶盖上,所述搅拌棒的一端与所述驱动结构连接,另一端插装在所述桶身内。

  如上所述的无动力搅拌的污水处理设备,进一步优选为,所述混凝漩涡装置有两个,分别为第一混凝螺旋装置、第二混凝螺旋装置;所述第一混凝螺旋装置位于所述第二混凝螺旋装置上方,且所述第一混凝螺旋装置的出水管与所述第二混凝螺旋装置的进水管连通,所述第二混凝螺旋装置的出水管与所述陶瓷超滤箱的进口连通;所述加药组件有两个,两个所述加药组件分别与两个所述混凝漩涡装置的进水管连通。

  如上所述的无动力搅拌的污水处理设备,进一步优选为,所述陶瓷超滤部包括安装架和陶瓷超滤膜;所述安装架呈多面体状;所述安装架的一个为安装面,适于设置所述陶瓷超滤部的出口;所述安装架的其他侧面由所述陶瓷超滤膜围设而成。

  如上所述的无动力搅拌的污水处理设备,进一步优选为,所述净水回收装置呈管状,管状内部设有超滤膜;所述净水回收装置通过连通管与所述陶瓷超滤部的出口连接。

  如上所述的无动力搅拌的污水处理设备,进一步优选为,还包括超滤水泵,所述超滤水泵的位于所述连通管上,适于将经所述陶瓷超滤部过滤的液体泵送到所述净水回收装置中。

  如上所述的无动力搅拌的污水处理设备,进一步优选为,还包括第一回流管,所述第一回流管连接在所述净水回收装置与所述陶瓷超滤箱之间,适于使所述净水回收装置的超滤膜过滤得到粘稠液体回流至所述陶瓷超滤箱中。

  如上所述的无动力搅拌的污水处理设备,进一步优选为,还包括叠螺式污泥脱水机和螺杆泵;所述螺杆泵连接在所述叠螺式污泥脱水机与所述陶瓷超滤箱的箱体的出口之间,适于输送经所述陶瓷超滤箱的污水固液分离得到的固体;所述叠螺式污泥脱水机适于将所述螺杆泵输送的固体进行脱水处理。

  如上所述的无动力搅拌的污水处理设备,进一步优选为,还包括第二回流管,所述第二回流管连接在所述叠螺式污泥脱水机与所述搅拌桶之间,适于使所述叠螺式污泥脱水机脱水处理得到的液体回流至所述搅拌桶。

  本发明与现有技术相比具有以下的优点:

  本发明通过设置螺旋状的导槽为从进水管进入搅拌桶中的污水和/或药剂混合液增加旋转动力,通过设置在搅拌桶底部中心的出水管,使搅拌桶中的污水流出时形成自然漩涡,也能为污水的旋转提供动力,当自然漩涡的带来的污水旋转方向与导槽带来的污水旋转方向相同时,两者叠加,从外围到中心同步发力,进一步加强污水的搅拌效果。即本发明通过螺旋状导槽为从进水管进入搅拌桶中的污水和/或药剂混合液增加旋转动力,配合污水和/或药剂混合液从底端中心的出水管流出时自然形成的旋涡,使污水和混凝药剂在搅拌桶中旋转并混合均匀,达到无动力搅拌效果。
