成都医院废水处理方法关于往复式医疗废水处理

来源:四川名膜 时间:2019-12-27 10:27:56 浏览:

成都名膜污水处理处理用往复式医疗废水处理设备,涉及环保废水处理设备技术领域;包括过滤杀毒主体和消毒主体,所述过滤杀毒主体内部设置有往复移动的加水口,所述加水口底部设置有往复搅拌机构,所述往复搅拌机构安装在驱动装置上,所述驱动装置包括固定安装在过滤杀毒主体底部的外壳,所述外壳内部设置有齿轮、圆轮和齿条,所述齿轮固定安装在搅拌机构的底部,所述圆轮转动安装在外壳上,所述齿轮与齿条啮合,圆轮两侧对称设置有两个与齿轮和圆轮间歇配合的齿,所述齿条安装在移动杆上,移动杆左右滑动安装在外壳上;所述过滤杀毒主体上还设置有漂白水箱。本发明使得处理剂与废水均匀接触,提高污水处理效果。

成都医院废水处理方法关于往复式医疗废水处理



  权利要求书

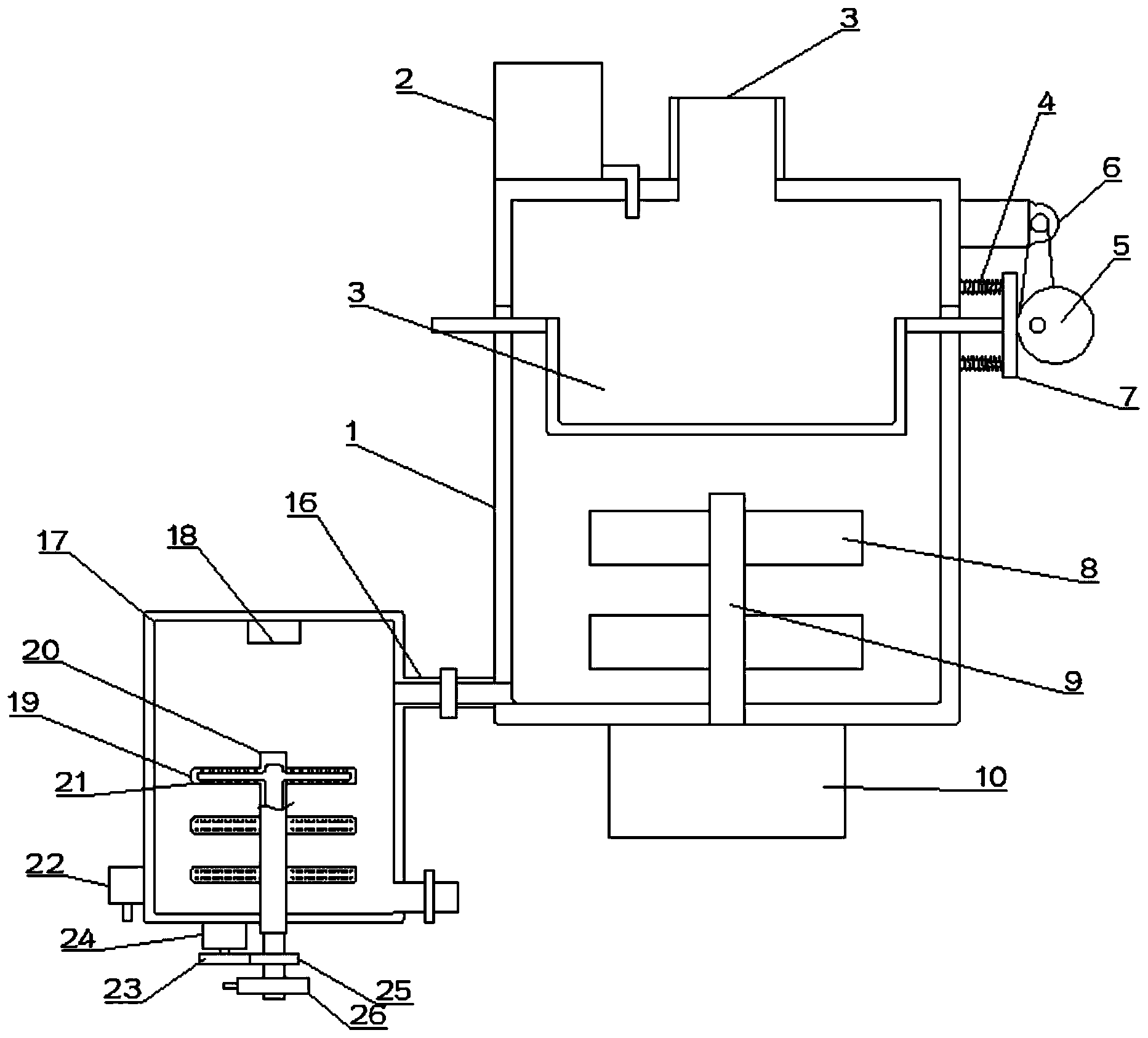

  1.一种往复式医疗废水处理设备,包括过滤杀毒主体(1)和消毒主体(17),所述过滤杀毒主体(1)上端设置有加水口(3),所述过滤杀毒主体(1)内部设置有往复移动的加水口(3),所述加水口(3)底部设置有往复搅拌机构,所述往复搅拌机构安装在驱动装置(10)上,其特征在于,所述驱动装置(10)包括固定安装在过滤杀毒主体(1)底部的外壳(11),所述外壳(11)内部设置有齿轮(13)、圆轮(14)和齿条(15),所述齿轮(13)固定安装在搅拌机构的底部,所述圆轮(14)转动安装在外壳(11)上,所述齿轮(13)与齿条(15)啮合,所述圆轮(14)两侧对称设置有两个与齿轮(13)和圆轮(14)间歇配合的齿,所述齿条(15)安装在移动杆(12)上,所述移动杆(12)左右滑动安装在外壳(11)上;所述过滤杀毒主体(1)上还设置有漂白水箱(2);所述圆轮(14)连接在B电机的输出端。

  2.根据权利要求1所述的往复式医疗废水处理设备,其特征在于,所述移动杆(12)两端滑动设置在外壳(11)两侧的A通孔上。

  3.根据权利要求2所述的往复式医疗废水处理设备,其特征在于,所述加水口(3)两侧滑动设置在过滤杀毒主体(1)两侧,且所述加水口(3)一端通过连杆固定连接在往复板(7)上,所述往复板(7)左侧抵触在偏心轮(5)上;所述往复板(7)和过滤杀毒主体(1)之间设置有弹性伸缩件(4);所述偏心轮(5)通过皮带与C电机(6)的输出端连接。

  4.根据权利要求3所述的往复式医疗废水处理设备,其特征在于,所述搅拌机构包括转动安装在过滤杀毒主体(1)底部的A转轴(9)和固定安装在A转轴(9)上的A搅拌叶(8)。

  5.根据权利要求4所述的往复式医疗废水处理设备,其特征在于,所述A转轴(9)底部固定安装有齿轮(13)。

  6.根据权利要求1-5任一所述的往复式医疗废水处理设备,其特征在于,所述过滤杀毒主体(1)底部设置有与消毒主体(17)上部连通的连接管(16),所述连接管(16)上设置有阀门。

  7.根据权利要求6所述的往复式医疗废水处理设备,其特征在于,所述消毒主体(17)内部转动设置有B转轴(20),所述B转轴(20)上固定安装有多个B搅拌叶(19),所述B搅拌叶(19)内部与B转轴(20)内部连通,所述B搅拌叶(19)外表面设置有便于将氯气均匀喷出的阵列设置的喷气口(21),所述喷气口(21)与B搅拌叶(19)内部连通。

  8.根据权利要求7所述的往复式医疗废水处理设备,其特征在于,所述B转轴(20)贯穿消毒主体(17)底部设置,且B转轴(20)上套置有B皮带轮(25),所述B皮带轮(25)设在消毒主体(17)外侧,所述B皮带轮(25)与A皮带轮(23)啮合,所述A皮带轮(23)安装在A电机(24)的输出端,所述A电机(24)固定安装在消毒主体(17)上。

  9.根据权利要求8所述的往复式医疗废水处理设备,其特征在于,所述B转轴(20)底部安装有与之内部连通的旋转接头(26),所述旋转接头(26)的输入端通过管道连接在气泵(22)的输出端,所述气泵(22)的输入端外接消毒氯气。

  10.根据权利要求1所述的往复式医疗废水处理设备,其特征在于,所述消毒主体(17)内部还设置有紫外线灯(18)。

  说明书

  一种往复式医疗废水处理设备

  技术领域

  本发明涉及环保废水处理设备技术领域,具体是一种往复式医疗废水处理设备。

  背景技术

  医院污水来源及成分复杂,危害性大,来源主要是医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水。污水中含有大量的病原细菌、病毒和化学药剂,具有空间污染、急性传染和潜伏性传染的特征。

  医疗废水处理的工艺在于通过向其内部依次添加石灰水和消毒氯气,但是现有设备往往都是简单的将两者通入废水中,而未做其他设置,导致处理剂与废水之间接触不够充分,导致处理效果不佳的问题,因此需要设置一种处理效果好的往复式医疗废水处理设备。

  发明内容

  本发明的目的在于提供一种往复式医疗废水处理设备,以解决上述背景技术中提出的问题。

  为实现上述目的,本发明提供如下技术方案:

  一种往复式医疗废水处理设备,包括过滤杀毒主体和消毒主体,所述过滤杀毒主体上端设置有加水口,所述过滤杀毒主体内部设置有往复移动的加水口,所述加水口底部设置有往复搅拌机构,所述往复搅拌机构安装在驱动装置上,所述驱动装置包括固定安装在过滤杀毒主体底部的外壳,所述外壳内部设置有齿轮、圆轮和齿条,所述齿轮固定安装在搅拌机构的底部,所述圆轮转动安装在外壳上,所述齿轮与齿条啮合,所述圆轮两侧对称设置有两个与齿轮和圆轮间歇配合的齿,所述齿条安装在移动杆上,所述移动杆左右滑动安装在外壳上;所述过滤杀毒主体上还设置有漂白水箱;所述圆轮连接在B电机的输出端。

  作为本发明进一步的方案:所述移动杆两端滑动设置在外壳两侧的A通孔上。

  作为本发明再进一步的方案:所述加水口两侧滑动设置在过滤杀毒主体两侧,且所述加水口一端通过连杆固定连接在往复板上,所述往复板左侧抵触在偏心轮上;所述往复板和过滤杀毒主体之间设置有弹性伸缩件,设置弹性伸缩件使得往复板始终抵触在偏心轮上;所述偏心轮通过皮带与C电机的输出端连接。

  作为本发明再进一步的方案:所述搅拌机构包括转动安装在过滤杀毒主体底部的A转轴和固定安装在A转轴上的A搅拌叶。

  作为本发明再进一步的方案:所述A转轴底部固定安装有齿轮。

  作为本发明再进一步的方案:所述过滤杀毒主体底部设置有与消毒主体上部连通的连接管,所述连接管上设置有阀门。

  作为本发明再进一步的方案:所述消毒主体内部转动设置有B转轴,所述B转轴上固定安装有多个B搅拌叶,所述B搅拌叶内部与B转轴内部连通,所述B搅拌叶外表面设置有便于将氯气均匀喷出的阵列设置的喷气口,所述喷气口与B搅拌叶内部连通。

  作为本发明再进一步的方案:所述B转轴贯穿消毒主体底部设置,且B转轴上套置有B皮带轮,所述B皮带轮设在消毒主体外侧,所述B皮带轮与A皮带轮啮合,所述A皮带轮安装在A电机的输出端,所述A电机固定安装在消毒主体上。

  作为本发明再进一步的方案:所述B转轴底部安装有与之内部连通的旋转接头,所述旋转接头的输入端通过管道连接在气泵的输出端,所述气泵的输入端外接消毒氯气。

  作为本发明再进一步的方案:所述消毒主体内部还设置有紫外线灯。

  与现有技术相比,本发明的有益效果是:本发明通过设置往复运动加水口,提高过滤效率;通过设置齿轮、圆轮和齿条驱动A转轴带动A搅拌叶往复转动,提高石灰水对废水的处理效果;通过设置B搅拌叶、喷气口、B转轴和旋转接头等,使得在搅拌过程中均匀的将氯气加热至废水中,使得氯气能够均匀与之接触,提高废水处理效果;本发明使得处理剂与废水均匀接触,提高污水处理效果。
