成都印染污水处理-深度脱色方法

来源:四川名膜 时间:2019-12-24 16:28:13 浏览:

本发明涉及印染污水处理技术领域,具体涉及一种印染污水深度脱色系统,包括细隔栅,还包括调节池、控制器、PH检测仪、远程控制室、辅助吸附机构、温度控制机构和投放机构,辅助吸附机构包括驱动组件和三组搅拌组件,温度控制机构包括温控仪和加热组件,投放机构包括投放箱和输送管,所述计算机、温控仪、PH检测仪、驱动组件、加热组件均与控制器电性连接,本发明的一种印染污水深度脱色系统,实现了印染污水的初步脱色和净化,同时二氧化碳不具备腐蚀性,污染较小,设备维护容易,可长期在线使用,并且降低了人工添加的安全隐患,同时提升了吸附材料的吸附效果,有利于印染污水的初步脱色工作,为印染污水的下一步脱色和净化处理工序打好了基础。

成都印染污水处理-深度脱色方法



  权利要求书

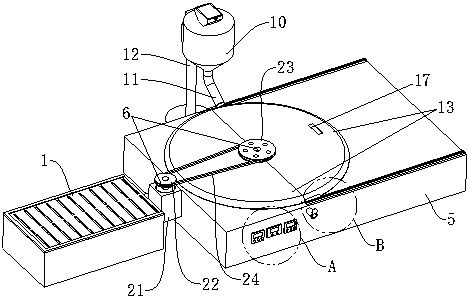

  1.一种印染污水深度脱色系统,包括细隔栅(1),其特征在于:还包括调节池(2)、控制器(3)、PH检测仪(4)、远程控制室、辅助吸附机构、温度控制机构和投放机构,所述调节池(2)通过支撑底座(5)水平设置在细隔栅(1)的旁侧,所述控制器(3)设在支撑底座(5)的前壁上,所述远程控制室内设有计算机,所述辅助吸附机构设在固定基座上以辅助调节池(2)吸附印染污水中的色素,辅助吸附机构包括驱动组件(6)和三组搅拌组件(7),所述驱动组件(6)设在调节池(2)上,三组所述搅拌组件(7)均设在调节池(2)内,所述温度控制机构设在固定基座上以控制调节池(2)内的温度,温度控制机构包括温控仪(8)和加热组件(9),所述温控仪(8)设在支撑底座(5)的前壁上,所述加热组件(9)设在调节池(2)内,所述投放机构竖直设在支撑底座(5)的旁侧以向调节池(2)投放吸附材料,投放机构包括投放箱(10)和输送管(11),所述投放箱(10)通过支撑杆(12)竖直设置,所述输送管(11)连通设置在投放箱(10)的底部,并且输送管(11)远离投放箱(10)的一端朝向调节池,所述计算机、温控仪(8)、PH检测仪(4)、驱动组件(6)、加热组件(9)均与控制器(3)电性连接。

  2.根据权利要求1所述的一种印染污水深度脱色系统,其特征在于:所述调节池(2)上设有密封盖(13),所述密封盖(13)包括第一盖板(14)和第二盖板(15),所述第一盖板(14)焊接安装在调节池(2)靠近细隔栅(1)的顶部一端,所述第二盖板(15)通过其两侧一体成型设置的滑条(16)滑动设在调节池(2)的顶部另一端,并其第二盖板(15)上设有抠槽(17),所述支撑底座(5)的顶部两端设有可供两个滑条(16)滑动的滑槽(18)。

  3.根据权利要求2所述的一种印染污水深度脱色系统,其特征在于:所述驱动组件(6)包括驱动电机(19)和旋转轴(20),所述驱动电机(19)通过机箱(21)设在支撑底座(5)靠近细隔栅(1)的一侧外壁上,驱动电机(19)的输出端竖直向上并且其输出端上套设有转轮(22),所述旋转轴(20)设在调节池(2)的内部中心,并且其两端分别与第一盖板(14)的中心、调节池(2)的底部中心插设连接,所述调节池(2)的底部中心固定设有可供旋转轴(20)旋转的轴套,并且旋转轴(20)远离调节池(2)的一端穿过第一盖板(14),旋转轴(20)的顶部套设有一个飞轮(23),所述飞轮(23)与转轮(22)通过皮带(24)传动连接,所述控制器(3)上安装有与其电连接的第一开关按钮(25),所述驱动电机(19)与控制器(3)电连接,每组所述搅拌组件(7)均包括套杆(26)和两个搅拌板(27),所述套杆(26)套设在旋转轴(20)上,两个搅拌板(27)均固定设在套杆(26)的外壁上,并且每个搅拌上均设有若干个圆孔(28)。

  4.根据权利要求1所述的一种印染污水深度脱色系统,其特征在于:所述投放箱(10)的底部为漏斗形结构,并且其顶部开设有一个放料口(29),所述放料口(29)上滑动设置有密封板(30),所述密封板(30)上固定设有拉环(31)。

  5.根据权利要求2所述的一种印染污水深度脱色系统,其特征在于:所述加热组件(9)包括四个电加热板(32),四个所述电加热板(32)分别固定设在第一盖板(14)和第二盖板(15)的底部,所述控制器(3)上还安装有与其电连接的第二开关按钮(33),四个电加热板(32)均与控制器(3)电连接。

  6.根据权利要求1所述的一种印染污水深度脱色系统,其特征在于:所述支撑底座(5)的前壁上设置有一个充气管(34),所述充气管(34)与调节池(2)连通。

  7.根据权利要求1所述的一种印染污水深度脱色系统,其特征在于:所述支撑底座(5)远离细隔栅(1)的内部一端设有一个排水管(35),所述排水管(35)与调节池(2)连通。

  8.根据权利要求1所述的一种印染污水深度脱色系统,其特征在于:所述细隔栅(1)与调节池(2)之间设有一个输送泵(36),所述控制器(3)上还安装有与其电连接的第三开关按钮(37),所述输送泵(36)与控制器(3)电连接。

  9.根据权利要求1所述的一种印染污水深度脱色系统,其特征在于:所述PH检测仪(4)上电连接有一个检测探头(38),并且所述检测探头(38)自支撑底座(5)和调节池(2)依次穿过。

  10.根据权利要求6所述的一种印染污水深度脱色系统,其特征在于:所述充气管(34)、输送管(11)和排水管(35)上均设有旋盖(39),并且充气管(34)和排水管(35)上均设有过滤塞(40)和密封圈(41)。

  说明书

  一种印染污水深度脱色系统

  技术领域

  本发明涉及印染污水处理技术领域,具体涉及一种印染污水深度脱色系统。

  背景技术

  以加工棉、麻、化学纤维及其混纺产品、丝绸为主的印染、毛织染整及丝绸厂等排出的废水。纤维种类和加工工艺不同,印染废水的水量和水质也不同。其中,印染厂废水水量较大,每印染加工1t纺织品耗水100~200t,其中80%~90%成为废水排出。印染废水具有水量大、有机污染物含量高、碱性大、水质变化大等特点,属难处理的工业废水之一,废水中含有染料、浆料、助剂、油剂、酸碱、纤维杂质、砂类物质、无机盐等。

  目前印染废水处理的方法有物理法、化学法和生物法,当前运用最广的当属化学法,而化学法中的混凝法应用最为广泛,这种方法的工艺步骤大致为:细格栅-调节池-混凝沉淀池-厌氧水解池-活性污泥曝气池-二沉池-接触氧化池-水解酸化池-PH调节池,当前细格栅-调节池这一印染污水处理工艺步骤大致为,先将印染污水注入细格栅中进行固液分离,以排出印染污水中的固体污染物,然后再将其输入调节池并添加吸附材料进行调节,从而完成污水的初步脱色,在此工艺步骤中,由于添加的吸附材料通常为酸性物质,如盐酸和硫酸,环境污染较大,易污染河流,同时人工添加时安全隐患大,并且酸性物质容易腐蚀加工设备,不利于设备的维护和长期使用,同时缺乏搅拌设备,无法使得吸附材料与印染污水充分接触,吸附效果有待提高。

  根据现有技术的不足,有必要设计一种污染小,安全性高,可提高吸附效果的印染污水深度脱色系统。

  发明内容

  本发明的目的在于提供一种印染污水深度脱色系统。

  为达此目的,本发明采用以下技术方案:

  提供一种印染污水深度脱色系统,包括细隔栅,还包括调节池、控制器、PH检测仪、远程控制室、辅助吸附机构、温度控制机构和投放机构,所述调节池通过支撑底座水平设置在细隔栅的旁侧,所述控制器设在支撑底座的前壁上,所述远程控制室内设有计算机,所述辅助吸附机构设在固定基座上以辅助调节池吸附印染污水中的色素,辅助吸附机构包括驱动组件和三组搅拌组件,所述驱动组件设在调节池上,三组所述搅拌组件均设在调节池内,所述温度控制机构设在固定基座上以控制调节池内的温度,温度控制机构包括温控仪和加热组件,所述温控仪设在支撑底座的前壁上,所述加热组件设在调节池内,所述投放机构竖直设在支撑底座的旁侧以向调节池投放吸附材料,投放机构包括投放箱和输送管,所述投放箱通过支撑杆竖直设置,所述输送管连通设置在投放箱的底部,并且输送管远离投放箱的一端朝向调节池,所述计算机、温控仪、PH检测仪、驱动组件、加热组件均与控制器电性连接。

  作为脱色系统的一种优选方案,所述调节池上设有密封盖,所述密封盖包括第一盖板和第二盖板,所述第一盖板焊接安装在调节池靠近细隔栅的顶部一端,所述第二盖板通过其两侧一体成型设置的滑条滑动设在调节池的顶部另一端,并其第二盖板上设有抠槽,所述支撑底座的顶部两端设有可供两个滑条滑动的滑槽。

  作为脱色系统的一种优选方案,所述驱动组件包括驱动电机和旋转轴,所述驱动电机通过机箱设在支撑底座靠近细隔栅的一侧外壁上,驱动电机的输出端竖直向上并且其输出端上套设有转轮,所述旋转轴设在调节池的内部中心,并且其两端分别与第一盖板的中心、调节池的底部中心插设连接,所述调节池的底部中心固定设有可供旋转轴旋转的轴套,并且旋转轴远离调节池的一端穿过第一盖板,旋转轴的顶部套设有一个飞轮,所述飞轮与转轮通过皮带传动连接,所述控制器上安装有与其电连接的第一开关按钮,所述驱动电机与控制器电连接,每组所述搅拌组件均包括套杆和两个搅拌板,所述套杆套设在旋转轴上,两个搅拌板均固定设在套杆的外壁上,并且每个搅拌上均设有若干个圆孔。

  作为脱色系统的一种优选方案,所述投放箱的底部为漏斗形结构,并且其顶部开设有一个放料口,所述放料口上滑动设置有密封板,所述密封板上固定设有拉环。

  作为脱色系统的一种优选方案,所述加热组件包括四个电加热板,四个所述电加热板分别固定设在第一盖板和第二盖板的底部,所述控制器上还安装有与其电连接的第二开关按钮,四个电加热板均与控制器电连接。

  作为脱色系统的一种优选方案,所述支撑底座的前壁上设置有一个充气管,所述充气管与调节池连通。

  作为脱色系统的一种优选方案,所述支撑底座远离细隔栅的内部一端设有一个排水管,所述排水管与调节池连通。

  作为脱色系统的一种优选方案,所述细隔栅与调节池之间设有一个输送泵,所述控制器上还安装有与其电连接的第三开关按钮,所述输送泵与控制器电连接。

  作为脱色系统的一种优选方案,所述PH检测仪上电连接有一个检测探头,并且所述检测探头自支撑底座和调节池依次穿过。

  作为脱色系统的一种优选方案,所述充气管、输送管和排水管上均设有旋盖,并且充气管和排水管上均设有过滤塞和密封圈。

  本发明的有益效果:一种印染污水深度脱色系统通过设计调节池、控制器、PH检测仪、远程控制室、辅助吸附机构、温度控制机构和投放机构,并通过以上几者配合,实现了印染污水的初步脱色和净化,同时二氧化碳不具备腐蚀性,污染较小,设备维护容易,可靠性好,可长期在线使用,并且降低了人工添加时的安全隐患,同时辅助吸附机构的设计使得吸附材料和印染污水充分接触,进一步提升了吸附效果,有利于印染污水的初步脱色工作,为印染污水的下一步脱色和净化处理工序打好了基础。

文章由名膜成都水处理编辑发布,转载请注明出处:http://www.cdmmscl.com
