成都垃圾渗滤液处理-纳滤浓缩液软化处理方法

来源:四川名膜 时间:2019-12-24 16:30:06 浏览:

本发明公开了涉及垃圾渗滤液处理领域的一种垃圾渗滤液的纳滤浓缩液软化处理装置,解决了减量化系统容易被污染和回收率较低的问题。其技术要点是:包括收集槽、酸碱调节槽、反应槽和减量化系统,所述收集槽、酸碱调节槽、反应槽和减量化系统依次连通,所述收集槽设有浓缩液进水口,所述酸碱调节槽设有氢氧化钠投料器,所述反应槽设有酸性软水剂投料器,所述反应槽与减量化系统之间设有增压泵。降低了纳滤浓缩液对减量化系统的污染,进而达到减量化系统不容易被污染和回收率较高的优点。

成都垃圾渗滤液处理-纳滤浓缩液软化处理方法



  权利要求书

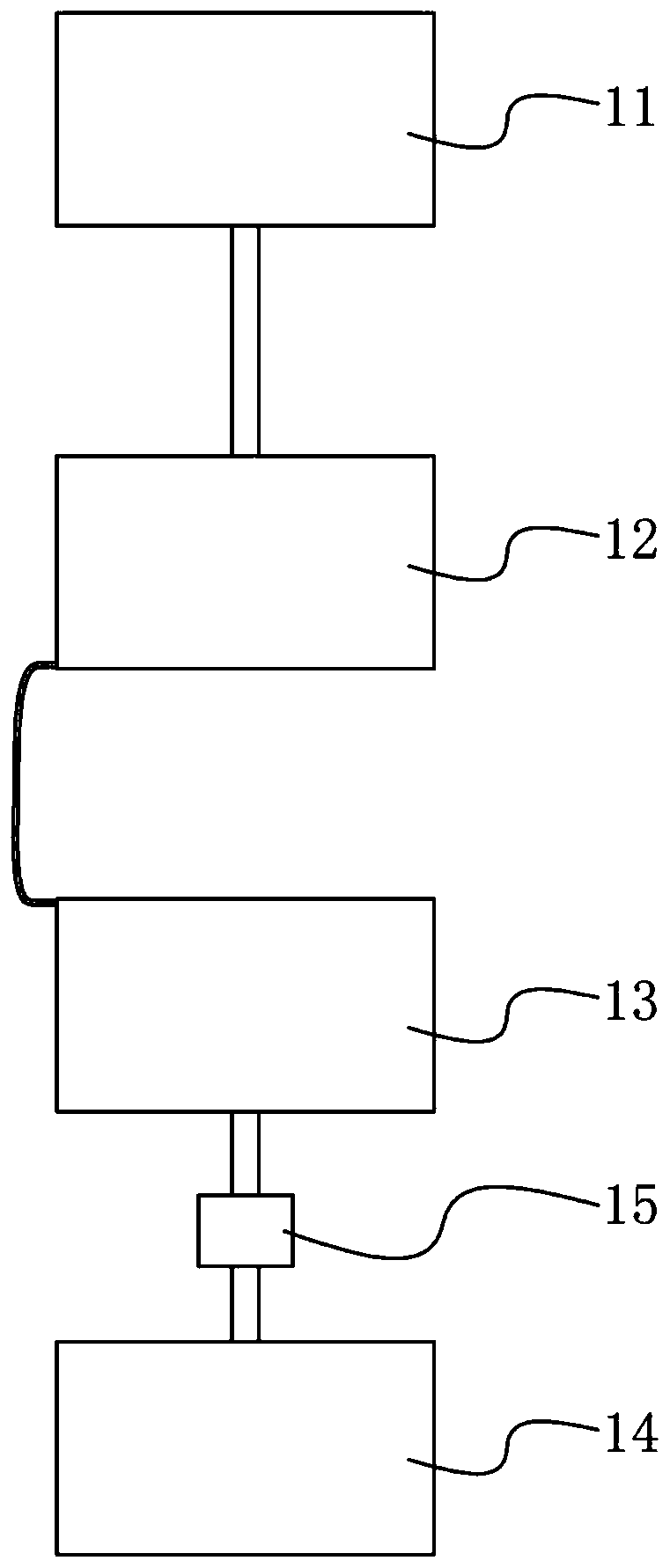

  1.一种垃圾渗滤液的纳滤浓缩液软化处理装置,其特征在于:包括收集槽(11)、酸碱调节槽(12)、反应槽(13)和减量化系统(14),所述收集槽(11)、酸碱调节槽(12)、反应槽(13)和减量化系统(14)依次连通,所述收集槽(11)设有浓缩液进水口,所述酸碱调节槽(12)设有氢氧化钠投料器,所述反应槽(13)设有酸性软水剂投料器(26),所述反应槽(13)与减量化系统(14)之间设有增压泵(15)。

  2.根据权利要求1所述的一种垃圾渗滤液的纳滤浓缩液软化处理装置,其特征在于:所述反应槽(13)包括槽体(21)、排水腔(22)和至少2个反应腔(23),所述排水腔(22)和反应腔(23)均位于槽体(21)内,相邻的所述反应腔(23)之间设有隔板(27),所述排水腔(22)位于反应腔(23)下方,所述反应腔(23)和排水腔(22)之间设有开合机构,所述槽体(21)滑动连接有滑动架(24),所述滑动架(24)安装有与酸性软水投料器连通的通水软管(25),所述通水软管(25)一端位于反应腔(23)上方且另一端与酸碱调节槽(12)连通,所述槽体(21)设有驱动滑动架(24)滑动的驱动组件,至少3个反应腔(23)沿驱动组件的驱动方向排列。

  3.根据权利要求2所述的一种垃圾渗滤液的纳滤浓缩液软化处理装置,其特征在于:所述开合机构包括开合架(41)和至少2个密封板(31),所述密封板(31)与槽体(21)转动连接且与隔板(27)抵接,所述隔板(27)设有与密封板(31)抵接的柔性密封件(35),所述密封板(31)设有与槽体(21)卡接的密封锁定组件,所述开合架(41)与槽体(21)转动连接,所述开合架(41)与密封板(31)的转动轴心相同且开合架(41)与密封板(31)远离反应腔(23)的一侧面卡接,所述开合架(41)设有与槽体(21)卡接的开合锁定组件。

  4.根据权利要求3所述的一种垃圾渗滤液的纳滤浓缩液软化处理装置,其特征在于:所述密封锁定组件包括至少3个密封锁块(32)和密封弹性件(34),至少3个所述密封锁块(32)均与槽体(21)滑动连接且分别与不同的密封板(31)卡接,所述密封弹性件(34)两端分别与密封锁块(32)和槽体(21)固定连接。

  5.根据权利要求3所述的一种垃圾渗滤液的纳滤浓缩液软化处理装置,其特征在于:所述开合锁定组件包括至少3个开合锁块(42)和开合弹性件(44),所述开合锁块(42)与槽体(21)滑动连接且与密封板(31)卡接,所述开合弹性件(44)两端分别与开合锁块(42)和槽体(21)固定连接。

  6.根据权利要求3所述的一种垃圾渗滤液的纳滤浓缩液软化处理装置,其特征在于:所述驱动组件包括传动带(51)、驱动轴(52)、驱动块(53)和驱动件(55),所述驱动轴(52)与槽体(21)转动连接,所述传动带(51)绕设于驱动轴(52),所述传动带(51)位于滑动架(24)的下方,所述驱动件(55)与驱动轴(52)连接,所述驱动块(53)固定连接于传动带(51)且与滑动架(24)抵接。

  7.根据权利要求6所述的一种垃圾渗滤液的纳滤浓缩液软化处理装置,其特征在于:所述槽体(21)竖向滑动连接有至少3个密封解锁杆(36),至少3个所述密封解锁杆(36)下端固定连接有分别与不同的密封锁块(32)滑动连接密封斜滑轨(37),所述密封解锁杆(36)上端固定连接有密封解锁块(38),所述驱动块(53)设有与密封解锁块(38)抵接的斜面(54)。

  8.根据权利要求6所述的一种垃圾渗滤液的纳滤浓缩液软化处理装置,其特征在于:所述槽体(21)竖向滑动连接有至少3个开合解锁杆(45),所述开合解锁杆(45)之间设有固定连杆(48),至少3个所述开合解锁杆(45)均与固定连杆(48)固定连接,至少3个所述开合解锁杆(45)下端固定连接有分别与不同的开合锁块(42)滑动连接有开合斜滑轨(46),所述开合解锁杆(45)上端固定连接有开合解锁块(47),所述驱动块(53)设有与开合解锁块(47)抵接的斜面(54)。

  9.根据权利要求4所述的一种垃圾渗滤液的纳滤浓缩液软化处理装置,其特征在于:所述槽体(21)转动连接有第一滑轮(61)和第二滑轮(62),所述开合架(41)设有一端与其固定连接的第一拉索(63),所述第一拉索(63)远离开合架(41)的一端固定连接有第一配重块(64),所述槽体(21)转动连接有第一滑轮(61),所述第一拉索(63)绕设于第一滑轮(61)第二滑轮(62),所述第一滑轮(61)位置高度高于开合架(41),所述密封锁块(32)设有与密封板(31)抵接的密封斜倒角(33),所述开合锁块(42)设有与开合架(41)抵接的开合斜倒角(43)。

  10.根据权利要求3所述的一种垃圾渗滤液的纳滤浓缩液软化处理装置,其特征在于:所述驱动块(53)共设置2个,2个所述驱动块(53)在传动带(51)上的位置相对,所述滑动架(24)固定连接有第二拉索(65),所述第二拉索(65)远离滑动架(24)的一端固定连接有第二配重块(66),所述槽体(21)转动连接有第三滑轮(67),所述第二拉索(65)绕设于第三滑轮(67),所述第三滑轮(67)位于滑动架(24)远离驱动组件的驱动方向的一侧。

  说明书

  一种垃圾渗滤液的纳滤浓缩液软化处理装置

  技术领域

  本发明涉及垃圾渗滤液处理领域,特别是一种垃圾渗滤液的纳滤浓缩液软化处理装置。

  背景技术

  在垃圾渗滤液的处理中,反渗透膜技术已经得到了广泛的应用。反渗透膜系统回收率指反渗透系统在工作时候的总回收率,膜系统回收率的大小常常以膜系统内不会因盐类等杂质的过饱和发生沉淀为它的极限值。

  而垃圾渗滤液中成分复杂、硬度较高,使得垃圾渗滤液经纳滤系统处理后的浓缩液的钙、镁离子浓度大幅升高,从而制约了减量化系统回收率的提升,同时易造成膜污染,容易对减量化系统造成污染,并对减量化系统的回收率产生影响。故现有技术存在减量化系统容易被污染和回收率较低的问题。

  发明内容

  为了克服现有技术的上述缺点,本发明的目的是提供一种垃圾渗滤液的纳滤浓缩液软化处理装置,具有减量化系统不容易被污染和回收率较高的优点。

  本发明解决其技术问题所采用的技术方案是:

  一种垃圾渗滤液的纳滤浓缩液软化处理装置,包括收集槽、酸碱调节槽、反应槽和减量化系统,所述收集槽、酸碱调节槽、反应槽和减量化系统依次连通,所述收集槽设有浓缩液进水口,所述酸碱调节槽设有氢氧化钠投料器,所述反应槽设有酸性软水剂投料器,所述反应槽与减量化系统之间设有增压泵。

  作为本发明的进一步改进:所述反应槽包括槽体、排水腔和至少3个反应腔,所述排水腔和反应腔均位于槽体内,相邻的所述反应腔之间设有隔板,所述排水腔位于反应腔下方,所述反应腔和排水腔之间设有开合机构,所述槽体滑动连接有滑动架,所述滑动架安装有与酸性软水投料器连通的通水软管,所述通水软管一端位于反应腔上方且另一端与酸碱调节槽连通,所述槽体设有驱动滑动架滑动的驱动组件,至少3个反应腔沿驱动组件的驱动方向排列。

  作为本发明的进一步改进:所述开合机构包括开合架和至少2个密封板,所述密封板与槽体转动连接且与隔板抵接,所述隔板设有与密封板抵接的柔性密封件,所述密封板设有与槽体卡接的密封锁定组件,所述开合架与槽体转动连接,所述开合架与密封板的转动轴心相同且开合架与密封板远离反应腔的一侧面卡接,所述开合架设有与槽体卡接的开合锁定组件。

  作为本发明的进一步改进:所述密封锁定组件包括至少3个密封锁块和密封弹性件,至少3个所述密封锁块均与槽体滑动连接且分别与不同的密封板卡接,所述密封弹性件两端分别与密封锁块和槽体固定连接。

  作为本发明的进一步改进:所述开合锁定组件包括至少3个开合锁块和开合弹性件,所述开合锁块与槽体滑动连接且与密封板卡接,所述开合弹性件两端分别与开合锁块和槽体固定连接。

  作为本发明的进一步改进:所述驱动组件包括传动带、驱动轴、驱动块和驱动件,所述驱动轴与槽体转动连接,所述传动带绕设于驱动轴,所述传动带位于滑动架的下方,所述驱动件与驱动轴连接,所述驱动块固定连接于传动带且与滑动架抵接。

  作为本发明的进一步改进:所述槽体竖向滑动连接有至少3个密封解锁杆,至少3个所述密封解锁杆下端固定连接有分别与不同的密封锁块滑动连接密封斜滑轨,所述密封解锁杆上端固定连接有密封解锁块,所述驱动块设有与密封解锁块抵接的斜面。

  作为本发明的进一步改进:所述槽体竖向滑动连接有至少3个开合解锁杆,所述开合解锁杆之间设有固定连杆,至少3个所述开合解锁杆均与固定连杆固定连接,至少3个所述开合解锁杆下端固定连接有分别与不同的开合锁块滑动连接有开合斜滑轨,所述开合解锁杆上端固定连接有开合解锁块,所述驱动块设有与开合解锁块抵接的斜面。

  密封解锁块位于驱动组件驱动滑动架运动方向上相邻的反应腔上方;下端与驱动组件驱动滑动架运动方向上最后一个密封锁块连接的密封解锁杆,其固定连接的密封解锁块位于驱动组件驱动滑动架运动方向上的第一个反应腔上方。3个开合解锁块的位置分别与3个密封解锁块的位置一一对应,使驱动块能同时推动密封解锁块和开合解锁块向上移动。

  作为本发明的进一步改进:所述槽体转动连接有第一滑轮和第二滑轮,所述开合架设有一端与其固定连接的第一拉索,所述第一拉索远离开合架的一端固定连接有第一配重块,所述槽体转动连接有第一滑轮,所述第一拉索绕设于第一滑轮和第二滑轮,所述第一滑轮位置高度高于开合架,所述密封锁块设有与密封板抵接的密封斜倒角,所述开合锁块设有与开合架抵接的开合斜倒角。

  作为本发明的进一步改进:所述驱动块共设置2个,2个所述驱动块在传动带上的位置相对,所述滑动架固定连接有第二拉索,所述第二拉索远离滑动架的一端固定连接有第二配重块,所述槽体转动连接有第三滑轮,所述第二拉索绕设于第三滑轮,所述第三滑轮位于滑动架远离驱动组件的驱动方向的一侧。

  与现有技术相比,本发明的有益效果是:

  通过氢氧化钠调节纳滤浓缩液的酸碱度,使纳滤浓缩液的pH值至8~9。向酸碱调节槽内的纳滤浓缩液投加磷酸二氢钠溶液,反应15分钟后,纳滤浓缩液中的氢氧化钠和磷酸二氢钠反应产生磷酸盐和水。使纳滤浓缩液中的氢氧离子结合形成水,从而降低纳滤浓缩液的pH值,起到调节纳滤浓缩液pH值的作用。反应产生的磷酸盐能与水中的钙离子和镁离子形成磷酸钙和磷酸镁的难溶性沉淀物,从而能够有效的降低纳滤浓缩液的硬度,起到软化纳滤浓缩液的效果,降低了纳滤浓缩液对减量化系统的污染,进而达到减量化系统不容易被污染和回收率较高的优点。

  分别在不同的反应腔中进行废水的输入、反应和输出,能够实现废水的不间断输入,从而达到提高废水处理效率的作用,起到对废水的软化效果,进一步降低废水的硬度,也能达到降低纳滤浓缩液对减量化系统的污染作用,达到减量化系统不容易被污染和回收率较高的优点。
