成都高浓度含盐废水液中焚烧技术

来源:四川名膜 时间:2019-12-24 16:28:39 浏览:

本新型涉一种高浓度含盐废水液中焚烧装置,包括RTO焚烧炉、热解炉、碳化炉、废液炉、二燃室、尾气分子裂解装置及换热机构,其中废液炉通过增压泵分别与热解炉、碳化炉相互连通,碳化炉与热解炉间通过输送机构相互连通,热解炉通过增压泵与RTO焚烧炉和尾气分子裂解装置相互连通,RTO焚烧炉通过增压泵与二燃室相互连通,二燃室通过增压泵与尾气分子裂解装置相互连通,尾气分子裂解装置通过换热机构与废液炉相互连通,热解炉、碳化炉分别与尾气分子裂解装置相互连通。本新型结构简单,使用灵活方便,通用性好,成本低廉,固废处置成本低于1000元/吨,且燃烧效率≥99.9%;焚毁去除率≥99.9%;焚烧残渣的热灼减率<5%,二噁英类排放浓度<0.1ngTEQ/Nm3。

成都高浓度含盐废水液中焚烧技术



  权利要求书

  1.一种高浓度含盐废水液中焚烧装置,其特征在于:所述的高浓度含盐废水液中焚烧装置包括RTO焚烧炉、热解炉、碳化炉、废液炉、二燃室、尾气分子裂解装置及换热机构,其中所述的废液炉通过增压泵分别与热解炉、碳化炉相互连通,所述的碳化炉与热解炉间通过输送机构相互连通,所述的热解炉通过增压泵与RTO焚烧炉和尾气分子裂解装置相互连通,所述的RTO焚烧炉通过增压泵与二燃室相互连通,所述的二燃室通过增压泵与尾气分子裂解装置相互连通,所述的尾气分子裂解装置通过换热机构与废液炉相互连通,所述的热解炉、碳化炉分别与尾气分子裂解装置相互连通。

  2.根据权利要求1所述的一种高浓度含盐废水液中焚烧装置,其特征在于:所述的废液炉、热解炉、碳化炉内均设设物料焚化装置,所述的物料焚化装置位于废液炉、热解炉、碳化炉的炉膛内,且所述的废液炉、热解炉、碳化炉内均设至少两个物料焚化装置,各物料焚化装置均分别环绕其所在的废液炉、热解炉、碳化炉炉膛轴线均布,并与废液炉、热解炉、碳化炉炉膛轴线呈30°—90°夹角。

  3.根据权利要求2所述的一种高浓度含盐废水液中焚烧装置,其特征在于:所述的物料焚化装置包括承载底座、承载台、工作台、出风口、导流板、辐照加热装置、电加热丝及驱动电机,所述的承载底座为空心腔体结构,安装在炉膛内表面上,所述的驱动电机嵌于承载底座内,并与承载底座同轴分布,且所述的驱动电机与工作台后端面通过传动轴相互连通,所述的承载台安装在承载底座前端面并包覆在传动轴外侧,所述的工作台后端面与承载台间通过至少一条导向滑轨相互滑动连接,且所述的导向滑轨与传动轴和工作台同轴分布,所述的工作台为圆盘状结构,其前端面均布若干导流板,所述的导流板环绕工作台轴线均布并与工作台前端面呈45°—135°夹角,所述的电加热丝嵌于导流板侧表面内,并与导流板侧表平行分布,所述的辐照加热装置至少一个,嵌于工作台前端面,并与工作台前端面同轴分布,所述的出风口至少一个嵌于工作台前端面,所述的出风口轴线与工作台前端面呈30°—90°夹角,出风口后端面设导风管。

  4.根据权利要求3所述的一种高浓度含盐废水液中焚烧装置,其特征在于:所述的承载底座内设至少一个降温机构,且所述的降温机构环绕驱动电机分布。

  5.根据权利要求3所述的一种高浓度含盐废水液中焚烧装置,其特征在于:所述的工作台包括承载槽、导热板和强制制冷机构,所述的导热板嵌于承载槽前端面并与承载槽构成闭合腔体结构,所述的辐照加热装置和强制制冷机构均嵌于承载槽内,且辐照加热装置轴线与导热板后表面垂直分布,所述的强制制冷机构环绕辐照加热装置分布,且每个辐照加热装置处均设至少一个强制制冷机构。

  6.根据权利要求4所述的一种高浓度含盐废水液中焚烧装置,其特征在于:所述的降温机构和强制制冷机构均为半导体制冷机构、换热器式制冷机构中的任意一种,且降温机构和强制制冷机构间均相互并联。

  7.根据权利要求3所述的一种高浓度含盐废水液中焚烧装置,其特征在于:所述的传动轴为空心管状结构,所述的导风管嵌于传动轴内。

  8.根据权利要求3所述的一种高浓度含盐废水液中焚烧装置,其特征在于:所述的导流板为矩形板状结构或圆弧板状结构中的任意一种,且所述的导流板横截面为等腰梯形结构、直角梯形结构中的任意一种。

  9.根据权利要求3所述的一种高浓度含盐废水液中焚烧装置,其特征在于:所述的导流板与工作台间通过螺栓相互连接。

  说明书

  一种高浓度含盐废水液中焚烧装置

  技术领域

  本实用新型涉及一种焚化处理设备,确切地说是一种高浓度含盐废水液中焚烧装置。

  背景技术

  目前,农药行业的固废等污染性废弃物的处理作用中,主要是通过RTO焚烧炉及与RTO焚烧炉配套的辅助设备进行净化处理,但在使用中发现,当前所采用的这类净化设备均采用的传统结构及焚化工艺,技术落后,处理费用高,处理能力低下,跟不上使用需要,且净化作业过程二噁英类等污染性废气等污染性产物相对较高,因此针对这一问题,迫切需要开发一种全新污水处理设备,以满足实际使用的需要。

  实用新型内容

  针对现有技术上存在的不足,本实用新型提供一种高浓度含盐废水液中焚烧装置,该新型结构简单,使用灵活方便,通用性好,成本低廉,运行自动化程度高,操作简单,运行稳定,安全可靠性高,且废气在炉内停留时间长,炉内无死区,尾气污染性小,资源回收利用率高,固废处置成本低于1000元/吨,且燃烧效率≥99.9 %;焚毁去除率≥99.9 %;焚烧残渣的热灼减率<5%,二噁英类排放浓度<0.1ngTEQ/Nm3。

  为了实现上述目的,本实用新型是通过如下的技术方案来实现:

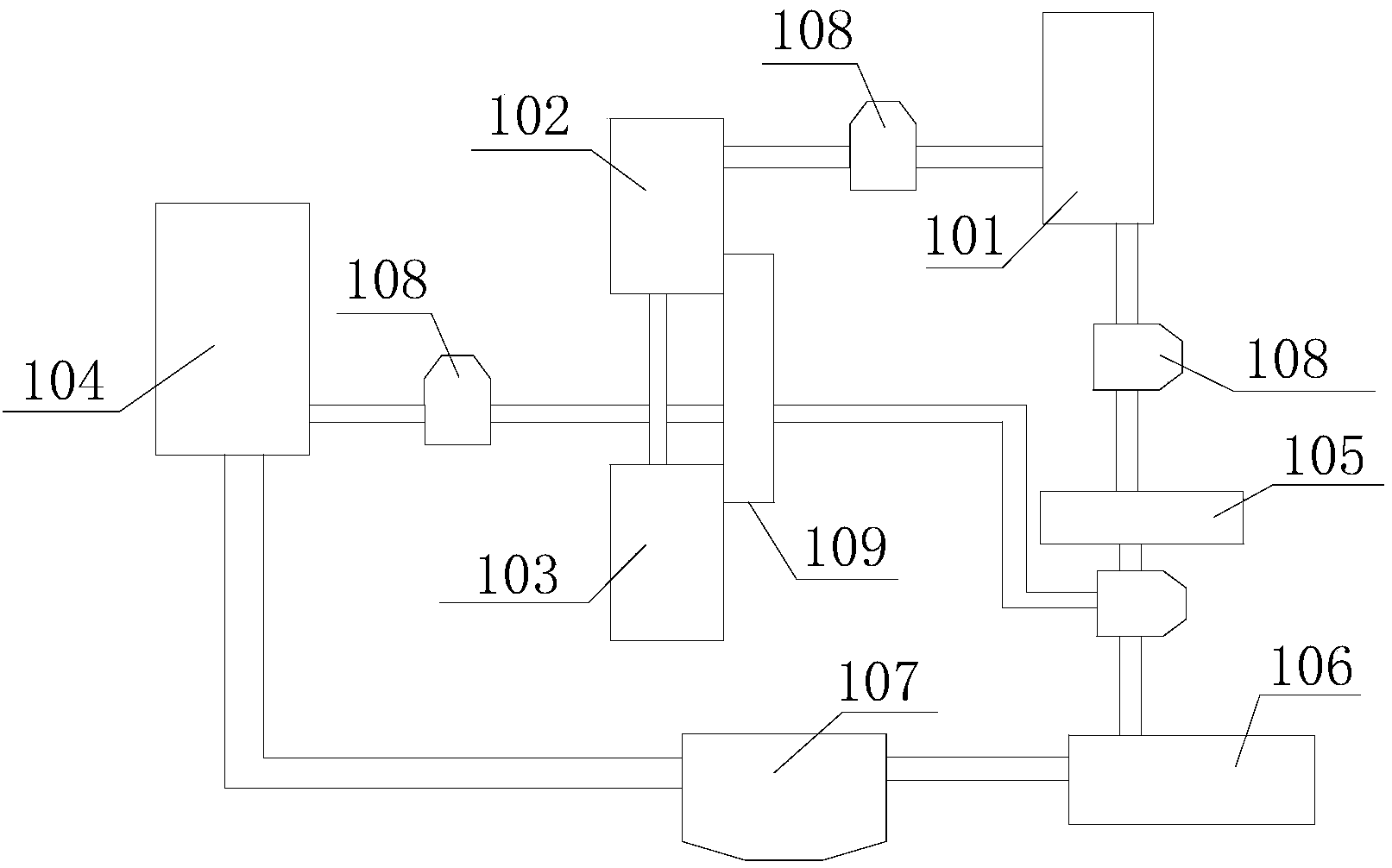

  一种高浓度含盐废水液中焚烧装置,包括RTO焚烧炉、热解炉、碳化炉、废液炉、二燃室、尾气分子裂解装置及换热机构,其中废液炉通过增压泵分别与热解炉、碳化炉相互连通,碳化炉与热解炉间通过输送机构相互连通,热解炉通过增压泵与RTO焚烧炉和尾气分子裂解装置相互连通, RTO焚烧炉通过增压泵与二燃室相互连通,二燃室通过增压泵与尾气分子裂解装置相互连通,尾气分子裂解装置通过换热机构与废液炉相互连通,热解炉、碳化炉分别与尾气分子裂解装置相互连通。

  进一步的,所述的废液炉、热解炉、碳化炉内均设设物料焚化装置,所述的物料焚化装置位于废液炉、热解炉、碳化炉的炉膛内,且所述的废液炉、热解炉、碳化炉内均设至少两个物料焚化装置,各物料焚化装置均分别环绕其所在的废液炉、热解炉、碳化炉炉膛轴线均布,并与废液炉、热解炉、碳化炉炉膛轴线呈30°—90°夹角。

  进一步的,所述的物料焚化装置包括承载底座、承载台、工作台、出风口、导流板、辐照加热装置、电加热丝及驱动电机,所述的承载底座为空心腔体结构,安装在炉膛内表面上,所述的驱动电机嵌于承载底座内,并与承载底座同轴分布,且所述的驱动电机与工作台后端面通过传动轴相互连通,所述的承载台安装在承载底座前端面并包覆在传动轴外侧,所述的工作台后端面与承载台间通过至少一条导向滑轨相互滑动连接,且所述的导向滑轨与传动轴和工作台同轴分布,所述的工作台为圆盘状结构,其前端面均布若干导流板,所述的导流板环绕工作台轴线均布并与工作台前端面呈45°—135°夹角,所述的电加热丝嵌于导流板侧表面内,并与导流板侧表平行分布,所述的辐照加热装置至少一个,嵌于工作台前端面,并与工作台前端面同轴分布,所述的出风口至少一个嵌于工作台前端面,所述的出风口轴线与工作台前端面呈30°—90°夹角,出风口后端面设导风管。

  进一步的,所述的承载底座内设至少一个降温机构,且所述的降温机构环绕驱动电机分布。

  进一步的,所述的工作台包括承载槽、导热板和强制制冷机构,所述的导热板嵌于承载槽前端面并与承载槽构成闭合腔体结构,所述的辐照加热装置和强制制冷机构均嵌于承载槽内,且辐照加热装置轴线与导热板后表面垂直分布,所述的强制制冷机构环绕辐照加热装置分布,且每个辐照加热装置处均设至少一个强制制冷机构。

  进一步的,所述的降温机构和强制制冷机构均为半导体制冷机构、换热器式制冷机构中的任意一种,且降温机构和强制制冷机构间均相互并联。

  进一步的,所述的传动轴为空心管状结构,所述的导风管嵌于传动轴内。

  进一步的,所述的导流板为矩形板状结构或圆弧板状结构中的任意一种,且所述的导流板横截面为等腰梯形结构、直角梯形结构中的任意一种。

  进一步的,所述的导流板与工作台间通过螺栓相互连接。

  本新型结构简单,使用灵活方便,通用性好,成本低廉,运行自动化程度高,操作简单,运行稳定,安全可靠性高,且废气在炉内停留时间长,炉内无死区,尾气污染性小,资源回收利用率高,固废处置成本低于1000元/吨,且燃烧效率≥99.9 %;焚毁去除率≥99.9 %;焚烧残渣的热灼减率<5%,二噁英类排放浓度<0.1ngTEQ/Nm3。
