成都水处理用AO反应器

来源:四川名膜 时间:2019-12-26 10:14:23 浏览:

本发明涉及到一种水处理用AO反应器及使用方法,包括空心的壳体,所述壳体上设有多个通孔,其特征在于所述壳体的外表面上间隔设有多个凸起;所述壳体内填充有厌氧载体。优选各所述凸起的高度为所述壳体直径的5%~10%,所述凸起与所述壳体相连接的底面面积为所述壳体的表面积的4×10-4~9×10-4,所述通孔的开孔率为所述壳体的表面积的70%~80%。与现有技术相比,本发明提供了一种能够同时进行好氧和厌氧处理的水处理用AO反应器,并且壳体表面凸起的设计能将周围环境中流经的氧气切割为微小的气泡,溶解氧更多,更有利于壳体表面好氧生物的繁殖生长,从而更有利于其将水中的有机物分解;而未分解的有机物通过壳体表面而壳体内的厌氧微生物则能够对未分解的有机物进一步分解,从而达到理想的处理效果。



成都水处理用AO反应器


  权利要求书

  1.一种水处理用AO反应器,包括壳体,所述壳体上设有多个通孔,其特征在于所述壳体的外表面上间隔设有多个凸起;所述壳体内具有用于填充厌氧载体的空腔。

  2.根据权利要求1所述的水处理用AO反应器,其特征在于各所述凸起的高度为所述壳体直径的5%~10%,所述凸起与所述壳体相连接的底面面积为所述壳体的表面积的4×10-4~9×10-4,所述通孔的开孔率为所述壳体的表面积的70%~80%。

  3.根据权利要求2所述的水处理用AO反应器,其特征在于所述通孔有大、中、小三种规格,三种规格的通孔的比例为1:(1.5~2.5):(3.5~4.5),并且,三种规格的通孔按大小依次排列形成一组,所述通孔以组为单位分布在所述的壳体上。

  4.根据权利要求1、2或3所述的水处理用AO反应器,其特征在于所述壳体由多个壳体瓣组装而成。

  5.根据权利要求4所述的处理用AO反应器,其特征在于所述壳体为球形或椭圆形,由四个壳体瓣组成,各所述壳体瓣的端缘上分别设有外凸于壳体外表面的凸缘,所述凸缘上设有连接凸柱和卡槽,通过凸柱和卡槽的配合将相邻的壳体瓣一一连接在一起。

  6.根据权利要求5所述的水处理用AO反应器,其特征在于所述壳体表面为凹凸不平的粗糙表面。

  7.根据权利要求6所述的水处理用AO反应器,其特征在于所述载体为条丝状填充物,所述填充物上附着有厌氧菌。

  8.根据权利要求7所述的水处理用AO反应器,其特征在于所述的条丝状填充物选自绒毛、弹性纤维、丝条、软性纤维和放射性枝条中的一种或多种。

  9.如权利要求1所述的水处理用AO反应器的使用方法,其特征在于将待使用的各AO反应器分为多组放在多个网袋中,然后将这些网袋投放到水池中。

  10.根据权利要求9所述的水处理用AO反应器的使用方法,其特征在于每个网袋中所述AO反应器个数为8~12个。

  说明书

  水处理用AO反应器

  技术领域

  本发明涉及一种污水处理领域,具体指一种可同时进行好氧和厌氧处理的水处理用AO反应器。

  背景技术

  随着水资源的不断紧缺和对环境污染治理的不断加强,人们已经开始关注对各种污水进行处理,并尽可能的重新加以利用。污水处理的方法有多种,比较先进的是利用生物反应器和生物反应池中的生物填料与污水充分接触而发生生物反应,从而使污水得到净化。现有技术中,大多数利用生物填料处理污水技术,均需要修建专门的好氧池和厌氧池,存在系统检修不方便,检修时必须将传统的生物填料清理,工程量大难度大,所消耗的成本大,且污水处理系统停止运行,较大的影响了污水的处理,故使污水处理系统不能很好满足社会环境的需要;同时增加了占地面积和成本;反应池结构复杂,不易于系统的扩建和改建,施工难度大和周期长,所需的改造成本高;并且,厌氧池和好氧池内中的填料使用寿命较短,更换填料麻烦。这些因素严重制约了当前污水处理业的发展。

  专利号为ZL201220227326.4的中国实用新型专利公开了一种《组合型多孔微生物载体》,该组合型多孔微生物载体的外层为用片状材料围成球形、圆柱形或正方体形状;载体内部填充多孔材料聚氨酯泡沫、活性炭或纤维丝,形成一个组合型多孔微生物载体,以增加比表面积。该微生物载体通过在载体内部填充多孔材料,用以生长大量微生物,这样,当废水流经载体时,由于载体内部填充的多孔介质,会将废水中的悬浮固体捕获在载体的内部,随着捕获过程的不断积累和微生物的不断生长、富集,有利于多种形态微生物的繁殖,同时由于厌氧、微好氧和好氧的多样环境的存在,可以促进污泥的减量和不产污泥,在处理污水的同时将污泥和处理水分离,从而提高载体的使用寿命,并降低生产成本。但是该多孔微生物载体虽然能够减少污泥的产量,但是由于其内部所捕捉的废弃物无法及时排泄出来,其使用寿命还是不太理想。中国发明专利ZL96106018.2,其多孔性载体是用粘合剂将碎石子粘合而成的球形载体,加工成本较高,不能进行大规模的机械化加工。而且该载体自身的密度大,加工运输和安装不方便,当需要的载体量较多时,会大大提高污水处理厂建设的基础投资。

  发明内容

  本发明所要解决的技术问题是针对现有技术的现状提供一种能同时进行厌氧和好氧处理且具有自动净化功能的水处理用AO反应器。

  本发明解决上述技术问题所采用的技术方案为:该水处理用AO反应器,包括壳体,所述壳体上设有多个通孔,其特征在于所述壳体的外表面上间隔设有多个凸起;所述壳体内具有用于填充厌氧载体的空腔。各所述凸起的高度为壳体直径的5%~10%,所述凸起与所述壳体相连接的底面面积为壳体表面积的4×10-4~9×10-4,通孔根据壳体角度均匀布置,通孔的开孔率为壳体表面积的70%~80%。

  所述通孔有大、中、小三种规格,三种规格的通孔的比例为1:(1.5~2.5):(3.5~4.5),并且,三种规格的通孔按大小依次排列形成一组,所述通孔以组为单位分布在所述的壳体上。

  优选各所述凸起为内大外小的锥状结构。锥状凸起的设计能将周围环境中流经的氧气切割为微小的气泡,溶解氧更多,更有利于壳体表面好氧生物的繁殖生长,从而更有利于其将水中的有机物分解,使污水处理效果更好,且该结构加工简单方便,易于批量化生产。

  考虑到加工的便易性以及向壳体内填充填料的方便,所述壳体由多个壳体瓣组装而成。

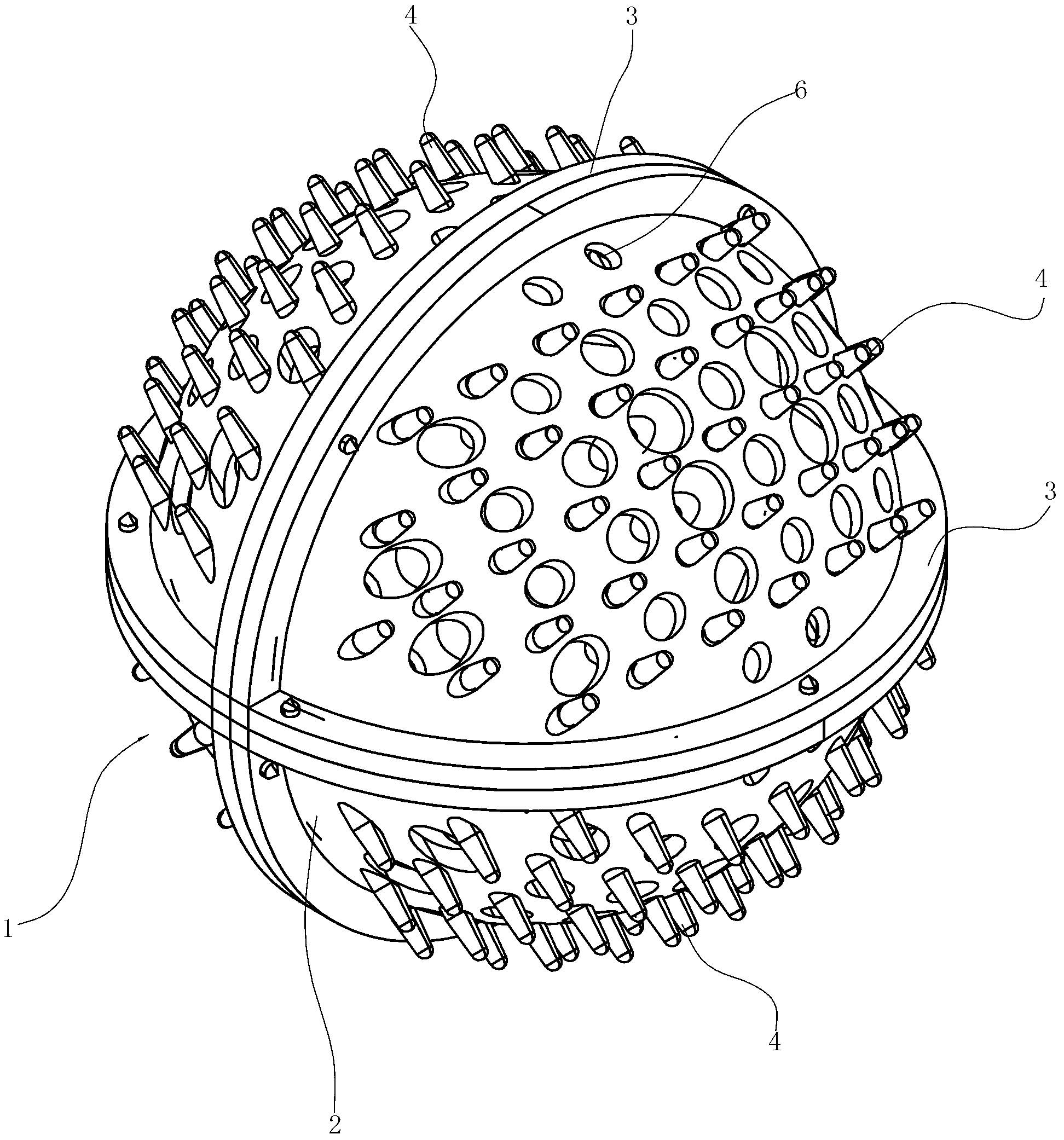

  所述壳体的结构可以根据需要选定,优选所述壳体为球形或椭圆形,由四个壳体瓣组成,各所述壳体瓣的端缘上分别设有外凸于壳体外表面的凸缘,所述凸缘上设有连接凸柱和卡槽,通过凸柱和卡槽的配合将相邻的壳体瓣一一连接在一起。为了增加壳体的比表面积,所述壳体表面可以设计为凹凸不平的粗糙表面。

  上述各方案中,所述填充填料可以为条丝状填充物,所述填充物上附着有针对不同水质的厌氧菌。该结构比表面积大,处理效果好。

  所述的条丝状填充物可以为绒毛、弹性纤维、丝条、软性纤维和放射性枝条中的一种或多种。

  上述各方案中的水处理用AO反应器的使用方法,其特征在于将待使用的各AO反应器分为多组放在多个网袋中,然后将这些网袋投放到水池中。较好的,每个网袋中所述AO反应器个数为8~12个。与现有技术相比,本发明提供了一种能够同时进行好氧和厌氧处理的多孔型水处理用AO反应器,并且壳体表面凸起的设计能将周围环境中流经的氧气切割为微小的气泡,溶解氧更多,更有利于壳体表面好氧生物的繁殖生长,从而更有利于其将水中的有机物分解;而未分解的有机物通过壳体表面而壳体内的厌氧微生物则能够对未分解的有机物进一步分解,从而达到理想的处理效果;壳体的通孔大小均匀的变化更有利于壳体外部水的进入,壳体内部污泥的排出。且该水处理用AO反应器使用方便,可采用网袋式安装方式,将AO反应器分组放置于各个网袋中,投入到曝气反应池中即可,方便清捞,避免了现有生物填料安装和更换困难的缺点,降低了运行成本。且可以根据处理量和质不同,只需调整投放载体的数量,即可保证出水水质的稳定。本发明所提供的AO应器,更换简单、易于批量化生产、使用寿命长、处理效率高、处理后水质好、成本低。

文章由名膜成都水处理编辑发布,转载请注明出处:http://www.cdmmscl.com
