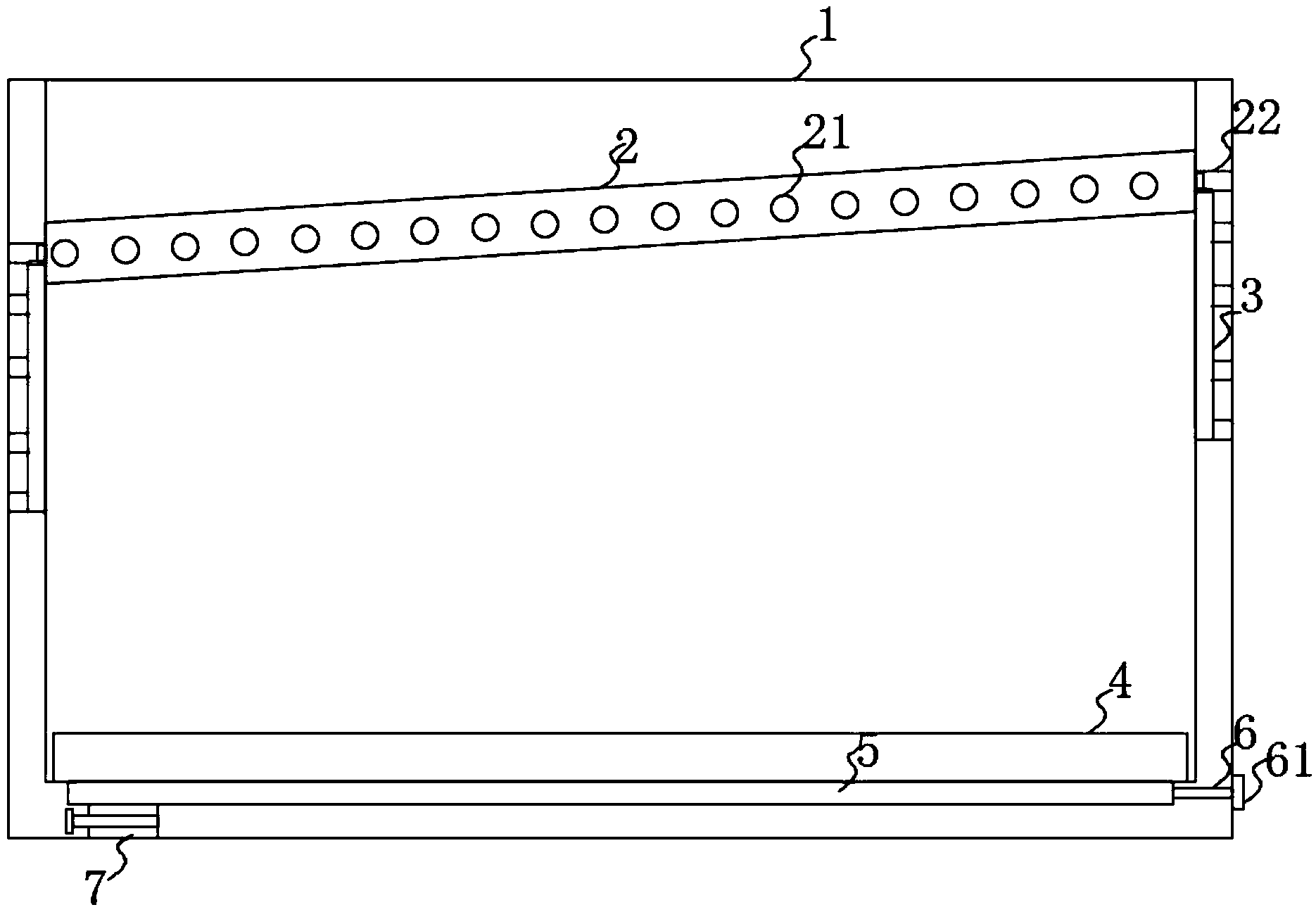

本实用新型公开了一种工业污水处理用斜管沉淀池,包括沉淀池本体,所述沉淀池本体左右侧壁均开有竖槽,所述竖槽内腔左右两端均开有出水孔,所述竖槽内腔外端壁开有插孔,所述沉淀池本体内腔活动插接安装有斜管,所述斜管左右两端前后两侧均固定安装有固定件,所述固定件固定安装有螺杆,所述斜管前后侧壁均开有进水孔,所述斜管左右两端固定安装有出水管,所述出水管外端壁固定安装有密封垫,所述出水管下端固定安装有安装块,所述安装块内腔右端固定安装有弹簧片,所述弹簧片左端固定安装有固定头。可以防止沉淀物与清水混合,方便对沉淀物的打理。可以对斜管的高度进行快速调节,使用更方便。

成都工业污水处理用斜管沉淀池



  权利要求书

  1.一种工业污水处理用斜管沉淀池,包括沉淀池本体(1),其特征在于:所述沉淀池本体(1)内腔底部开有凹槽(5),所述凹槽(5)右端固定安装有进水管(6),所述进水管(6)侧壁固定安装有阀门(61),所述凹槽(5)底端左侧开有出水口(7),所述出水口(7)下端固定安装有阀门(61),所述凹槽(5)上端固定安装有沉淀蜂窝板(4),所述沉淀池本体(1)左右侧壁均开有竖槽(3),所述竖槽(3)内腔左右两端均开有出水孔(22),所述竖槽(3)内腔外端壁开有插孔(31),所述沉淀池本体(1)内腔活动插接安装有斜管(2),所述斜管(2)左右两端前后两侧均固定安装有固定件(23),所述固定件(23)固定安装有螺杆(24),所述斜管(2)前后侧壁均开有进水孔(21),所述斜管(2)左右两端固定安装有出水管(25),所述出水管(25)外端壁固定安装有密封垫(26),所述出水管(25)下端固定安装有安装块(27),所述安装块(27)内腔右端固定安装有弹簧片(28),所述弹簧片(28)左端固定安装有固定头(29)。

  2.根据权利要求1所述的一种工业污水处理用斜管沉淀池,其特征在于:所述进水孔(21)均匀排列于斜管(2)前后侧壁。

  3.根据权利要求1所述的一种工业污水处理用斜管沉淀池,其特征在于:所述出水管(25)连通于出水孔(22),且出水孔(22)均匀排列于竖槽(3)侧壁。

  4.根据权利要求1或3所述的一种工业污水处理用斜管沉淀池,其特征在于:所述插孔(31)的数量与出水孔(22)的数量相同,且插孔(31)位于出水孔(22)下侧。

  5.根据权利要求1所述的一种工业污水处理用斜管沉淀池,其特征在于:所述固定头(29)外端位于插孔(31)的内腔。

  说明书

  一种工业污水处理用斜管沉淀池

  技术领域

  本实用新型涉及污水处理技术领域,具体为一种工业污水处理用斜管沉淀池。

  背景技术

  斜管沉淀池是根据“浅层沉淀”理论,在沉淀池中加设斜板或蜂窝斜管,以提高沉淀效率的一种沉淀池。它具有沉淀效率高、停留时间短、占地面积小等优点。斜管沉淀池广泛应用于污水处理领域,其处理效果稳定,维护管理工作量也不大,但是斜管必须位于水平面下方可对污水进行过滤,现有的斜管沉淀池大多为固定高度,不可调节,使用斜管过滤时需要填入大量的污水使其漫过斜管方可,使用较为不方便。为此,我们提出一种工业污水处理用斜管沉淀池。

  实用新型内容

  本实用新型的目的在于提供一种工业污水处理用斜管沉淀池,以解决上述背景技术中提出的问题。

  为实现上述目的,本实用新型提供如下技术方案:一种工业污水处理用斜管沉淀池,包括沉淀池本体,所述沉淀池本体内腔底部开有凹槽,所述凹槽右端固定安装有进水管,所述进水管侧壁固定安装有阀门,所述凹槽底端左侧开有出水口,所述出水口下端固定安装有阀门,所述凹槽上端固定安装有沉淀蜂窝板,所述沉淀池本体左右侧壁均开有竖槽,所述竖槽内腔左右两端均开有出水孔,所述竖槽内腔外端壁开有插孔,所述沉淀池本体内腔活动插接安装有斜管,所述斜管左右两端前后两侧均固定安装有固定件,所述固定件固定安装有螺杆,所述斜管前后侧壁均开有进水孔,所述斜管左右两端固定安装有出水管,所述出水管外端壁固定安装有密封垫,所述出水管下端固定安装有安装块,所述安装块内腔右端固定安装有弹簧片,所述弹簧片左端固定安装有固定头。

  优选的,所述进水孔均匀排列于斜管前后侧壁。

  优选的,所述出水管连通于出水孔,且出水孔均匀排列于竖槽侧壁。

  优选的,所述插孔的数量与出水孔的数量相同,且插孔位于出水孔下侧。

  优选的,所述固定头外端位于插孔的内腔。

  与现有技术相比,本实用新型的有益效果是:该工业污水处理用斜管沉淀池,通过设有沉淀蜂窝板、凹槽、进水管、阀门和出水口结构,可以防止沉淀物与清水混合,方便对沉淀物的打理;通过设有斜管、进水孔、出水孔、固定件、螺杆、出水管、密封垫、安装块、弹簧片、固定头和竖槽结构,可以对斜管的高度进行快速调节,使用更方便。
