生活污水处理:污水处理的预处理箱体

来源:四川名膜 时间:2020-03-23 16:11:44 浏览:

  生活污水处理:本申请公开了一种用于污水处理的预处理箱体,包括箱体,箱体的顶部设有进水口,箱体的底部设有出水口,箱体内设有过滤板,滤板截面呈弧形,箱体内设有搅拌轴,搅拌轴的两端与箱体内壁转动连接,搅拌轴设置在滤板的正下方且与滤板的底面平行设置,搅拌轴的其中一端延伸至箱体外与驱动电机连接,搅拌轴上凸设有多个摆臂,摆臂远离搅拌轴的一端呈球形,多个摆臂错位设置,滤板底部设有多根配合摆臂碰撞的防撞条,防撞条和摆臂均采用弹性材料制成。该处理箱通过滤板将大颗粒进行过滤,并且通过摆臂和防撞条配合,对滤板进行拍打,造成滤板不停振动,防止沾粘性物质在滤板上沾粘造成堵塞,针对性强,有利于提高后续污水处理工艺的效率。

生活污水处理:污水处理的预处理箱体

  生活污水处理:权利要求书

  1.一种用于污水处理的预处理箱体,包括箱体,所述箱体的顶部设有进水口,所述箱体的底部设有出水口,其特征在于:所述箱体内设有过滤板,所述滤板截面呈弧形,所述箱体内设有搅拌轴,所述搅拌轴的两端与箱体内壁转动连接,所述搅拌轴设置在滤板的正下方且与滤板的底面平行设置,所述搅拌轴的其中一端延伸至箱体外与驱动电机连接,所述搅拌轴上凸设有多个摆臂,所述摆臂远离搅拌轴的一端呈球形,多个所述摆臂错位设置,所述滤板底部设有多根配合摆臂碰撞的防撞条,所述防撞条和摆臂均采用弹性材料制成。

  2.根据权利要求1所述的一种用于污水处理的预处理箱体,其特征在于:所述防撞条和摆臂均采用橡胶制成。

  3.根据权利要求1所述的一种用于污水处理的预处理箱体,其特征在于:所述箱体的顶板上设有视窗。

  4.根据权利要求1所述的一种用于污水处理的预处理箱体,其特征在于:所述箱体的顶板上设有延伸至箱体内的加药管。

  5.根据权利要求1所述的一种用于污水处理的预处理箱体,其特征在于:所述箱体外壁上凸设有支撑驱动电机的支撑台。

  6.根据权利要求5所述的一种用于污水处理的预处理箱体,其特征在于:所述支撑台与箱体一体成型。

  生活污水处理:说明书

  用于污水处理的预处理箱体

  生活污水处理:技术领域

  本申请涉及污水处理领域,特别是一种用于污水处理的预处理箱体。

  生活污水处理:背景技术

  污水处理设备能有效处理城区的生活污水,工业废水等,避免污水及污染物直接流入水域,对改善生态环境、提升城市品位和促进经济发展具有重要意义。

  在污水处理过程中,由于污水内存在很多大颗粒的杂质,很容易造成管道堵塞或者滤板堵塞,因此需要一种预处理装置将大颗粒的杂质现行过滤,进而提高后续工艺的处理效率。

  生活污水处理:发明内容

  本发明的目的在于提供一种用于污水处理的预处理箱体,以克服现有技术中的不足。

  为实现上述目的,本发明提供如下技术方案:

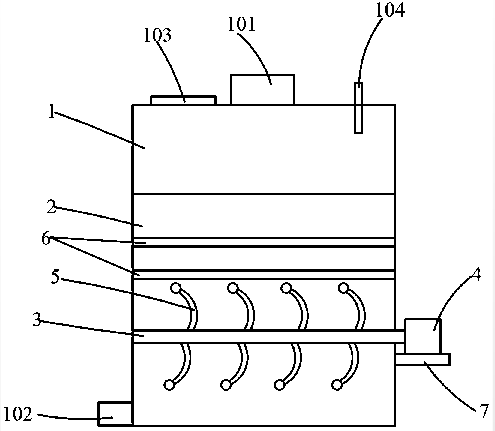

  本申请实施例公开了一种用于污水处理的预处理箱体,包括箱体,所述箱体的顶部设有进水口,所述箱体的底部设有出水口,其特征在于:所述箱体内设有过滤板,所述滤板截面呈弧形,所述箱体内设有搅拌轴,所述搅拌轴的两端与箱体内壁转动连接,所述搅拌轴设置在滤板的正下方且与滤板的底面平行设置,所述搅拌轴的其中一端延伸至箱体外与驱动电机连接,所述搅拌轴上凸设有多个摆臂,所述摆臂远离搅拌轴的一端呈球形,多个所述摆臂错位设置,所述滤板底部设有多根配合摆臂碰撞的防撞条,所述防撞条和摆臂均采用弹性材料制成。

  优选的,在上述的一种用于污水处理的预处理箱体中,所述防撞条和摆臂均采用橡胶制成。

  优选的,在上述的一种用于污水处理的预处理箱体中,所述箱体的顶板上设有视窗。

  优选的,在上述的一种用于污水处理的预处理箱体中,所述箱体的顶板上设有延伸至箱体内的加药管。

  优选的,在上述的一种用于污水处理的预处理箱体中,所述箱体外壁上凸设有支撑驱动电机的支撑台。

  优选的,在上述的一种用于污水处理的预处理箱体中,所述支撑台与箱体一体成型。

  与现有技术相比,本发明的优点在于:

  该处理箱通过滤板将大颗粒进行过滤,并且通过摆臂和防撞条配合,对滤板进行拍打,造成滤板不停振动,防止沾粘性物质在滤板上沾粘造成堵塞,针对性强,有利于提高后续污水处理工艺的效率。
