水质处理:工业污水沉降装置

来源:四川名膜 时间:2020-03-23 16:22:00 浏览:

  水质处理:本实用新型涉及工业污水沉降技术领域,尤其涉及一种工业污水沉降装置,包括池座,所述池座的内部设置有池体,且池体的一侧设置有进水口和出水口,所述池座底端的内部设置有空腔,且池座的底部安装固定有电机,电机的输出轴插设固定在转块的中部,且转块的一侧安装固定有转杆,且转杆的底端安装固定有刮块,且池体的底壁上开设有出泥槽,出泥槽的底端封设安装有移动封块,从而使得池体内的污泥能够便捷的被清理。

水质处理:工业污水沉降装置

  水质处理:权利要求书

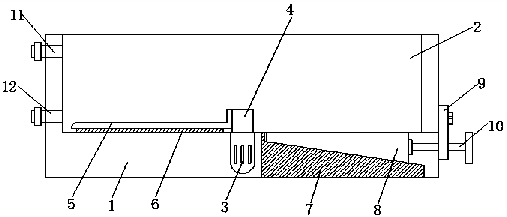

  1.一种工业污水沉降装置,包括池座(1),其特征在于,所述池座(1)的内部设置有池体(2),且池体(2)的一侧设置有进水口(11)和出水口(12),所述池座(1)底端的内部设置有空腔,且池座(1)的底部安装固定有电机(3),电机(3)的输出轴插设固定在转块(4)的中部,且转块(4)的一侧安装固定有转杆(5),且转杆(5)的底端安装固定有刮块(6),且池体(2)的底壁上开设有出泥槽(13),出泥槽(13)的底端封设安装有移动封块(8)。

  2.根据权利要求1所述的一种工业污水沉降装置,其特征在于,所述池座(1)底端内部的空腔中安装固定有固定斜块(7),固定斜块(7)上滑动安装有移动封块(8),且移动封块(8)的一端安装有转动杆(10),转动杆(10)通过螺旋传动配合有连接板(9)。

  3.根据权利要求2所述的一种工业污水沉降装置,其特征在于,所述连接板(9)的上部通过螺钉安装固定在池座(1)的一侧,连接板(9)的下部开设有螺纹孔,螺纹孔螺旋传动配合有转动杆(10)。

  4.根据权利要求2所述的一种工业污水沉降装置,其特征在于,所述移动封块(8)的一端设置有凹槽,凹槽内安装固定有轴承,轴承的中部插设固定有转动杆(10)。

  5.根据权利要求1所述的一种工业污水沉降装置,其特征在于,所述移动封块(8)顶端的横截面积大于出泥槽(13)的横截面积,且移动封块(8)的顶端设置有密封块。

  水质处理:说明书

  一种工业污水沉降装置

  水质处理:技术领域

  本实用新型涉及工业污水沉降技术领域,尤其涉及一种工业污水沉降装置。

  水质处理:背景技术

  工业污水在处理过程中,需要对工业污水进行沉淀处理,保证污水中的沉淀物最大程度上的沉淀下来,方便后续的污水处理,现有的沉降池底壁为水平的,污泥很难排干净,很难将污泥聚集在一起,从而不便于池底的污泥的清理。

  水质处理:实用新型内容

  本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种工业污水沉降装置。

  为了实现上述目的,本实用新型采用了如下技术方案:

  一种工业污水沉降装置,包括池座,所述池座的内部设置有池体,且池体的一侧设置有进水口和出水口,所述池座底端的内部设置有空腔,且池座的底部安装固定有电机,电机的输出轴插设固定在转块的中部,且转块的一侧安装固定有转杆,且转杆的底端安装固定有刮块,且池体的底壁上开设有出泥槽,出泥槽的底端封设安装有移动封块。

  优选的,所述池座底端内部的空腔中安装固定有固定斜块,固定斜块上滑动安装有移动封块,且移动封块的一端安装有转动杆,转动杆通过螺旋传动配合有连接板。

  优选的,所述连接板的上部通过螺钉安装固定在池座的一侧,连接板的下部开设有螺纹孔,螺纹孔螺旋传动配合有转动杆。

  优选的,所述移动封块的一端设置有凹槽,凹槽内安装固定有轴承,轴承的中部插设固定有转动杆。

  优选的,所述移动封块顶端的横截面积大于出泥槽的横截面积,且移动封块的顶端设置有密封块。

  本实用新型的有益效果是:

  本实用新型通过电机带动转杆转动,转杆带动刮块转动,刮块将池体内的污泥均刮动到出泥槽处落出,从而落在固定斜块上往下滑落,从而使得池体内的污泥能够便捷的被清理。
