环保设备水处理:污水过滤方法

来源:四川名膜 时间:2020-03-23 16:30:16 浏览:

  环保设备水处理:本发明涉及水处理技术领域,特别涉及一种污水过滤装置,包括过滤池和反应池,所述过滤池的一端开设有第一流通口,所述第一流通口的两侧挖设有滑槽,所述反应池的一端开设有第二流通口,所述第二流通口的两侧向外凸起形成滑块,所述过滤池与反应池通过滑槽与滑块进行连接,所述过滤池与第一流通口相对的一侧向下凹陷形成进水槽,所述过滤池内设有多个过滤网,所述过滤网与进水槽平行设置。通过可拆卸的过滤箱,能够快速的将过滤装置进行拆卸维护,减少了大量的时间,节约了设备维护的成本,较小的设备体积能够适应更多种多样的工作环境,增加设备的使用范围,更加简单的结构,有效的减少了设备的操作步骤。

环保设备水处理:污水过滤方法

  环保设备水处理:权利要求书

  1.一种污水过滤装置,其特征在于:包括过滤池和反应池,所述过滤池的一端开设有第一流通口,所述第一流通口的两侧挖设有滑槽,所述反应池的一端开设有第二流通口,所述第二流通口的两侧向外凸起形成滑块,所述过滤池与反应池通过滑槽与滑块进行连接,所述过滤池与第一流通口相对的一侧向下凹陷形成进水槽,所述过滤池内设有多个过滤网,所述过滤网与进水槽平行设置,所述过滤池靠近第一流通口的位置一体成型有与过滤网相互平行的第一挡板和第二挡板。

  2.根据权利要求1所述的一种污水过滤装置,其特征在于:所述第一挡板的下边缘低于第二挡板的上边缘,所述第二挡板的下边缘与过滤池的底部相贴合。

  3.根据权利要求1所述的一种污水过滤装置,其特征在于:所述过滤池和反应池的底部均具有斜坡,所述斜坡的角度小于等于三十度,所述过滤池底部斜度的最低点与反应池底部斜度的最高点相同。

  4.根据权利要求1所述的一种污水过滤装置,其特征在于:所述反应池内嵌设有驱动器,所述驱动器的一侧与反应池的侧壁相贴合,所述驱动器的下表面与反应池的底部相贴合。

  5.根据权利要求4所述的一种污水过滤装置,其特征在于:所述驱动器的一侧贴合有一药箱,所述药箱的顶部向上凸起形成加药口,所述药箱与第二流通口相对的一侧挖设有一出药口。

  6.根据权利要求1所述的一种污水过滤装置,其特征在于:所述反应池的底面中部连接有多个搅拌器。

  7.根据权利要求1所述的一种污水过滤装置,其特征在于:所述反应池内与第二流通口相对的一侧壁上挖设有出水口,所述出水口外侧连接有一出水管。

  8.根据权利要求7所述的一种污水过滤装置,其特征在于:所述反应池的底部挖设有一导流槽,所述导流槽与出水口相连接。

  环保设备水处理:说明书

  一种污水过滤装置

  环保设备水处理:技术领域

  本发明涉及水处理技术领域,特别涉及一种污水过滤装置。

  环保设备水处理:背景技术

  在道路施工的过程当中,会产生大量的污水,由于施工水平和设备的限制,部分作业单位会将施工污水直接排放到就近的下水道中,容易造成下水道口杂质堆积堵塞,导致污水无法继续排放,影响城市环境。

  在实现本发明的过程中,现有技术中存在如下问题,现在市面上大多的污水过滤设备体积过大,难以适应多种工作环境,操作繁琐,并且需要人工实时对设备进行操作,大量的增加了污水过滤的人工成本,并且在进行过滤一段时间后需要对设备进行清理,而设备的拆卸过于困难,需要耗费大量的时间。

  环保设备水处理:发明内容

  为此,需要提供一种污水过滤装置,较小的体积能够适应更多种多样的工作环境,使用范围更加广阔,结构简单,减少了大量的操作步骤,并且在进行设备清理时能够快速的将设备拆卸进行清理,节约大量的时间,减少设备维护的成本。

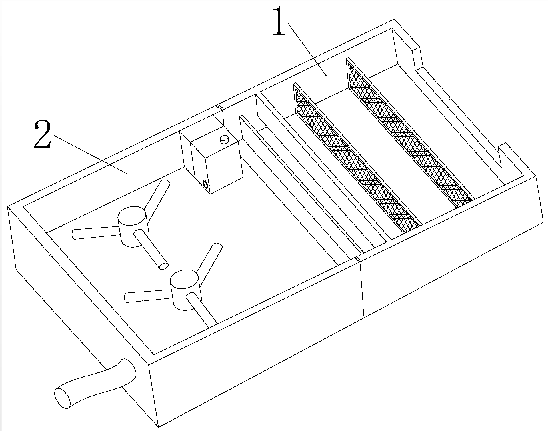

  为实现上述目的,本发明提供了一种污水过滤装置,包括过滤池和反应池,所述过滤池的一端开设有第一流通口,所述第一流通口的两侧挖设有滑槽,所述反应池的一端开设有第二流通口,所述第二流通口的两侧向外凸起形成滑块,所述过滤池与反应池通过滑槽与滑块进行连接,所述过滤池与第一流通口相对的一侧向下凹陷形成进水槽,所述过滤池内设有多个过滤网,所述过滤网与进水槽平行设置,所述过滤池靠近第一流通口的位置一体成型有与过滤网相互平行的第一挡板和第二挡板。通过可拆卸的过滤箱,能够快速的将过滤装置进行拆卸维护,减少了大量的时间,节约了设备维护的成本,较小的设备体积能够适应更多种多样的工作环境,增加设备的使用范围,更加简单的结构,有效的减少了设备的操作步骤。

  进一步的,所述第一挡板的下边缘低于第二挡板的上边缘,所述第二挡板的下边缘与过滤池的底部相贴合。能够有效的将漂浮物体进行阻挡,并且在水位下降时漂浮物不会向下进行流动。

  进一步的,所述过滤池和反应池的底部均具有斜坡,所述斜坡的角度小于等于三十度,所述过滤池底部斜度的最低点与反应池底部斜度的最高点相同。通过斜度是污水能够在装置内部进行流动,预防污水堆积在装置内部。

  进一步的,所述反应池内嵌设有驱动器,所述驱动器的一侧与反应池的侧壁相贴合,所述驱动器的下表面与反应池的底部相贴合。避免驱动器与反应池夹角出现污渍堆积导致细菌滋生,预防污水在过滤后出现二次污染。

  更进一步的,所述驱动器的一侧贴合有一药箱,所述药箱的顶部向上凸起形成加药口,所述药箱与第二流通口相对的一侧挖设有一出药口。通过药箱释放药剂将初步过滤后的污水进行进一步的净化,更加有效的减小污水排放造成的污染。

  进一步的,所述反应池的底面中部连接有多个搅拌器。能够使药剂与污水充分的进行混合,预防药剂混合不充分导致污水净化交过不佳的现象出现,减少药剂的使用成本。

  进一步的,所述反应池内与第二流通口相对的一侧壁上挖设有出水口,所述出水口外侧连接有一出水管。通过出水管将过滤净化后的污水向装置外部进行排放。

  更进一步的,所述反应池的底部挖设有一导流槽,所述导流槽与出水口相连接。能够对需要排放的污水进行引流,预防污水在反应池内部堆积,出现二次污染。

  区别于现有技术,上述技术方案优点在于:

  通过可拆卸的过滤箱,能够快速的将过滤装置进行拆卸维护,减少了大量的时间,节约了设备维护的成本,较小的设备体积能够适应更多种多样的工作环境,增加设备的使用范围,更加简单的结构,有效的减少了设备的操作步骤。
