环保排污水设备:城市污水处理

来源:四川名膜 时间:2020-03-25 10:09:27 浏览:

  环保排污水设备:本发明公开了一种城市用污水处理设备,包括过滤箱和处理箱,过滤箱下端安装有若干个支撑腿一,过滤箱内左右两侧均设置有支撑板,且支撑板上安装有过滤机构;过滤箱右侧安装有安装板,安装板上端安装有水泵,水泵的进水口通过进水管连通过滤箱,水泵的出水口通过输送管连通处理箱;处理箱上端中部安装有电机,电机的下端转动连接有转轴,转轴下端穿过处理箱的顶端壁位于处理箱内部,且转轴上端设置有若干个搅拌杆,转轴的底部安装有防水电动伸缩杆,防水电动伸缩杆的活塞杆端部设置有卡块。本发明中通过转轴分别带动搅拌杆和清理机构工作,在做到搅拌混料的同时也可对处理箱内壁上堆积的杂质进行清理,结构设计巧妙、实用。

环保排污水设备:城市污水处理

  环保排污水设备:权利要求书

  1.一种城市用污水处理设备,包括过滤箱(1)和处理箱(2),其特征在于,过滤箱下端安装有若干个支撑腿一(3),过滤箱(1)内左右两侧均设置有支撑板(4),且支撑板(4)上安装有过滤机构(5);

  过滤箱(1)右侧安装有安装板(6),安装板(6)上端安装有水泵(7),水泵(7)的进水口通过进水管(8)连通过滤箱(1),水泵(7)的出水口通过输送管(9)连通处理箱(2);

  处理箱(2)上端中部安装有电机(11),电机(11)的下端转动连接有转轴(12),转轴(12)下端穿过处理箱(2)的顶端壁位于处理箱(2)内部,且转轴(12)上端设置有若干个搅拌杆(13),转轴(12)的底部安装有防水电动伸缩杆(14),防水电动伸缩杆(14)的活塞杆端部设置有卡块(15);

  处理箱(2)内底部中间位置安装有清理机构(16),清理机构(16)转动连接处理箱(2),处理箱(2)右侧位于清理机构(16)的上侧位置设置有出水管(17);

  清理机构(16)包括转动座(161),转动座(161)下端中部设置有旋转轴(164),旋转轴(164)下端穿过处理箱(2)底部位于处理箱(2)外侧,且旋转轴(164)下端安装有限位块(165),旋转轴(164)在处理箱(2)侧壁内转动连接,旋转座(161)下端位于旋转轴(164)的左右两侧均设置有滑块(166),滑块(166)与处理箱(2)底部滑动连接,旋转座(161)的左右两侧对称设置有连杆(162),连杆(162)的端部安装有刮板(163),刮板(163)与处理箱(2)内侧壁相贴合,且刮板(163)与处理箱(2)内侧壁滑动连接,旋转座(161)内开设有卡槽(167);

  所述处理箱(2)底部位于限位块(165)的左侧设置有竖板(21),竖板(12)内设置有固定螺钉(22),固定螺钉(22)与竖板(21)螺纹连接,且固定螺钉(22)的右端固定限位块(165)。

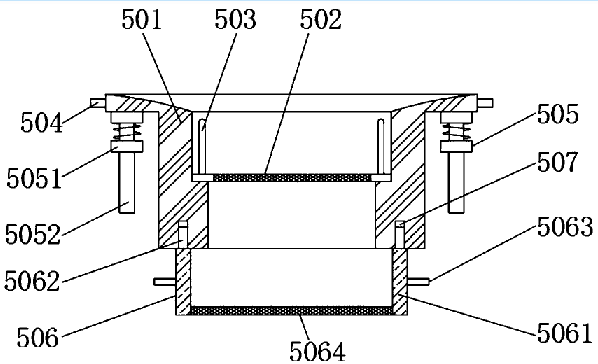

  2.根据权利要求1所述的一种城市用污水处理设备,其特征在于,所述过滤机构(5)包括箱体(501),箱体(501)内上部设置有上过滤板(502),上过滤板(502)的侧壁与箱体(501)内侧壁滑动连接,且上过滤板(502)上端左右对称设置有拉手(503)。

  3.根据权利要求2所述的一种城市用污水处理设备,其特征在于,所述箱体(501)左右两侧对称安装有吊环(504),且箱体(501)左右两侧对称安装有插杆(505),插杆(505)由缓冲组件(5051)和滑杆(5052),缓冲组件(5051)上端固定连接箱体(501)。

  4.根据权利要求3所述的一种城市用污水处理设备,其特征在于,所述缓冲组件(5051)包括缓冲杆和弹簧,缓冲杆外侧套设弹簧,缓冲组件(5051)下端设置有滑杆(5052),滑杆(5052)插入支撑板(4)内且与支撑板(4)滑动连接。

  5.根据权利要求2所述的一种城市用污水处理设备,其特征在于,所述箱体(501)底部通过螺纹连接有下过滤桶(506),下过滤桶(506)包括桶体(5061),桶体(5061)内底部安装有下过滤板(5064),下过滤板(5064)的过滤孔小于上过滤板(502),桶体(5061)外侧左右对称设置有旋转把手(5063),桶体(5061)的上端设置有螺纹环(5062),且箱体(501)底部内侧对应螺纹环(5062)开设有环形螺纹槽(507),螺纹环(5062)与环形螺纹槽(507)螺纹连接。

  6.根据权利要求1所述的一种城市用污水处理设备,其特征在于,所述处理箱(2)的上端左右对称安装有加药管(20),且处理箱(2)下部外侧设置有若干个支撑腿二(10)。

  7.根据权利要求1所述的一种城市用污水处理设备,其特征在于,所述卡块(15)设置为正多边形结构,包括但不限于三角形、四边形、五边形;卡槽(167)设置为正多边形,且卡槽(167)与卡块(15)对应设置。

  8.根据权利要求1所述的一种城市用污水处理设备,其特征在于,所述处理箱(2)底部左右两侧均开设有出料孔(18),且处理箱(2)底部对应出料孔(18)的位置设置有出料管(19)。

  环保排污水设备:说明书

  一种城市用污水处理设备

  环保排污水设备:技术领域

  本发明涉及污水处理技术领域,具体是一种城市用污水处理设备。

  环保排污水设备:背景技术

  污水是指受一定污染的来自生活和生产的排出水,丧失了原来使用功能的水简称为污水。为避免污水污染环境,以及使污水能再次利用,一般污水排放后都会进行污水处理。现有污水处理的过滤机构不便于清理,受到污水冲击作用寿命较低,还有,在污水处理过程中处理箱内壁易粘附杂质,不便于清理。因此,本领域技术人员提供了一种城市用污水处理设备,以解决上述背景技术中提出的问题。

  环保排污水设备:发明内容

  本发明的目的在于提供一种城市用污水处理设备,以解决上述背景技术中提出的问题。

  为实现上述目的,本发明提供如下技术方案:

  一种城市用污水处理设备,包括过滤箱和处理箱,过滤箱下端安装有若干个支撑腿一,过滤箱内左右两侧均设置有支撑板,且支撑板上安装有过滤机构;

  过滤箱右侧安装有安装板,安装板上端安装有水泵,水泵的进水口通过进水管连通过滤箱,水泵的出水口通过输送管连通处理箱;

  处理箱上端中部安装有电机,电机的下端转动连接有转轴,转轴下端穿过处理箱的顶端壁位于处理箱内部,且转轴上端设置有若干个搅拌杆,转轴的底部安装有防水电动伸缩杆,防水电动伸缩杆的活塞杆端部设置有卡块;

  处理箱内底部中间位置安装有清理机构,清理机构转动连接处理箱,处理箱右侧位于清理机构的上侧位置设置有出水管;

  清理机构包括转动座,转动座下端中部设置有旋转轴,旋转轴下端穿过处理箱底部位于处理箱外侧,且旋转轴下端安装有限位块,旋转轴在处理箱侧壁内转动连接,旋转座下端位于旋转轴的左右两侧均设置有滑块,滑块与处理箱底部滑动连接,旋转座的左右两侧对称设置有连杆,连杆的端部安装有刮板,刮板与处理箱内侧壁相贴合,且刮板与处理箱内侧壁滑动连接,旋转座内开设有卡槽;

  所述处理箱底部位于限位块的左侧设置有竖板,竖板内设置有固定螺钉,固定螺钉与竖板螺纹连接,且固定螺钉的右端固定限位块。

  作为本发明进一步的方案:所述过滤机构包括箱体,箱体内上部设置有上过滤板,上过滤板的侧壁与箱体内侧壁滑动连接,且上过滤板上端左右对称设置有拉手。

  作为本发明再进一步的方案:所述箱体左右两侧对称安装有吊环,且箱体左右两侧对称安装有插杆,插杆由缓冲组件和滑杆,缓冲组件上端固定连接箱体。

  作为本发明再进一步的方案:所述缓冲组件包括缓冲杆和弹簧,缓冲杆外侧套设弹簧,缓冲组件下端设置有滑杆,滑杆插入支撑板内且与支撑板滑动连接。

  作为本发明再进一步的方案:所述箱体底部通过螺纹连接有下过滤桶,下过滤桶包括桶体,桶体内底部安装有下过滤板,下过滤板的过滤孔小于上过滤板,桶体外侧左右对称设置有旋转把手,桶体的上端设置有螺纹环,且箱体底部内侧对应螺纹环开设有环形螺纹槽,螺纹环与环形螺纹槽螺纹连接。

  作为本发明再进一步的方案:所述处理箱的上端左右对称安装有加药管,且处理箱下部外侧设置有若干个支撑腿二。

  作为本发明再进一步的方案:所述卡块设置为正多边形结构,包括但不限于三角形、四边形、五边形;卡槽设置为正多边形,且卡槽与卡块对应设置。

  作为本发明再进一步的方案:所述处理箱底部左右两侧均开设有出料孔,且处理箱底部对应出料孔的位置设置有出料管。

  与现有技术相比,本发明的有益效果是:

  1、本发明中设置的过滤机构便于清理过滤污水中的杂物,且方便清理,能提高过滤机构的使用寿命。

  2、本发明中通过转轴分别带动搅拌杆和清理机构工作,在做到搅拌混料的同时也可对处理箱内壁上堆积的杂质进行清理,结构设计巧妙、实用。
