污水设备采购网:污水处理用多功能发酵装置

来源:四川名膜 时间:2020-03-25 10:01:27 浏览:

  污水设备采购网:本发明公开了一种污水处理用多功能发酵装置,包括筒体、外套筒和过滤箱,所述筒体外壁套装有外套筒,筒体顶端中部安装有电动机,电动机连接搅拌轴,搅拌轴贯穿筒体,搅拌轴位于筒体内部处安装有若干搅拌桨,搅拌轴底端安装有刮板,刮板下方设有筛板,筛板固定连接筒体内壁,筒体顶端的一侧设有进料口,进料口处通过法兰连接过滤箱,进料口的一侧安装有取样管,需要对筒体进行冷却时,将进水管连接外接水管并输入冷却水,冷却水从出水管排出,能快速的实现筒体的冷却,从空气进气管向筒体内部输送新鲜空气,并经过空气过滤器过滤,能提高污水的发酵效率。

污水设备采购网:污水处理用多功能发酵装置

  污水设备采购网:权利要求书

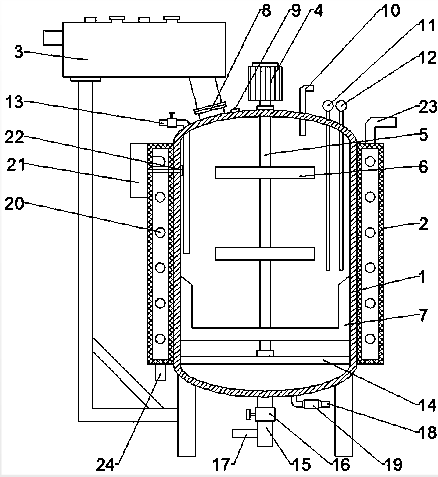

  1.一种污水处理用多功能发酵装置,包括筒体(1)、外套筒(2)和过滤箱(3),其特征在于,所述筒体(1)外壁套装有外套筒(2),筒体(1)顶端中部安装有电动机(4),电动机(4)连接搅拌轴(5),搅拌轴(5)贯穿筒体(1),搅拌轴(5)位于筒体(1)内部处安装有若干搅拌桨(6),搅拌轴(5)底端安装有刮板(7),刮板(7)下方设有筛板(14),筛板(14)固定连接筒体(1)内壁,筒体(1)顶端的一侧设有进料口(8),进料口(8)处通过法兰连接过滤箱(3),进料口(8)的一侧安装有取样管(13),进料口(8)的另一侧一侧设有观察孔(9),所述筒体(1)顶端的另一侧设有排气管(10),排气管(10)的一侧设有pH计(11),pH计(11)的一侧设有压力探测器(12),所述筒体(1)下端安装有放料管(15),放料管(15)上安装有阀门(16),放料管(15)位于阀门(16)下端处连通有蒸汽管(17),所述放料管(15)的一侧设有空气进气管(18),空气进气管(18)上安装有空气过滤器(19)。

  2.根据权利要求1所述的一种污水处理用多功能发酵装置,其特征在于,所述刮板(7)设置U字型,且刮板(7)两侧贴合筒体(1)内壁。

  3.根据权利要求1所述的一种污水处理用多功能发酵装置,其特征在于,所述外套筒(2)内部设有电加热盘管(20),电加热盘管(20)连接温度控制器(21),温度控制器(21)固定连接外套筒(2)外壁。

  4.根据权利要求1所述的一种污水处理用多功能发酵装置,其特征在于,所述温度控制器(21)连接温度传感器(22),温度传感器(22)位于筒体(1)内壁。

  5.根据权利要求1所述的一种污水处理用多功能发酵装置,其特征在于,所述外套筒(2)的一侧上端安装有进水管(23),外套筒(2)的一侧下端安装有出水管(24)。

  6.根据权利要求1所述的一种污水处理用多功能发酵装置,其特征在于,所述过滤箱(3)通过支架固定连接筒体(1),过滤箱(3)远离筒体(1)的一侧安装有污水进水管(25)。

  7.根据权利要求1所述的一种污水处理用多功能发酵装置,其特征在于,所述过滤箱(3)顶端开设有开孔(27),开孔(27)处安装有过滤网(28)。

  8.根据权利要求1所述的一种污水处理用多功能发酵装置,其特征在于,所述过滤箱(3)底端与开孔(27)对应处设有卡槽(30),所述过滤网(28)嵌入卡槽(30)中。

  9.根据权利要求7所述的一种污水处理用多功能发酵装置,其特征在于,所述开孔(27)的一侧设有端盖(29),且端盖(29)上端设有拉手。

  污水设备采购网:说明书

  一种污水处理用多功能发酵装置

  污水设备采购网:技术领域

  本发明涉及发酵设备技术领域,具体是一种污水处理用多功能发酵装置。

  污水设备采购网:背景技术

  污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域,也越来越多地走进寻常百姓的日常生活,村镇污水主要由生活污水和农业废水组成。生活污水成分比较固定,主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物,比较适合于细菌的生长,成为细菌、病毒生存繁殖的场所;但生活污水一般不含有毒性,且具有一定的肥效,可用来灌溉农田。农业废水的成分则多种多样,不同的季节,不同的地方,不同发展目标的村镇,其废水需要用不同的处理方法。

  污水处理时,需要进行发酵处理,现有的污水发酵一般通过自然发酵,发酵效率较低,耗费时间较长,不能满足污水发酵的需要。因此,本领域技术人员提供了一种污水处理用多功能发酵装置,以解决上述背景技术中提出的问题。

  发明内容

  本发明的目的在于提供一种污水处理用多功能发酵装置,以解决上述背景技术中提出的问题。

  为实现上述目的,本发明提供如下技术方案:

  一种污水处理用多功能发酵装置,包括筒体、外套筒和过滤箱,所述筒体外壁套装有外套筒,筒体顶端中部安装有电动机,电动机连接搅拌轴,搅拌轴贯穿筒体,搅拌轴位于筒体内部处安装有若干搅拌桨,搅拌轴底端安装有刮板,刮板下方设有筛板,筛板固定连接筒体内壁,筒体顶端的一侧设有进料口,进料口处通过法兰连接过滤箱,进料口的一侧安装有取样管,进料口的另一侧一侧设有观察孔,所述筒体顶端的另一侧设有排气管,排气管的一侧设有pH计,pH计的一侧设有压力探测器,所述筒体下端安装有放料管,放料管上安装有阀门,放料管位于阀门下端处连通有蒸汽管,所述放料管的一侧设有空气进气管,空气进气管上安装有空气过滤器。

  作为本发明再进一步的方案:所述刮板设置U字型,且刮板两侧贴合筒体内壁。

  作为本发明再进一步的方案:所述外套筒内部设有电加热盘管,电加热盘管连接温度控制器,温度控制器固定连接外套筒外壁。

  作为本发明再进一步的方案:所述温度控制器连接温度传感器,温度传感器位于筒体内壁。

  作为本发明再进一步的方案:所述外套筒的一侧上端安装有进水管,外套筒的一侧下端安装有出水管。

  作为本发明再进一步的方案:所述过滤箱通过支架固定连接筒体,过滤箱远离筒体的一侧安装有污水进水管。

  作为本发明再进一步的方案:所述过滤箱顶端开设有开孔,开孔处安装有过滤网。

  作为本发明再进一步的方案:所述过滤箱底端与开孔对应处设有卡槽,所述过滤网嵌入卡槽中。

  作为本发明再进一步的方案:所述开孔的一侧设有端盖,且端盖上端设有拉手。

  与现有技术相比,本发明的有益效果是:

  1、使用时,将外接污水管连接过滤箱中的污水进水管,经过过滤网过滤后从排水管和进料口进入筒体中,过滤网能过滤污水中掺杂的杂质,打开端盖方便将杂质取出,端盖处方便加入发酵液,启动电动机带动搅拌轴转动,使得搅拌桨和刮板转动,使得污水和发酵液充分混合,刮板对筒体内壁进行清洁,防止污渍粘连在筒体内壁,便于筒体的清洗。

  2、利用温度控制器调节电加热盘管的温度,并将热量传导至筒体内部,能有效提高发酵的效率。

  3、需要对筒体进行冷却时,将进水管连接外接水管并输入冷却水,冷却水从出水管排出,能快速的实现筒体的冷却,从空气进气管向筒体内部输送新鲜空气,并经过空气过滤器过滤,能提高污水的发酵效率。
