环保排污水设备:新旧污水管道连接结构

来源:四川名膜 时间:2020-03-25 09:59:24 浏览:

  环保排污水设备:本实用新型涉及新旧污水管道连接结构,包括旧污水管、新污水管、三口联通管、堵塞管、检查井、新管联通口和旧管联通口;新旧污水管的交汇处连接三口联通管,三口联通管上端连接检查井;三口联通管设有新管联通口和旧管联通口,新管联通口连接新污水管,旧管联通口连接旧污水管;新管联通口或旧管联通口通过堵塞管堵塞;所述三口联通管为T形结构,两个旧管联通口位于同一直线上,新管联通口与旧管联通口互相垂直;所述新管联通口、旧管联通口、旧污水管和新污水管的端部均设有拼接口,拼接口边缘一圈设有连接孔。本实用新型的有益效果是:本实用新型设计的三口联通管配合堵塞管可以实现新老污水管的不断流施工,并且可以定向控制污水的流向。

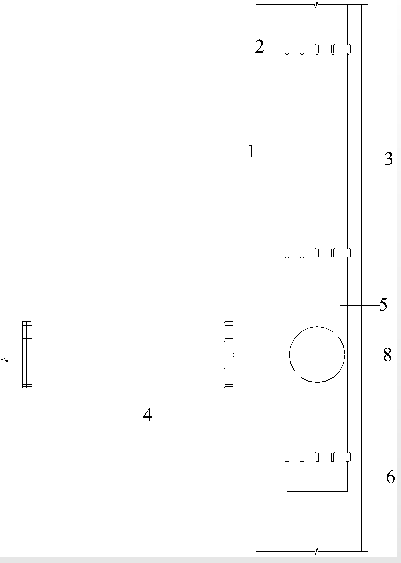

环保排污水设备:新旧污水管道连接结构

  环保排污水设备:权利要求书

  1.一种新旧污水管道连接结构,其特征在于:包括旧污水管(1)、新污水管(4)、三口联通管(5)、堵塞管(6)、检查井(8)、新管联通口(12)和旧管联通口(13);新旧污水管的交汇处连接三口联通管(5),三口联通管(5)上端连接检查井(8);三口联通管(5)设有新管联通口(12)和旧管联通口(13),新管联通口(12)连接新污水管(4),旧管联通口(13)连接旧污水管(1);新管联通口(12)或旧管联通口(13)通过堵塞管(6)堵塞。

  2.根据权利要求1所述的新旧污水管道连接结构,其特征在于:所述三口联通管(5)为T形结构,两个旧管联通口(13)位于同一直线上,新管联通口(12)与旧管联通口(13)互相垂直。

  3.根据权利要求1所述的新旧污水管道连接结构,其特征在于:所述新管联通口(12)、旧管联通口(13)、旧污水管(1)和新污水管(4)的端部均设有拼接口(2),拼接口(2)边缘一圈设有连接孔(9),拼接口(2)通过螺栓(10)和螺母(11)连接固定。

  环保排污水设备:说明书

  新旧污水管道连接结构

  环保排污水设备:技术领域

  本实用新型涉及污水管领域,尤其是涉及一种新旧污水管道连接结构。

  环保排污水设备:背景技术

  地下污水管道是掩埋在地下的用于输送上部排出的污水的管道,在城市、道路、污水厂、地下工程等得到使用。在污水管的使用过程中,往往会因污水管道破损和地下管道的重新规划而埋设新污水管道,更改旧污水管的排水路线。目前新老污水管的施工方法常采用关闭旧污水管的排污功能,然后进行新污水管道的施工,当新污水管道施工完成后,在新老污水管交汇处将两管道连接在一起。由于新旧污水管的施工工期较长,断流的污水无处排放,会对原有环境造成不利影响,如污水厂的污水无处排放,只能往污水厂周边环境渗流;道路上的水无处排放,严重的会造成道路积水过多导致车辆无法行车。另外传统施工结束后,污水流向新管道,而旧管道将被废弃,造成旧管道的资源浪费。

  因此,目前拟寻求一种不断流的新旧污水管道连接结构就显得十分重要。

  实用新型内容

  本实用新型的目的是克服现有技术中的不足,提供一种新旧污水管道连接结构。

  这种新旧污水管道连接结构,包括旧污水管、新污水管、三口联通管、堵塞管、检查井、新管联通口和旧管联通口;新旧污水管的交汇处连接三口联通管,三口联通管上端连接检查井;三口联通管设有新管联通口和旧管联通口,新管联通口连接新污水管,旧管联通口连接旧污水管;新管联通口或旧管联通口通过堵塞管堵塞。

  作为优选:所述三口联通管为T形结构,两个旧管联通口位于同一直线上,新管联通口与旧管联通口互相垂直。

  作为优选:所述新管联通口、旧管联通口、旧污水管和新污水管的端部均设有拼接口,拼接口边缘一圈设有连接孔,拼接口通过螺栓和螺母连接固定。

  本实用新型的有益效果是:本实用新型设计的三口联通管配合堵塞管可以实现新老污水管的不断流施工,并且可以定向控制污水的流向。
