大型污水设备多少钱:污水处理用自动投药技术

来源:四川名膜 时间:2020-03-24 16:29:32 浏览:

  大型污水设备多少钱:本实用新型公开了一种污水处理用自动投药装置,包括进水管和药箱,所述进水管的一侧内壁上转动连接有传动杆,且传动杆的一侧外壁上通过螺栓固定有涡轮叶片,所述进水管的一侧外壁上焊接有弧形管,且弧形管远离进水管的一端通过螺栓固定有出水管,所述药箱的一侧内壁上转动连接有连接杆,且连接杆的一端与传动杆相连接,所述连接杆和传动杆与药箱和进水管连接处均粘接有密封环,所述连接杆的一侧外壁上通过螺栓固定有从动叶片。本实用新型能够根据水流量调节从动叶片的转速,从而调节投药量,提高了装置的精准性,机械化程度高,能够相互配合,对污水和药液进行搅拌混合,使其充分混合,提高了装置的污水处理效果。

大型污水设备多少钱:污水处理用自动投药技术



  大型污水设备多少钱:权利要求书

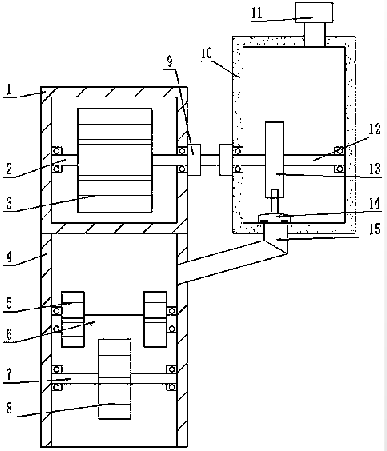

  1.一种污水处理用自动投药装置,包括进水管(1)和药箱(10),其特征在于,所述进水管(1)的一侧内壁上转动连接有传动杆(2),且传动杆(2)的一侧外壁上通过螺栓固定有涡轮叶片(3),所述进水管(1)的一侧外壁上焊接有弧形管,且弧形管远离进水管(1)的一端通过螺栓固定有出水管(4),所述药箱(10)的一侧内壁上转动连接有连接杆(12),且连接杆(12)的一端与传动杆(2)相连接,所述连接杆(12)和传动杆(2)与药箱(10)和进水管(1)连接处均粘接有密封环(9),所述连接杆(12)的一侧外壁上通过螺栓固定有从动叶片(13),所述药箱(10)的顶部焊接有加药管(11)。

  2.根据权利要求1所述的一种污水处理用自动投药装置,其特征在于,所述出水管(4)的一侧内壁上转动连接有次转动杆(6),且次转动杆(6)的一侧外壁上通过螺栓固定有两个次搅拌叶片(5)。

  3.根据权利要求2所述的一种污水处理用自动投药装置,其特征在于,所述出水管(4)的一侧内壁上转动连接有主转动杆(7),且主转动杆(7)的一侧外壁上通过螺栓固定有主搅拌叶片(8),且主搅拌叶片(8)位于两个次搅拌叶片(5)之间。

  4.根据权利要求1所述的一种污水处理用自动投药装置,其特征在于,所述药箱(10)的底部开有下药口,且下药口的内壁上焊接有导药管(15),导药管(15)的另一端与出水管(4)相连通。

  5.根据权利要求4所述的一种污水处理用自动投药装置,其特征在于,所述药箱(10)的底部内壁上设有加药装置(14),且加药装置(14)包括铰链(17),铰链(17)通过螺栓固定在药箱(10)底部内壁靠近下药口的位置处。

  6.根据权利要求5所述的一种污水处理用自动投药装置,其特征在于,所述铰链(17)的顶部铰接有密封板(18),且密封板(18)位于下药口的正上方,密封板(18)的顶部焊接有橡胶板(20),橡胶板(20)和密封板(18)的高度之和大于从动叶片(13)到药箱(10)底部的距离。

  大型污水设备多少钱:说明书

  一种污水处理用自动投药装置

  大型污水设备多少钱:技术领域

  本实用新型涉及污水处理技术领域,尤其涉及一种污水处理用自动投药装置。

  大型污水设备多少钱:背景技术

  随着科学技术的发展,水资源污染的也比较严重,许多的污水需要人工的去处理,在污水排放的时候,为了减少多环境的污染,我们需要对污水进行相应的消毒处理,这就要对污水中加入大量的消毒剂等去污药剂。

  一般现有的投药装置大多需要人工操作,人工将药剂投放到处理箱中,但是由于污水的水量比较大,不能根据水的流速来调节药剂的投放量,而且药剂投放后不能与污水进行充分的混合,而且要耗费大量的人力物力,机械化程度不高,不能满足人们的要求。

  实用新型内容

  本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种污水处理用自动投药装置。

  为了实现上述目的,本实用新型采用了如下技术方案:

  一种污水处理用自动投药装置,包括进水管和药箱,所述进水管的一侧内壁上转动连接有传动杆,且传动杆的一侧外壁上通过螺栓固定有涡轮叶片,所述进水管的一侧外壁上焊接有弧形管,且弧形管远离进水管的一端通过螺栓固定有出水管,所述药箱的一侧内壁上转动连接有连接杆,且连接杆的一端与传动杆相连接,所述连接杆和传动杆与药箱和进水管连接处均粘接有密封环,所述连接杆的一侧外壁上通过螺栓固定有从动叶片,所述药箱的顶部焊接有加药管。

  进一步的,所述出水管的一侧内壁上转动连接有次转动杆,且次转动杆的一侧外壁上通过螺栓固定有两个次搅拌叶片。

  进一步的,所述出水管的一侧内壁上转动连接有主转动杆,且主转动杆的一侧外壁上通过螺栓固定有主搅拌叶片,且主搅拌叶片位于两个次搅拌叶片之间。

  进一步的,所述药箱的底部开有下药口,且下药口的内壁上焊接有导药管,导药管的另一端与出水管相连通。

  进一步的,所述药箱的底部内壁上设有加药装置,且加药装置包括铰链,铰链通过螺栓固定在药箱底部内壁靠近下药口的位置处。

  进一步的,所述铰链的顶部铰接有密封板,且密封板位于下药口的正上方,密封板的顶部焊接有橡胶板,橡胶板和密封板的高度之和大于从动叶片到药箱底部的距离。

  进一步的,所述固定板的一侧外壁上焊接有两个弹簧,且两个弹簧的另一端分别与橡胶板和密封板焊接。

  本实用新型的有益效果为:

  1.通过固定板和弹簧的设置能够对橡胶板和密封板施加斥力,使得密封板密封下药口,防止药剂流出,铰链的设置能够在从动叶片转动的过程中拨动橡胶板,使得密封板转动,从而使得药剂从导药管进入出水管中对废水进行处理;

  2.通过连接杆的设置能够与传动杆连接,在涡轮叶片快速转动的过程中带动从动叶片进行快速转动,根据水流量调节从动叶片的转速,从而调节投药量,提高了装置的精准性,机械化程度高;

  3.通过主搅拌叶片和次搅拌叶片的设置能够相互配合,对污水和药液进行搅拌混合,使其充分混合,提高了装置的污水处理效果。

文章由名膜成都水处理编辑发布,转载请注明出处:http://www.cdmmscl.com
