生活一体化污水设备:带有二级分解池的污水MBR一

来源:四川名膜 时间:2020-03-25 09:58:44 浏览:

  生活一体化污水设备:本实用新型涉及污水处理技术领域,具体为带有二级分解池的污水MBR一体化处理设备,包括依次连通的调节池、预处理池、MBR反应池,调节池上端设有格栅,调节池和预处理池、预处理池和MBR反应池之间通过导水管连通,预处理池和MBR反应池内填充有悬浮载体,MBR反应池内设有膜组件,膜组件上端表面设有出水管,出水管上设有抽吸泵,膜组件下方设有曝气管,曝气管一端与鼓风机固定连接,且曝气管位于MBR反应池内部分上端设有气嘴,调节池、预处理池、MBR反应池底端均设有排污管,污水进入相对密封的MBR反应池中,使得污水与悬浮载体上的微生物依次发生厌氧、兼氧、好氧等分解反应,整体减少了分解反应设备的数量,简化了污水处理的工艺流程。

生活一体化污水设备:带有二级分解池的污水MBR一

   生活一体化污水设备:权利要求书

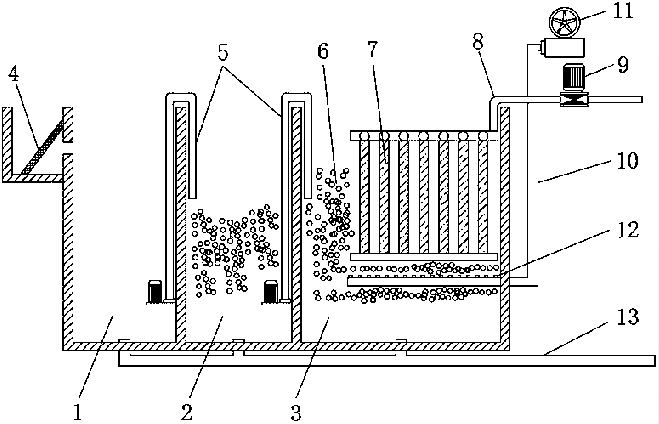

  1.带有二级分解池的污水MBR一体化处理设备,包括依次连通的调节池(1)、预处理池(2)、MBR反应池(3),其特征在于:所述调节池(1)上端设有格栅(4),所述调节池(1)和预处理池(2)、预处理池(2)和MBR反应池(3)之间通过导水管(5)连通,所述预处理池(2)和MBR反应池(3)内填充有悬浮载体(6),所述MBR反应池(3)内设有膜组件(7),所述膜组件(7)上端表面设有出水管(8),所述出水管(8)上设有抽吸泵(9),所述膜组件(7)下方设有曝气管(10),所述曝气管(10)一端与鼓风机(11)固定连接,且曝气管(10)位于MBR反应池(3)内部分上端设有气嘴(12),所述调节池(1)、预处理池(2)、MBR反应池(3)底端均设有排污管(13)。

  2.根据权利要求1所述的带有二级分解池的污水MBR一体化处理设备,其特征在于:所述调节池(1)、预处理池(2)、MBR反应池(3)均为密封设置的箱体,所述调节池(1)、预处理池(2)内均设有潜水泵与导水管(5)连通,所述导水管(5)口径大于悬浮载体(6)。

  3.根据权利要求1所述的带有二级分解池的污水MBR一体化处理设备,其特征在于:所述悬浮载体(6)为塑料或复合材料制成的具有一定形状结构的悬浮物,悬浮载体(6)上生长着用于分解反应的微生物,包括厌氧菌、兼氧菌、好氧菌,且悬浮载体(6)的比重接近水的比重,与水呈混合状态。

  4.根据权利要求1所述的带有二级分解池的污水MBR一体化处理设备,其特征在于:所述膜组件(7)上设置的滤膜呈松弛状态。

  5.根据权利要求1所述的带有二级分解池的污水MBR一体化处理设备,其特征在于:所述气嘴(12)设置有多个,且气嘴(12)口径小于悬浮载体(6)口径。

  6.根据权利要求1所述的带有二级分解池的污水MBR一体化处理设备,其特征在于:所述排污管(13)远离调节池(1)、预处理池(2)、MBR反应池(3)的一端上设有阀门和抽污泵。

  生活一体化污水设备:说明书

  带有二级分解池的污水MBR一体化处理设备

  生活一体化污水设备:技术领域

  本实用新型涉及污水处理技术领域,具体为带有二级分解池的污水MBR一体化处理设备。

  生活一体化污水设备:背景技术

  在污水处理中的水资源再利用领域,MBR又称膜生物反应器(Membrane Bio-Reactor),是一种由膜分离单元与生物处理单元相结合的新型水处理技术,MBR污水一体化处理设备工艺流程为:将收集到的城市生活污水、工业废水等原水通过格栅进入调节池,拦截污水中的悬浮物,并对水量、水质进行调节,然后进入厌氧池,并依次通过兼氧池、好氧池、膜生物反应池,实现厌氧处理、好氧处理、膜过滤处理,最后通过出水泵排出污水。系统中,设有风机对各个处理池进行曝气,提供合适的含氧量,保证微生物的生长,设有回流泵促使膜生物反应器池内的污泥进入厌氧池,实现循环处理。

  现有技术中,MBR污水一体化处理设备不仅工艺流程较为复杂,组成设备较多,控制不便,而且其中的膜组件在运行一段时间后,会受到用于分解反应的微生物不同程度的污染,导致膜通量下降,降低污水处理效率,为此提供带有二级分解池的污水MBR一体化处理设备,以解决这些问题。

  生活一体化污水设备:实用新型内容

  本实用新型的目的在于提供带有二级分解池的污水MBR一体化处理设备,以解决上述背景技术中提出的问题。

  为实现上述目的,本实用新型提供如下技术方案:带有二级分解池的污水MBR一体化处理设备,包括依次连通的调节池、预处理池、MBR反应池,所述调节池上端设有格栅,所述调节池和预处理池、预处理池和MBR反应池之间通过导水管连通,所述预处理池和MBR反应池内填充有悬浮载体,所述MBR反应池内设有膜组件,所述膜组件上端表面设有出水管,所述出水管上设有抽吸泵,所述膜组件下方设有曝气管,所述曝气管一端与鼓风机固定连接,且曝气管位于MBR反应池内部分上端设有气嘴,所述调节池、预处理池、MBR反应池底端均设有排污管。

  优选的,所述调节池、预处理池、MBR反应池均为密封设置的箱体,所述调节池、预处理池内均设有潜水泵与导水管连通,所述导水管口径大于悬浮载体。

  优选的,所述悬浮载体为塑料或复合材料制成的具有一定形状结构的悬浮物,悬浮载体上生长着用于分解反应的微生物,包括厌氧菌、兼氧菌、好氧菌,且悬浮载体的比重接近水的比重,与水呈混合状态。

  优选的,所述膜组件上设置的滤膜呈松弛状态。

  优选的,所述气嘴设置有多个,且气嘴口径小于悬浮载体口径。

  优选的,所述排污管远离调节池、预处理池、MBR反应池的一端上设有阀门和抽污泵。

  与现有技术相比,本实用新型的有益效果是:

  1、MBR反应池中填充载有多种微生物的悬浮载体,污水经过预处理后进入MBR反应池中,相对密封的反应环境,使得污水在MBR反应池中依次发生厌氧、兼氧、好氧等分解反应,整体减少了分解反应设备的数量,简化了污水处理的工艺流程;

  2、气体从曝气管上的气嘴进入MBR反应池时,MBR反应池内水体形成水流在膜组件的松弛滤膜上进行冲洗,MBR反应池内的悬浮载体在水流的作用下与膜组件的松弛滤膜产生碰撞,都能够对滤膜上堵塞的微生物进行清理,对膜组件的膜通量有一定提高,延长其整体机构清理间隔时间,提高了污水处理效率。
