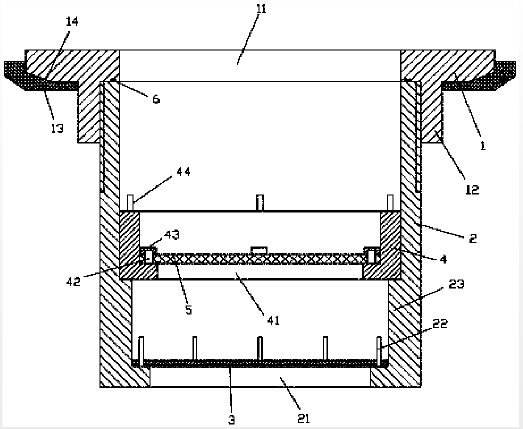

  一体化污水设备工作原理:本实用新型公开了一种简易污水过滤筒,包括上安装盘和筒体,所述上安装盘的中部具有进水通孔,上安装盘的底面成型有环形连接套,筒体的上部外侧壁具有外螺纹,外螺纹螺接在环形连接套的内螺纹中,筒体与进水通孔相通;所述筒体的底板的中部具有出水通孔,出水通孔周围的筒体的底板的顶面上固定有多个插针,过滤网布压靠在筒体的底板的顶面上,插针插入过滤网布的边部中,过滤网布覆盖出水通孔。本实用新型安装简单,只需要安装到水槽的排水管的端部或者是水槽的落水口处,其结构简单,内部材质更换方便,效果好,成本低。

一体化污水设备工作原理:简易污水过滤筒

  一体化污水设备工作原理:权利要求书

  1.一种简易污水过滤筒,包括上安装盘(1)和筒体(2),其特征在于:所述上安装盘(1)的中部具有进水通孔(11),上安装盘(1)的底面成型有环形连接套(12),筒体(2)的上部外侧壁具有外螺纹,外螺纹螺接在环形连接套(12)的内螺纹中,筒体(2)与进水通孔(11)相通;

  所述筒体(2)的底板的中部具有出水通孔(21),出水通孔(21)周围的筒体(2)的底板的顶面上固定有多个插针(22),过滤网布(3)压靠在筒体(2)的底板的顶面上,插针(22)插入过滤网布(3)的边部中,过滤网布(3)覆盖出水通孔(21);

  所述筒体(2)下部内侧壁具有环形凸起部(23),上过滤套(4)插套在筒体(2)中,上过滤套(4)的底面边部压靠在环形凸起部(23)的顶面上,上过滤套(4)的外侧壁靠近筒体(2)的内侧壁,上过滤套(4)的底板中部具有中部通孔(41),过滤网(5)压靠在上过滤套(4)的底板的顶面上并覆盖中部通孔(41);

  所述上过滤套(4)的底板的边部顶面固定有多个螺接柱体(42),多个螺接柱体(42)插套在过滤网(5)的边部具有的通孔中,螺接柱体(42)的顶端伸出过滤网(5)的顶面并螺接有帽盖(43),帽盖(43)压靠在过滤网(5)的顶面上。

  2.根据权利要求1所述的一种简易污水过滤筒,其特征在于:所述筒体(2)的顶端面与上安装盘(1)中间夹层有密封圈(6)。

  3.根据权利要求1所述的一种简易污水过滤筒,其特征在于:所述上过滤套(4)的顶面固定有多个握持杆(44)。

  4.根据权利要求1所述的一种简易污水过滤筒,其特征在于:所述上安装盘(1)的边部底面设有环形密封弹性部(13)。

  5.根据权利要求4所述的一种简易污水过滤筒,其特征在于:所述环形密封弹性部(13)的顶面内侧壁上成型有安装凹槽(14),上安装盘(1)嵌套在安装凹槽(14)中,上安装盘(1)的边部底面固定在安装凹槽(14)的底面上。

  6.根据权利要求4所述的一种简易污水过滤筒,其特征在于:所述环形密封弹性部(13)的边部底面为下部直径小上部直径大的锥形壁面。

  一体化污水设备工作原理:说明书

  一种简易污水过滤筒

  一体化污水设备工作原理:技术领域:

  本实用新型涉及环保设备技术领域,更具体地说涉及一种简易污水过滤筒。

  一体化污水设备工作原理:背景技术:

  现有的一些建筑工地或一些室外洗水槽中,其污水是直接排放到下水道或地面上或河里,污染环境,而采用一些过滤装置进行过滤,其过滤装置一般成本高,体积大,重量重,并不方便搬运和安装。

  实用新型内容:

  本实用新型的目的是克服现有技术的不足,提供一种简易污水过滤筒,它安装简单,只需要安装到水槽的排水管的端部或者是水槽的落水口处,其结构简单,内部材质更换方便,效果好,成本低。

  本实用新型解决所述技术问题的方案是:

  一种简易污水过滤筒,包括上安装盘和筒体,所述上安装盘的中部具有进水通孔,上安装盘的底面成型有环形连接套,筒体的上部外侧壁具有外螺纹,外螺纹螺接在环形连接套的内螺纹中,筒体与进水通孔相通;

  所述筒体的底板的中部具有出水通孔,出水通孔周围的筒体的底板的顶面上固定有多个插针,过滤网布压靠在筒体的底板的顶面上,插针插入过滤网布的边部中,过滤网布覆盖出水通孔;

  所述筒体下部内侧壁具有环形凸起部,上过滤套插套在筒体中,上过滤套的底面边部压靠在环形凸起部的顶面上,上过滤套的外侧壁靠近筒体的内侧壁,上过滤套的底板中部具有中部通孔,过滤网压靠在上过滤套的底板的顶面上并覆盖中部通孔;

  所述上过滤套的底板的边部顶面固定有多个螺接柱体,多个螺接柱体插套在过滤网的边部具有的通孔中,螺接柱体的顶端伸出过滤网的顶面并螺接有帽盖,帽盖压靠在过滤网的顶面上。

  进一步的说,所述筒体的顶端面与上安装盘中间夹层有密封圈。

  进一步的说,所述上过滤套的顶面固定有多个握持杆。

  进一步的说,所述上安装盘的边部底面设有环形密封弹性部。

  进一步的说,所述环形密封弹性部的顶面内侧壁上成型有安装凹槽,上安装盘嵌套在安装凹槽中,上安装盘的边部底面固定在安装凹槽的底面上。

  进一步的说,所述环形密封弹性部的边部底面为下部直径小上部直径大的锥形壁面。

  本实用新型的突出效果是:与现有技术相比,它安装简单,只需要安装到水槽的排水管的端部或者是水槽的落水口处,其结构简单,内部材质更换方便,效果好,成本低。
