地埋式一体化污水设备:污水处理用排泥技术

来源:四川名膜 时间:2020-03-24 16:36:23 浏览:

  地埋式一体化污水设备:本发明涉及污水处理技术领域,特别涉及一种污水处理用排泥装置,包括装置本体,所述装置本体为矩形的装置本体,所述装置本体的顶部向下凹陷形成净化室,所述净化室的顶端该设有一顶盖,所述净化室的侧壁上连接有一搅拌器,所述净化室的底端的两侧向中心凹陷形成第一导向斜坡,所述第一导向斜坡的最低处挖设有第一排水口,所述第一排水口的侧壁上连接有一密封阀,所述第一排水口的下方连接有收集过滤器,所述收集过滤器的一侧壁上嵌设有一倾斜过滤网。本发明通过污泥收集器的设置,能够将经过净化后污水内部的污泥和杂质进行分离和收集,能够有效的避免污泥和杂质排放进入下水道造成下水道堵塞,减小了大量不必要的损失。

地埋式一体化污水设备:污水处理用排泥技术

  地埋式一体化污水设备:权利要求书

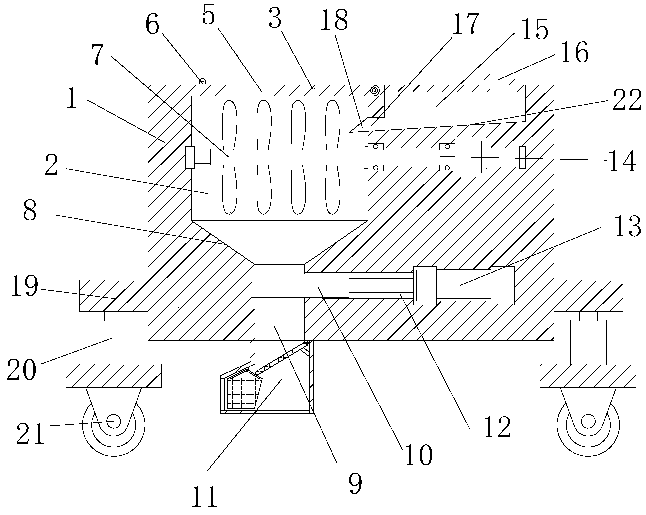

  1.一种污水处理用排泥装置,其特征在于:包括装置本体,所述装置本体为矩形的装置本体,所述装置本体的顶部向下凹陷形成净化室,所述净化室的顶端该设有一顶盖,所述净化室的侧壁上连接有一搅拌器,所述净化室的底端的两侧向中心凹陷形成第一导向斜坡,所述第一导向斜坡的最低处挖设有第一排水口,所述第一排水口的侧壁上连接有一密封阀,所述第一排水口的下方连接有收集过滤器,所述收集过滤器的一侧壁上嵌设有一倾斜过滤网,所述收集过滤器的另一侧壁向外侧凸起形成一凸出块,所述凸出块的内部吊设有一收集篮,所述倾斜过滤网的下端对准收集篮的上端设置,所述收集过滤器的底部开设有第二排水口。

  2.根据权利要求1所述的一种污水处理用排泥装置,其特征在于:所述凸出块的侧壁通过螺栓连接有一回收门。

  3.根据权利要求1所述的一种污水处理用排泥装置,其特征在于:所述装置本体的顶部与净化室连接处向下凹陷形成一连接槽,所述顶盖通过螺栓与连接槽进行连接,所述顶盖的顶部未与连接槽连接的一侧连接有一提手,所述顶盖上挖设有一进水口。

  4.根据权利要求1所述的一种污水处理用排泥装置,其特征在于:所述第一排水口的侧壁上挖设有第一通口,所述第一通口向装置本体内部延伸形成第一通道。

  5.根据权利要求4所述的一种污水处理用排泥装置,其特征在于:所述该通道内嵌设有一第一伸缩气缸,所述第一伸缩气缸的一侧与密封阀的侧壁相连接。

  6.根据权利要求1所述的一种污水处理用排泥装置,其特征在于:所述净化室的侧壁上开设有一凹槽,所述净化室内部与凹槽相对的一侧壁上嵌设有驱动器,所述凹槽与驱动器处于同一高度。

  7.根据权利要求6所述的一种污水处理用排泥装置,其特征在于:所述搅拌器的一侧与驱动器相连接,所述搅拌器的另一侧设有一伸缩杆,所述伸缩杆的末端嵌设在凹槽内。

  8.根据权利要求1所述的一种污水处理用排泥装置,其特征在于:所述净化室的一侧设有一药物储存室,所述药物储存室的顶端开设有一加药口,所述药物储存室的底面设有第二导向斜坡,所述第二导向斜坡的最低点挖设有一出药口,所述出药口与净化室的侧壁相连通,所述出药口外侧连接有一出药漏斗。

  9.根据权利要求1所述的一种污水处理用排泥装置,其特征在于:所述装置本体的两侧向外凸起形成支撑块,所述支撑块的下端嵌设有第二伸缩气缸,所述第二伸缩气缸的下端连接有滚动轮。

  地埋式一体化污水设备:说明书

  一种污水处理用排泥装置

  地埋式一体化污水设备:技术领域

  本发明涉及污水处理技术领域,特别涉及一种污水处理用排泥装置。

  地埋式一体化污水设备:背景技术

  中国淡水资源人均水平在世界属于末端,大工业生产产生的水污染问题,使本就稀少的水资源更加紧缺。因此如何解决好生产污染和污水处理成为亟待解决的问题,目前国内大部分企业都采用环保节能的生产形式,产生的污染物净化达标以后才排放。

  在实现本发明的过程中,现有技术中存在如下问题,在现在市面上大多数污水处理系统直接将净化后的污水和污泥混合物一起进行排放,容易造成下水道堵塞,引起设备损坏造成不必要的损失。

  地埋式一体化污水设备:发明内容

  为此,需要提供一种污水处理用排泥装置,能够将净化之后污水中的污泥和杂质进行排除和收集,能够有效的避免污泥和杂质排放造成的下水道堵塞,减少了不必要的损失,并且内部零件能够自由的进行拆卸,减少了维护和检修设备的步骤,更加方便的进行维护和检修。

  为实现上述目的,本发明提供了一种污水处理用排泥装置,包括装置本体,所述装置本体为矩形的装置本体,所述装置本体的顶部向下凹陷形成净化室,所述净化室的顶端该设有一顶盖,所述净化室的侧壁上连接有一搅拌器,所述净化室的底端的两侧向中心凹陷形成第一导向斜坡,所述第一导向斜坡的最低处挖设有第一排水口,所述第一排水口的侧壁上连接有一密封阀,所述第一排水口的下方连接有收集过滤器,所述收集过滤器的一侧壁上嵌设有一倾斜过滤网,所述收集过滤器的另一侧壁向外侧凸起形成一凸出块,所述凸出块的内部吊设有一收集篮,所述倾斜过滤网的下端对准收集篮的上端设置,所述收集过滤器的底部开设有第二排水口。本发明通过污泥收集器的设置,能够将经过净化后污水内部的污泥和杂质进行分离和收集,能够有效的避免污泥和杂质排放进入下水道造成下水道堵塞,减小了大量不必要的损失。

  进一步的,所述凸出块的侧壁通过螺栓连接有一回收门。能够快速的将收集篮取出进行清理或更换,节约大量的时间。

  进一步的,所述装置本体的顶部与净化室连接处向下凹陷形成一连接槽,所述顶盖通过螺栓与连接槽进行连接,所述顶盖的顶部未与连接槽连接的一侧连接有一提手,所述顶盖上挖设有一进水口。能够快速对净化室内部进行清理,并且为搅拌器的拆卸提供更大的操作空间。

  进一步的,所述第一排水口的侧壁上挖设有第一通口,所述第一通口向装置本体内部延伸形成第一通道。为密封阀的移动提供了轨道,使得密封阀进行密封后的效果更佳。

  更进一步的,所述该通道内嵌设有一第一伸缩气缸,所述第一伸缩气缸的一侧与密封阀的侧壁相连接。通过第一伸缩气缸更加精准的控制密封阀的开关大小和开启速度,达到更好的排污效果。

  进一步的,所述净化室的侧壁上开设有一凹槽,所述净化室内部与凹槽相对的一侧壁上嵌设有驱动器,所述凹槽与驱动器处于同一高度。通过驱动器更好的控制搅拌器的运作。

  更进一步的,所述搅拌器的一侧与驱动器相连接,所述搅拌器的另一侧设有一伸缩杆,所述伸缩杆的末端嵌设在凹槽内。通过伸缩杆的设置,使搅拌器能够更快速方便的进行拆卸,节约大量的时间。

  进一步的,所述净化室的一侧设有一药物储存室,所述药物储存室的顶端开设有一加药口,所述药物储存室的底面设有第二导向斜坡,所述第二导向斜坡的最低点挖设有一出药口,所述出药口与净化室的侧壁相连通,所述出药口外侧连接有一出药漏斗。能够对净化室内部及时的补充药物,确保污水得到充分的净化,预防污水净化不充分导致环境污染。

  进一步的,所述装置本体的两侧向外凸起形成支撑块,所述支撑块的下端嵌设有第二伸缩气缸,所述第二伸缩气缸的下端连接有滚动轮。使装置能够自由的调整高度并且进行移动,更加方便运输设备。

  区别于现有技术,上述技术方案优点在于:

  1、本发明通过污泥收集器的设置,能够将经过净化后污水内部的污泥和杂质进行分离和收集,能够有效的避免污泥和杂质排放进入下水道造成下水道堵塞,减小了大量不必要的损失。

  2、通过能够自由拆卸的顶盖和搅拌器,在长时间工作后需要进行维护和检修时能够更加方便的将设备进行拆卸和安装,使设备的维护更加方便,有效的减少了维护设备所需要的时间,节约了大量的成本和人力。
