淀粉业用什么污水设备:高效中水回用技术

来源:四川名膜 时间:2020-03-24 16:26:44 浏览:

  淀粉业用什么污水设备:一种智能化污水处理用高效中水回用装置,包括底座、多个支撑杆、装置箱和出水管;装置箱内设置装置仓;装置仓包括过滤装置、曝气装置、连接管和过滤罐;装置箱的顶部设置进水管;过滤装置包括过滤网、固定杆、固定套、推板、多个卡齿、推料板、齿轮和摇柄;曝气装置设置在过滤装置下方;装置仓内设置用于收集过滤网落下水的集水斗;连接管为多道折弯管;曝气装置包括曝气风机和曝气管;曝气管上设置多个曝气孔;过滤罐内依次设置沙石层和活性炭层。本发明通过过滤装置、曝气装置、连接管和过滤罐的设计,得到了一种便于移动运输,结构简单,便于拆卸安装,体积小,过滤效果好的装置,具有较高的实用性。

淀粉业用什么污水设备:高效中水回用技术

  淀粉业用什么污水设备:权利要求书

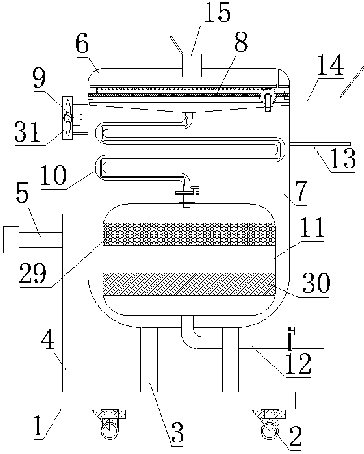

  1.一种智能化污水处理用高效中水回用装置,其特征在于,包括底座(1)、多个支撑杆(3)、装置箱(6)和出水管(12);多个支撑杆(3)竖直设置在底座(1)的顶部;装置箱(6)设置在多个支撑杆(3)的顶部;装置箱(6)内设置装置仓(7);装置仓(7)包括过滤装置(8)、曝气装置(9)、连接管(10)和过滤罐(11);装置箱(6)的顶部设置进水管(15);

  过滤装置(8)包括过滤网(16)、固定杆(17)、固定套(18)、推板(19)、多个卡齿(20)、推料板(21)、齿轮(25)和摇柄(26);过滤网(16)水平设置在装置仓(7)内,过滤网(16)设置在进水管(15)下端的下方;固定杆(17)一端设置在装置仓(7)的顶部,固定杆(17)另一端与固定套(18)连接设置;固定套(18)水平设置;装置箱(6)上设置供推板(19)穿过的条形孔(23);推板(19)水平穿过条形孔(23)与固定套(18)设置在装置仓(7)内;多个卡齿(20)依次沿推板(19)运动方向设置在推板(19)的底部;固定套(18)上设置供卡齿(20)穿过的凹槽(22);推料板(21)竖直设置在推板(19)的底部;齿轮(25)设置在装置仓(7)内,齿轮(25)与卡齿(20)啮合设置;摇柄(26)与齿轮(25)连接设置,摇柄(26)设置在装置箱(6)外;曝气装置(9)设置在过滤装置(8)下方;

  装置仓(7)内设置用于收集过滤网(16)落下水的集水斗(27);连接管(10)一端与集水斗(27)连接设置,连接管(10)另一端与过滤罐(11)连接设置;过滤罐(11)设置在装置仓(7)底部;连接管(10)为多道折弯管;曝气装置(9)包括曝气风机(31)和曝气管(28);曝气管(28)一端与曝气风机(31)连接设置,曝气管(28)另一端穿过连接管(10)沿着连接管(10)内部设置;曝气管(28)上设置多个曝气孔;

  过滤罐(11)内依次设置沙石层(29)和活性炭层(30);

  出水管(12)一端与过滤罐(11)连接设置,出水管(12)另一端设置在装置箱(6)外。

  2.根据权利要求1所述的一种智能化污水处理用高效中水回用装置,其特征在于,包括支撑板(13)和杂质收集盒(14);装置箱(6)上设置供杂质推出的出料孔(24);杂质收集盒(14)设置在出料孔(24)位置处,用于收集推出的杂质;支撑板(13)水设置,支撑板(13)一端设置在装置箱(6)上。

  3.根据权利要求1所述的一种智能化污水处理用高效中水回用装置,其特征在于,推料板(21)朝向出料孔(24)的一侧设置成弧形;弧形开口朝向推料板(21)。

  4.根据权利要求2所述的一种智能化污水处理用高效中水回用装置,其特征在于,进水管(15)和杂质收集盒(14)上转动设置密封盖。

  5.根据权利要求1所述的一种智能化污水处理用高效中水回用装置,其特征在于,连接管(10)和出水管(12)上设置阀门。

  6.根据权利要求1所述的一种智能化污水处理用高效中水回用装置,其特征在于,底座(1)的底部设置万向轮(2)。

  7.根据权利要求1所述的一种智能化污水处理用高效中水回用装置,其特征在于,包括固定板(4)和推手(5);固定板竖直设置在底座(1)的顶部;推手(5)设置在固定板上。

  8.根据权利要求1所述的一种智能化污水处理用高效中水回用装置,其特征在于,装置箱(6)上设置用于取放过滤罐(11)的通孔,通孔位置处设置柜门。

  9.根据权利要求1所述的一种智能化污水处理用高效中水回用装置,其特征在于,过滤网(16)可拆卸。

  10.根据权利要求1所述的一种智能化污水处理用高效中水回用装置,其特征在于,过滤罐(11)内设置除味剂。

  淀粉业用什么污水设备:说明书

  一种智能化污水处理用高效中水回用装置

  淀粉业用什么污水设备:技术领域

  本发明涉及污水处理技术领域,尤其涉及一种智能化污水处理用高效中水回用装置。

  淀粉业用什么污水设备:背景技术

  再生水即“中水”,是指污水经适当处理后,达到一定的水质指标,满足某种使用要求,可以进行有益使用的水。和海水淡化、跨流域调水相比,再生水具有明显的优势。从经济的角度看,再生水的成本最低,从环保的角度看,污水再生利用有助于改善生态环境,实现水生态的良性循环。现有技术中对于污水处理变成中水回用的装置多体积大,结构复杂,处理污水不但成本高,而且移动运输困难,难以在普通家庭进行推广。

  淀粉业用什么污水设备:发明内容

  (一)发明目的

  为解决背景技术中存在的技术问题,本发明提出一种智能化污水处理用高效中水回用装置,通过过滤装置、曝气装置、连接管和过滤罐的设计,得到了一种便于移动运输,结构简单,便于拆卸安装,体积小,过滤效果好的装置,具有较高的实用性。

  (二)技术方案

  为解决上述问题,本发明提供了一种智能化污水处理用高效中水回用装置,包括底座、多个支撑杆、装置箱和出水管;多个支撑杆竖直设置在底座的顶部;装置箱设置在多个支撑杆的顶部;装置箱内设置装置仓;装置仓包括过滤装置、曝气装置、连接管和过滤罐;装置箱的顶部设置进水管;

  过滤装置包括过滤网、固定杆、固定套、推板、多个卡齿、推料板、齿轮和摇柄;过滤网水平设置在装置仓内,过滤网设置在进水管下端的下方;固定杆一端设置在装置仓的顶部,固定杆另一端与固定套连接设置;固定套水平设置;装置箱上设置供推板穿过的条形孔;推板水平穿过条形孔与固定套设置在装置仓内;多个卡齿依次沿推板运动方向设置在推板的底部;固定套上设置供卡齿穿过的凹槽;推料板竖直设置在推板的底部;齿轮设置在装置仓内,齿轮与卡齿啮合设置;摇柄与齿轮连接设置,摇柄设置在装置箱外;曝气装置设置在过滤装置下方;

  装置仓内设置用于收集过滤网落下水的集水斗;连接管一端与集水斗连接设置,连接管另一端与过滤罐连接设置;过滤罐设置在装置仓底部;连接管为多道折弯管;曝气装置包括曝气风机和曝气管;曝气管一端与曝气风机连接设置,曝气管另一端穿过连接管沿着连接管内部设置;曝气管上设置多个曝气孔;

  过滤罐内依次设置沙石层和活性炭层;

  出水管一端与过滤罐连接设置,出水管另一端设置在装置箱外。

  优选的,包括支撑板和杂质收集盒;装置箱上设置供杂质推出的出料孔;杂质收集盒设置在出料孔位置处,用于收集推出的杂质;支撑板水设置,支撑板一端设置在装置箱上。

  优选的,推料板朝向出料孔的一侧设置成弧形;弧形开口朝向推料板。

  优选的,进水管和杂质收集盒上转动设置密封盖。

  优选的,连接管和出水管上设置阀门。

  优选的,底座的底部设置万向轮。

  优选的,包括固定板和推手;固定板竖直设置在底座的顶部;推手设置在固定板上。

  优选的,装置箱上设置用于取放过滤罐的通孔,通孔位置处设置柜门。

  优选的,过滤网可拆卸。

  优选的,过滤罐内设置除味剂。

  本发明中,在使用该装置进行污水处理时,污水从进水管进入装置箱内,首先对污水进行过滤处理,进过过滤网的过滤作用,污水中较大的杂质被拦截在过滤网上,但是杂质长时间累积可能导致过滤网堵塞,这时通过摇动摇柄,摇柄转动带动齿轮转动,由于齿轮与卡齿的啮合作用,齿轮转动带动推板在水平方向上进行运动,推板带动推料板运动,推料板将过滤网上的杂质进行推除,保持过滤网的过滤性。之后污水在集水斗的作用下进入连接管中,在连接管中进行曝气处理,打开曝气风机,曝气管将带有氧气的空气吹入连接管中,曝气管上设置大量曝气孔,便于气体进入废水中,多道折弯管的设计,使得废水经过充分的曝气处理。废水进过曝气处理后进入过滤罐中,过滤罐中的沙石层和活性炭层将废水中的细小杂质进行拦截吸收,废水变成中水从出水管排出。该装置结构简单,便于拆卸安装,体积小,过滤效果好的装置,具有较高的实用性。

  本发明中,杂质收集盒将杂质进行收集避免对环境的污染和可能造成的对废水的二次污染;推料板朝向出料孔的一侧设置成弧形,使得更好的对杂质进行铲除推出;进水管和杂质收集盒上转动设置密封盖,可以在装置不使用时对装置进行密封;连接管和出水管上设置阀门,便于控制废水的流动;底座的底部设置万向轮,便于装置的移动与运输;固定板和推手的设计便于对装置的移动推动;装置箱上设置用于取放过滤罐的通孔,便于过滤罐的更换与安装;过滤网可拆卸,便于根据实际使用情况对过滤网进行更换;过滤罐内设置除味剂,除去废水中的异味,便于使用。
