成都生活废水处理关于重金属检测方法

来源:四川名膜 时间:2019-12-24 11:08:28 浏览:

本发明公开一种生活废水重金属检测装置及工作方法,包括底座,底座顶部安装有机架、撑座,机架底部安装有水箱,水箱为顶部敞开式结构,机架顶部一侧安装有第一电机,第一电机输出轴端部套接有丝杠,丝杠转动贯穿连接板,连接板两端滑动贯穿滑杆,且连接板上端面两侧安装有第一滑轨,两个第一滑轨顶部滑块分别固定连接安装板底部两侧。本发明通过伸缩气缸输出端活塞杆收缩,同时带动伸缩杆收缩,进而抽水筒底部插入待检测水中,通过伸缩气缸、伸缩杆的配合设置,在保证检测装置方便移动的同时,在检测时可将抽水筒插入待检测水中抽水,解决现有技术中废水检测装置无法直接对生活废水进行抽取的技术问题。

成都生活废水处理关于重金属检测方法



  权利要求书

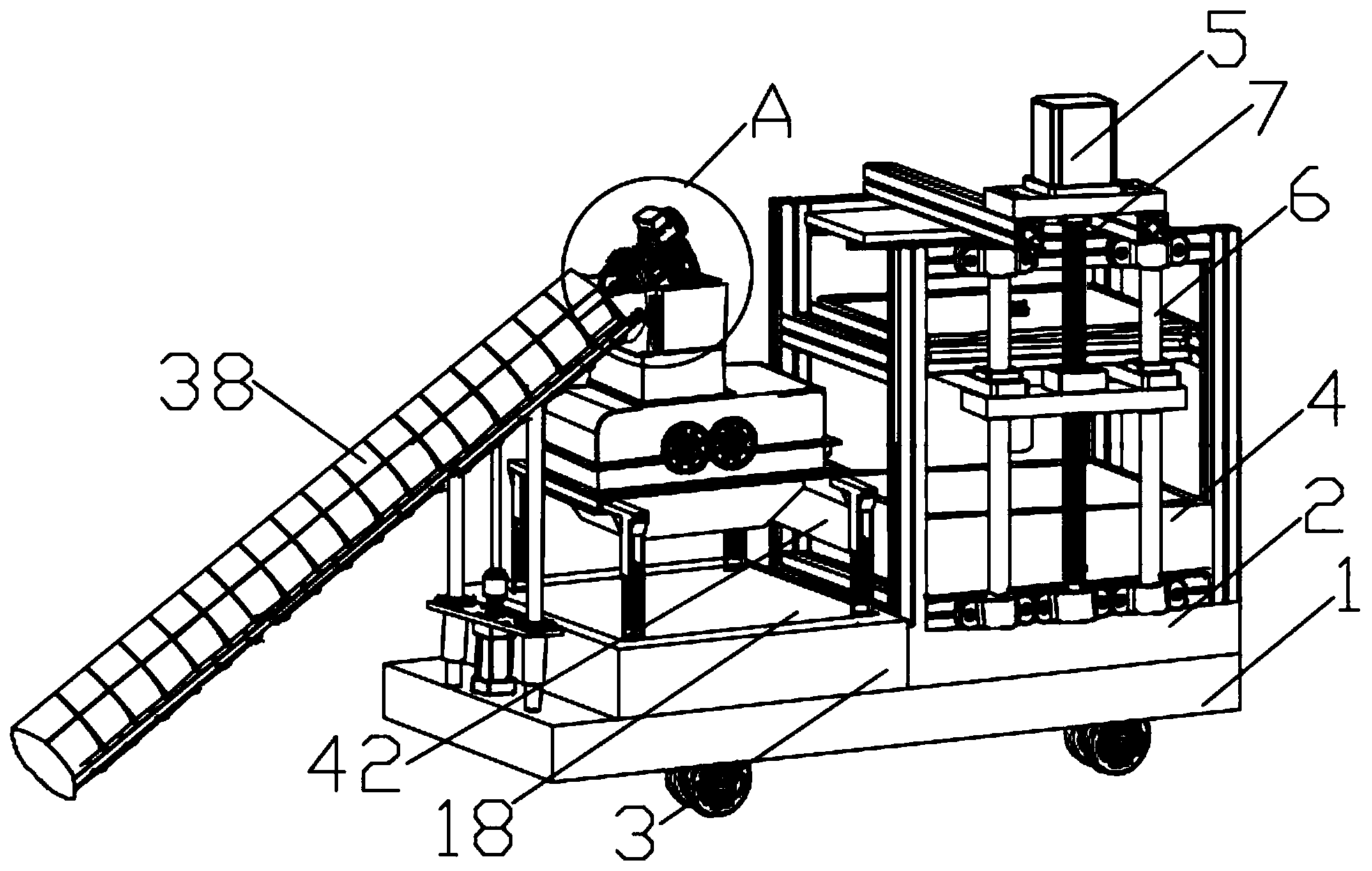

  1.一种生活废水重金属检测装置,其特征在于,包括底座(1),所述底座(1)顶部安装有机架(2)、撑座(3),所述机架(2)底部安装有水箱(4),所述水箱(4)为顶部敞开式结构,所述机架(2)顶部一侧安装有第一电机(5),所述第一电机(5)输出轴端部套接有丝杠(7),所述丝杠(7)转动贯穿连接板(8),所述连接板(8)两端滑动贯穿滑杆(6),且所述连接板(8)上端面两侧安装有第一滑轨(9),两个第一滑轨(9)顶部滑块分别固定连接安装板(10)底部两侧;

  所述撑座(3)内腔底部安装有四个弹簧柱(15),所述弹簧柱(15)顶部固定连接下支撑板(14)下端面,所述下支撑板(14)下端面中间位置连接液压杆(16)顶部,所述液压杆(16)安装于撑座(3)内腔底部,所述下支撑板(14)靠近四处拐角位置均活动贯穿有第一活动杆(17),所述第一活动杆(17)固定连接上支撑板(18)下端面;

  所述上支撑板(18)上端面靠近四处拐角位置均安装有支撑架(19),所述支撑架(19)顶部活动贯穿有第二活动杆(191),所述第二活动杆(191)活动贯穿支撑架(19)顶部,且所述第二活动杆(191)顶部安装有套环(20),所述套环(20)内设置有连接杆(201),所述连接杆(201)两侧均连接吊架(21)内壁,所述吊架(21)顶部安装有外接件(22),所述外接件(22)固定连接槽钢架(23)侧壁,所述槽钢架(23)上安装有滤腔(24);

  所述滤腔(24)内腔转动设置有第一轴杆(27)、第二轴杆(28),所述第一轴杆(27)、第二轴杆(28)贯穿滤腔(24)侧壁且端部均套接有齿轮,两个齿轮啮合连接,所述滤腔(24)顶部安装有进水腔(26),且所述滤腔(24)内腔底部安装有滤网(29),所述进水腔(26)顶部安装有挡板架(30),所述挡板架(30)顶部转动安装有支架(31),所述支架(31)上安装有第三电机(32),所述第三电机(32)输出轴连接减速器(33)输入轴,所述减速器(33)输出轴端部连接有第三轴杆(34),所述第三轴杆(34)外周面套设有螺旋扇叶(35),所述螺旋扇叶(35)设置于抽水筒(38)内腔。

  2.根据权利要求1所述的一种生活废水重金属检测装置,其特征在于,所述第一活动杆(17)外周面套接有第一弹簧(171),所述第一弹簧(171)设置于下支撑板(14)、上支撑板(18)之间;所述第二活动杆(191)外周面套接有第二弹簧(192),所述第二弹簧(192)设置于支撑架(19)顶部下方。

  3.根据权利要求1所述的一种生活废水重金属检测装置,其特征在于,所述底座(1)底部靠近四处拐角位置均安装有万向轮,所述滑杆(6)、丝杠(7)两端均通过轴承座安装于机架(2)上。

  4.根据权利要求1所述的一种生活废水重金属检测装置,其特征在于,所述滤腔(24)一侧底壁连接有出水管(42),所述出水管(42)远离滤腔(24)一端贯穿至水箱(4)内腔。

  5.根据权利要求1所述的一种生活废水重金属检测装置,其特征在于,所述抽水筒(38)外壁底部铰接伸缩气缸(41)活塞杆顶部,所述伸缩气缸(41)安装于底座(1)顶部,且所述伸缩气缸(41)两侧均设置有杆套(391),所述杆套(391)安装于底座(1)顶部,且所述杆套(391)内壁设置有伸缩杆(39),所述伸缩杆(39)顶部转动连接抽水筒(38)外壁,所述杆套(391)固定贯穿支板(40)两侧,所述支板(40)固定安装于伸缩气缸(41)顶部。

  6.根据权利要求1所述的一种生活废水重金属检测装置,其特征在于,所述第三轴杆(34)外周面开设有若干凹槽(36),所述凹槽(36)内壁底部填充有活性炭(37)。

  7.根据权利要求1所述的一种生活废水重金属检测装置,其特征在于,所述安装板(10)上端面中间位置转动安装有螺套(11),所述螺套(11)转动套设于螺杆(12)外周面,所述螺杆(12)贯穿安装板(10),且所述螺杆(12)底部安装有检测探头(13)。

  8.根据权利要求1所述的一种生活废水重金属检测装置,其特征在于,所述第一轴杆(27)、第二轴杆(28)设置于同一水平面,且所述第一轴杆(27)、第二轴杆(28)外周面均安装有搅拌扇叶(281)。

  9.根据权利要求1所述的一种生活废水重金属检测装置,其特征在于,所述第一轴杆(27)远离齿轮一端贯穿滤腔(24)侧壁套接有第一皮带轮(251),所述槽钢架(23)远离滤腔(24)一端设置有第二电机(25),所述第二电机(25)输出轴端部套接有第二皮带轮(271),所述第一皮带轮(251)、第二皮带轮(271)通过皮带传动连接。

  10.一种生活废水重金属检测装置的工作方法,其特征在于,包括如下步骤:

  步骤一:推动底座(1),将抽水筒(38)推至待检测水面上方,伸缩气缸(41)输出端活塞杆收缩,同时带动伸缩杆(39)收缩,进而抽水筒(38)底部插入待检测水中,第三电机(32)输出轴带动减速器(33)输入轴转动,减速器(33)输出轴带动第三轴杆(34)转动,第三轴杆(34)带动螺旋扇叶(35)转动,螺旋扇叶(35)将待检测水抽取至抽水筒(38)内腔,第三轴杆(34)表面凹槽(36)内的活性炭(37)对待检测水中杂质进行吸附,同时螺旋扇叶(35)将待检测水抽取至进水腔(26)内;

  步骤二:第二电机(25)输出轴带动第一皮带轮(251)转动,第一皮带轮(251)通过皮带带动第二皮带轮(271)转动,第二皮带轮(271)带动第一轴杆(27)转动,第一轴杆(27)通过齿轮啮合传动带动第二轴杆(28)转动,第一轴杆(27)、第二轴杆(28)转动带动表面的搅拌扇叶(281)对进入进水腔(26)内腔的待检测水进行搅拌,抽水筒(38)抽水以及滤腔(24)内腔搅拌带动槽钢架(23)产生上下振动,槽钢架(23)通过外接件(22)带动吊架(21)振动,吊架(21)通过连接杆(201)带动套环(20)上下振动,套环(20)通过第二活动杆(191)带动表面的第二弹簧(192)形变,同时支撑架(19)带动上支撑板(18),上支撑板(18)带动底部的第一活动杆(17)上下移动,第一活动杆(17)表面的第一弹簧(171)形变,第一弹簧(171)向下挤压下支撑板(14)时,弹簧柱(15)、液压杆(16)配合支撑下支撑板(14);

  步骤三:滤腔(24)振动过程中待检测水通过滤网(29)过滤泥沙后进入出水管(42),进而通过出水管(42)进入水箱(4)内,第一电机(5)输出轴带动丝杠(7)转动,丝杠(7)配合两侧的滑杆(6)带动连接板(8)下降,连接板(8)带动表面的第一滑轨(9)下降,第一滑轨(9)带动安装板(10)下降,安装板(10)通过螺杆(12)带动底部的检测探头(13)下降移动,检测探头(13)降至水箱(4)内待检测水中对废水中重金属进行检测。

  说明书

  一种生活废水重金属检测装置及工作方法

  技术领域

  本发明涉及废水检测技术领域,具体涉及一种生活废水重金属检测装置及工作方法。

  背景技术

  生活废水指的是居民日常生活中排泄的洗涤水。废水其实只有很少一部分经过处理,大部分都是未经过处理直接排入了河流等。小城市更严重。生活废水中存在大量的污泥、重金属等。

  专利文件(201721282437.4)公开了一种废水中常见金属和重金属含量检测装置,该装置通过伸缩杆、支撑座、转动轮和水样采集杯的设置,使得人们可以不直接接触废水而取得水样,对人们的身体健康有一定的保障,通过转动座和固定座的设置可以使得采取的水样能够进行旋转,通过第二滑轨、第二滑轨座、连接顶板、固定桩和检测探头的设置,使得才去的水样能够得到即时的检测。但是该检测装置无法直接对生活废水进行抽取,同时该检测装置是直接检测废水中的重金属含量,然而废水中存在的泥沙以及其他杂质容易影响检测的准确性。

  发明内容

  本发明的目的在于提供一种生活废水重金属检测装置及工作方法,解决以下技术问题:(1)通过伸缩气缸输出端活塞杆收缩,同时带动伸缩杆收缩,进而抽水筒底部插入待检测水中,通过伸缩气缸、伸缩杆的配合设置,在保证检测装置方便移动的同时,在检测时可将抽水筒插入待检测水中抽水,解决现有技术中废水检测装置无法直接对生活废水进行抽取的技术问题;(2)通过两个啮合齿轮的配合设计,第二电机带动第一轴杆、第二轴杆同时转动,两个搅拌扇叶对生活废水同时搅拌,增加废水的搅拌效果,将废水中存在的大泥团、沙块进行打碎,槽钢架通过外接件带动吊架振动,吊架通过连接杆带动套环上下振动,套环通过第二活动杆带动表面的第二弹簧形变,同时支撑架带动上支撑板,上支撑板带动底部的第一活动杆上下移动,第一活动杆表面的第一弹簧形变,第一弹簧向下挤压下支撑板时,弹簧柱、液压杆配合支撑下支撑板,通过该设计,在保证滤腔一定幅度振动的同时保证滤腔安装的牢固性,通过滤腔的振动有效防止滤网过滤泥沙的过程中发生阻塞,解决现有技术中废水中泥沙太多容易对废水检测造成影响的技术问题;(3)通过第一电机、丝杠、滑杆的配合设计,无需人为将检测探头放入待检测水中,具有一定的便利性,拉动安装板,将安装板延底部第一滑轨方向拉出,转动螺套,螺套配合螺杆将螺杆移出安装板,解决现有技术中检测过程中检测探头固定与拆卸不便,同时需要人为手持检测探头的技术问题。

  本发明的目的可以通过以下技术方案实现:

  一种生活废水重金属检测装置,包括底座,所述底座顶部安装有机架、撑座,所述机架底部安装有水箱,所述水箱为顶部敞开式结构,所述机架顶部一侧安装有第一电机,所述第一电机输出轴端部套接有丝杠,所述丝杠转动贯穿连接板,所述连接板两端滑动贯穿滑杆,且所述连接板上端面两侧安装有第一滑轨,两个第一滑轨顶部滑块分别固定连接安装板底部两侧;

  所述撑座内腔底部安装有四个弹簧柱,所述弹簧柱顶部固定连接下支撑板下端面,所述下支撑板下端面中间位置连接液压杆顶部,所述液压杆安装于撑座内腔底部,所述下支撑板靠近四处拐角位置均活动贯穿有第一活动杆,所述第一活动杆固定连接上支撑板下端面;

  所述上支撑板上端面靠近四处拐角位置均安装有支撑架,所述支撑架顶部活动贯穿有第二活动杆,所述第二活动杆活动贯穿支撑架顶部,且所述第二活动杆顶部安装有套环,所述套环内设置有连接杆,所述连接杆两侧均连接吊架内壁,所述吊架顶部安装有外接件,所述外接件固定连接槽钢架侧壁,所述槽钢架上安装有滤腔;

  所述滤腔内腔转动设置有第一轴杆、第二轴杆,所述第一轴杆、第二轴杆贯穿滤腔侧壁且端部均套接有齿轮,两个齿轮啮合连接,所述滤腔顶部安装有进水腔,且所述滤腔内腔底部安装有滤网,所述进水腔顶部安装有挡板架,所述挡板架顶部转动安装有支架,所述支架上安装有第三电机,所述第三电机输出轴连接减速器输入轴,所述减速器输出轴端部连接有第三轴杆,所述第三轴杆外周面套设有螺旋扇叶,所述螺旋扇叶设置于抽水筒内腔。

  进一步的,所述第一活动杆外周面套接有第一弹簧,所述第一弹簧设置于下支撑板、上支撑板之间;所述第二活动杆外周面套接有第二弹簧,所述第二弹簧设置于支撑架顶部下方。

  进一步的,所述底座底部靠近四处拐角位置均安装有万向轮,所述滑杆、丝杠两端均通过轴承座安装于机架上。

  进一步的,所述滤腔一侧底壁连接有出水管,所述出水管远离滤腔一端贯穿至水箱内腔。

  进一步的,所述抽水筒外壁底部铰接伸缩气缸活塞杆顶部,所述伸缩气缸安装于底座顶部,且所述伸缩气缸两侧均设置有杆套,所述杆套安装于底座顶部,且所述杆套内壁设置有伸缩杆,所述伸缩杆顶部转动连接抽水筒外壁,所述杆套固定贯穿支板两侧,所述支板固定安装于伸缩气缸顶部。

  进一步的,所述第三轴杆外周面开设有若干凹槽,所述凹槽内壁底部填充有活性炭。

  进一步的,所述安装板上端面中间位置转动安装有螺套,所述螺套转动套设于螺杆外周面,所述螺杆贯穿安装板,且所述螺杆底部安装有检测探头。

  进一步的,所述第一轴杆、第二轴杆设置于同一水平面,且所述第一轴杆、第二轴杆外周面均安装有搅拌扇叶。

  进一步的,所述第一轴杆远离齿轮一端贯穿滤腔侧壁套接有第一皮带轮,所述槽钢架远离滤腔一端设置有第二电机,所述第二电机输出轴端部套接有第二皮带轮,所述第一皮带轮、第二皮带轮通过皮带传动连接。

  进一步的,一种生活废水重金属检测装置的工作方法,包括如下步骤:

  步骤一:推动底座,将抽水筒推至待检测水面上方,伸缩气缸输出端活塞杆收缩,同时带动伸缩杆收缩,进而抽水筒底部插入待检测水中,第三电机输出轴带动减速器输入轴转动,减速器输出轴带动第三轴杆转动,第三轴杆带动螺旋扇叶转动,螺旋扇叶将待检测水抽取至抽水筒内腔,第三轴杆表面凹槽内的活性炭对待检测水中杂质进行吸附,同时螺旋扇叶将待检测水抽取至进水腔内;

  步骤二:第二电机输出轴带动第一皮带轮转动,第一皮带轮通过皮带带动第二皮带轮转动,第二皮带轮带动第一轴杆转动,第一轴杆通过齿轮啮合传动带动第二轴杆转动,第一轴杆、第二轴杆转动带动表面的搅拌扇叶对进入进水腔内腔的待检测水进行搅拌,抽水筒抽水以及滤腔内腔搅拌带动槽钢架产生上下振动,槽钢架通过外接件带动吊架振动,吊架通过连接杆带动套环上下振动,套环通过第二活动杆带动表面的第二弹簧形变,同时支撑架带动上支撑板,上支撑板带动底部的第一活动杆上下移动,第一活动杆表面的第一弹簧形变,第一弹簧向下挤压下支撑板时,弹簧柱、液压杆配合支撑下支撑板;

  步骤三:滤腔振动过程中待检测水通过滤网过滤泥沙后进入出水管,进而通过出水管进入水箱内,第一电机输出轴带动丝杠转动,丝杠配合两侧的滑杆带动连接板下降,连接板带动表面的第一滑轨下降,第一滑轨带动安装板下降,安装板通过螺杆带动底部的检测探头下降移动,检测探头降至水箱内待检测水中对废水中重金属进行检测。

  本发明的有益效果:

  (1)本发明的一种生活废水重金属检测装置及工作方法,推动底座,将抽水筒推至待检测水面上方,通过底座底部万向轮的设置,方便检测装置移动至废水检测位置,伸缩气缸输出端活塞杆收缩,同时带动伸缩杆收缩,进而抽水筒底部插入待检测水中,通过伸缩气缸、伸缩杆的配合设置,在保证检测装置方便移动的同时,在检测时可将抽水筒插入待检测水中抽水,具有一定的便利性,第三电机输出轴带动减速器输入轴转动,减速器输出轴带动第三轴杆转动,第三轴杆带动螺旋扇叶转动,螺旋扇叶将待检测水抽取至抽水筒内腔,第三轴杆表面凹槽内的活性炭对待检测水中杂质进行吸附,通过在第三轴杆表面开设凹槽和放置活性炭,在抽取生活废水的同时对废水中杂质进行吸附,有效提升后续生活废水重金属检测的准确性;

  (2)通过第二电机输出轴带动第一皮带轮转动,第一皮带轮通过皮带带动第二皮带轮转动,第二皮带轮带动第一轴杆转动,第一轴杆通过齿轮啮合传动带动第二轴杆转动,第一轴杆、第二轴杆转动带动表面的搅拌扇叶对进入进水腔内腔的待检测水进行搅拌,抽水筒抽水以及滤腔内腔搅拌带动槽钢架产生上下振动,通过两个啮合齿轮的配合设计,第二电机带动第一轴杆、第二轴杆同时转动,两个搅拌扇叶对生活废水同时搅拌,增加废水的搅拌效果,将废水中存在的大泥团、沙块进行打碎,槽钢架通过外接件带动吊架振动,吊架通过连接杆带动套环上下振动,套环通过第二活动杆带动表面的第二弹簧形变,同时支撑架带动上支撑板,上支撑板带动底部的第一活动杆上下移动,第一活动杆表面的第一弹簧形变,第一弹簧向下挤压下支撑板时,弹簧柱、液压杆配合支撑下支撑板,通过该设计,在保证滤腔一定幅度振动的同时保证滤腔安装的牢固性,通过滤腔的振动有效防止滤网过滤泥沙的过程中发生阻塞,具有一定的实用性;

  (3)待检测水通过滤网过滤泥沙后进入出水管,进而通过出水管进入水箱内,第一电机输出轴带动丝杠转动,丝杠配合两侧的滑杆带动连接板下降,连接板带动表面的第一滑轨下降,第一滑轨带动安装板下降,安装板通过螺杆带动底部的检测探头下降移动,通过第一电机、丝杠、滑杆的配合设计,无需人为将检测探头放入待检测水中,具有一定的便利性,拉动安装板,将安装板延底部第一滑轨方向拉出,转动螺套,螺套配合螺杆将螺杆移出安装板,通过该设计,方便检测探头的固定与拆卸。
