洗砂污水设备:农村生活污水生态治理技术

来源:四川名膜 时间:2020-03-24 16:24:38 浏览:

  洗砂污水设备:本发明提供一种农村生活污水生态治理设备,其结构包括升降器、支架框、杂质处理机构、水净化室、排水孔、上支撑架、压板,本发明通过设置杂质过滤加工机构,杂质、纸制品将会直接的残留在杂质过滤网层上方,无法进入到过滤网架上,当对其处理后,在将杂质过滤网层取出进行清理,有效的避免杂质进入到水净化处理器内部,通过设置松土加料机构,粪便将会通过出料槽孔进入到空槽内部,在由防护支架壳下方的出料导孔排放出去,与其同时,在旋转电机带动下搅拌架将会进行旋转,对种植室内部的泥土进行松动,且将泥土与粪便均混的搅拌在一次,以达到均匀的对种植物进行施肥,且粪便处于泥土内部,从而能够避免粪便的臭味扩散开来。

洗砂污水设备:农村生活污水生态治理技术

  洗砂污水设备:权利要求书

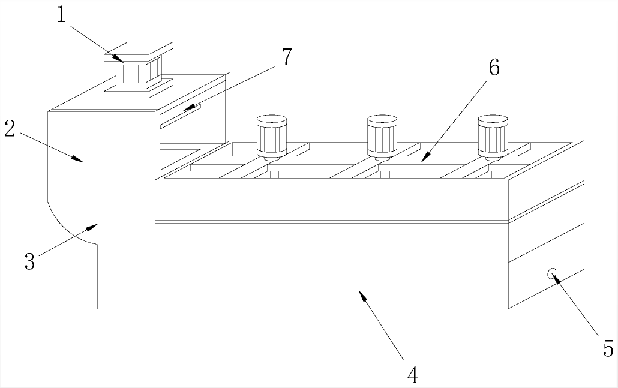

  1.一种农村生活污水生态治理设备,其结构包括升降器(1)、支架框(2)、杂质处理机构(3)、水净化室(4)、排水孔(5)、上支撑架(6)、压板(7),所述升降器(1)固定安装于支架框(2)上方,所述支架框(2)下端与杂质处理机构(3)上端固定连接,所述杂质处理机构(3)下方设有水净化室(4)且固定连接,所述水净化室(4)与排水孔(5)为一体化结构,所述上支撑架(6)焊接于杂质处理机构(3)内侧,所述升降器(1)下方与压板(7)上方机械连接,其特征在于:

  所述杂质处理机构(3)包括杂质过滤加工机构(31)、松土加料机构(32)、旋转电机(33)、储料室(34)、种植室(35),所述杂质过滤加工机构(31)右侧与松土加料机构(32)左侧相焊接,所述松土加料机构(32)与旋转电机(33)机械连接,所述种植室(35)固定安装于储料室(34)上方,所述松土加料机构(32)嵌入于储料室(34)与种植室(35)内。

  2.根据权利要求1所述的一种农村生活污水生态治理设备,其特征在于:所述杂质过滤加工机构(31)包括第一过滤机构(311)、限位卡块(312)、滤水室(313)、第二过滤机构(314)、机壳架(315),所述第一过滤机构(311)镶嵌于机壳架(315)内部,所述限位卡块(312)焊接于机壳架(315)内壁,所述滤水室(313)与机壳架(315)为一体化结构,所述第二过滤机构(314)固定安装于机壳架(315)内部。

  3.根据权利要求2所述的一种农村生活污水生态治理设备,其特征在于:所述第一过滤机构(311)包括卡勾架(111)、杂质过滤网层(112),所述卡勾架(111)下端与杂质过滤网层(112)上端面外环相焊接。

  4.根据权利要求2所述的一种农村生活污水生态治理设备,其特征在于:所述第二过滤机构(314)包括缓冲弹簧(141)、过滤网架(142)、振动器(143)、连接条(144)、固定支块(145),所述缓冲弹簧(141)上方与连接条(144)下方相焊接,所述过滤网架(142)与连接条(144)为一体化结构,所述振动器(143)安装于过滤网架(142)下方,所述缓冲弹簧(141)下方与固定支块(145)上方相焊接。

  5.根据权利要求1所述的一种农村生活污水生态治理设备,其特征在于:所述松土加料机构(32)包括抽料倒料机构(321)、环形导架(322)、连接转动轴(323)、搅拌出料机构(324),所述搅拌出料机构(324)焊接于抽料倒料机构(321)上,所述抽料倒料机构(321)嵌入安装于连接转动轴(323)上,所述环形导架(322)焊接于抽料倒料机构(321)下侧端。

  6.根据权利要求5所述的一种农村生活污水生态治理设备,其特征在于:所述抽料倒料机构(321)包括抽出槽孔(C1)、出料限位导环架(C2)、出料槽孔(C3)、进料限位导环架(C4)、进料导槽(C5)、出料导槽(C6)、旋转固定杆(C7),所述抽出槽孔(C1)与旋转固定杆(C7)之间设有出料导槽(C6),所述抽出槽孔(C1)环绕于旋转固定杆(C7)外环,所述出料限位导环架(C2)套合在旋转固定杆(C7)外环,所述出料槽孔(C3)与旋转固定杆(C7)为一体化结构,所述抽出槽孔(C1)与出料限位导环架(C2)相连通,所述进料限位导环架(C4)与旋转固定杆(C7)之间设有进料导槽(C5),所述进料限位导环架(C4)环绕于旋转固定杆(C7)外侧,所述,所述出料限位导环架(C2)下方与进料限位导环架(C4)上方相贴合。

  7.根据权利要求5所述的一种农村生活污水生态治理设备,其特征在于:所述搅拌出料机构(324)包括空槽(D1)、防护支架壳(D2)、搅拌架(D3)、出料导孔(D4),所述空槽(D1)与防护支架壳(D2)为一体化结构,所述搅拌架(D3)安装于防护支架壳(D2)外侧,所述防护支架壳(D2)与出料导孔(D4)为一体化结构。

  洗砂污水设备:说明书

  一种农村生活污水生态治理设备

  洗砂污水设备:技术领域

  本发明涉及污水技术领域,具体为一种农村生活污水生态治理设备。

  洗砂污水设备:背景技术

  随着养殖业的发展,农村一些小农户在对畜牧进行养殖时,例如:鸡、鸭等进行养殖时,需要定时的对养殖处进行冲洗,以保证养殖处的干净度,从而能够有效的避免鸡鸭粪便堆积,从而产生异味,而在对鸡鸭粪便进行处理后将会产生大量的污水,从而需要及时的对污水进行处理,现有技术能够快速的对鸡鸭所产生的污水进行处理,但是现有技术具有以下缺陷:

  在对污水进行处理时,由于养殖处一般处在较为空旷的地方,致使外部的塑料袋、生活用纸容易跑进去,而在对其进行冲洗时,塑料袋、生活用纸将会顺着水流一起进入到收集腔内部,致使在对污水进行处理时,塑料袋、生活用纸等杂质容易将污水处理器阻塞住,致使处理器无法在继续有效的对污水进行处理,同时在对污水进行处理后,所产生的鸡鸭粪便需要在将其取出,然后用于浇盖到植被上去,由于粪便的异味较重,直接浇盖到植被上,易产生异味,从而污染空气。

  本发明内容

  (一)解决的技术问题

  针对现有技术的不足,本发明提供了一种农村生活污水生态治理设备,解决了在对污水进行处理时,由于养殖处一般处在较为空旷的地方,致使外部的塑料袋、生活用纸容易跑进去,而在对其进行冲洗时,塑料袋、生活用纸将会顺着水流一起进入到收集腔内部,致使在对污水进行处理时,塑料袋、生活用纸等杂质容易将污水处理器阻塞住,致使处理器无法在继续有效的对污水进行处理,同时在对污水进行处理后,所产生的鸡鸭粪便需要在将其取出,然后用于浇盖到植被上去,由于粪便的异味较重,直接浇盖到植被上,易产生异味,从而污染空气的问题。

  (二)技术方案

  为实现以上目的,本发明通过以下技术方案予以实现:一种农村生活污水生态治理设备,其结构包括升降器、支架框、杂质处理机构、水净化室、排水孔、上支撑架、压板,所述升降器固定安装于支架框上方,所述支架框下端与杂质处理机构上端固定连接,所述杂质处理机构下方设有水净化室且固定连接,所述水净化室与排水孔为一体化结构,所述上支撑架焊接于杂质处理机构内侧,所述升降器下方与压板上方机械连接,所述杂质处理机构包括杂质过滤加工机构、松土加料机构、旋转电机、储料室、种植室,所述杂质过滤加工机构右侧与松土加料机构左侧相焊接,所述松土加料机构与旋转电机机械连接,所述种植室固定安装于储料室上方,所述松土加料机构共设有三个,且松土加料机构嵌入于储料室与种植室内。

  作为优选,所述杂质过滤加工机构包括第一过滤机构、限位卡块、滤水室、第二过滤机构、机壳架,所述第一过滤机构镶嵌于机壳架内部,所述限位卡块焊接于机壳架内壁,所述滤水室与机壳架为一体化结构,所述第二过滤机构固定安装于机壳架内部,所述限位卡块共设有两条,且呈长方体结构。

  作为优选,所述第一过滤机构包括卡勾架、杂质过滤网层,所述卡勾架下端与杂质过滤网层上端面外环相焊接,所述杂质过滤网层呈长方体结构。

  作为优选,所述第二过滤机构包括缓冲弹簧、过滤网架、振动器、连接条、固定支块,所述缓冲弹簧上方与连接条下方相焊接,所述过滤网架与连接条为一体化结构,所述振动器安装于过滤网架下方,所述缓冲弹簧下方与固定支块上方相焊接,所述固定支块呈长方体结构。

  作为优选,所述松土加料机构包括抽料倒料机构、环形导架、连接转动轴、搅拌出料机构,所述搅拌出料机构焊接于抽料倒料机构上,所述抽料倒料机构嵌入安装于连接转动轴上,所述环形导架焊接于抽料倒料机构下侧端,所述环形导架呈凹槽环架机构,且内部呈镂空状态。

  作为优选,所述抽料倒料机构包括抽出槽孔、出料限位导环架、出料槽孔、进料限位导环架、进料导槽、出料导槽、旋转固定杆,所述抽出槽孔与旋转固定杆之间设有出料导槽,所述抽出槽孔环绕于旋转固定杆外环,所述出料限位导环架套合在旋转固定杆外环,所述出料槽孔与旋转固定杆为一体化结构,所述抽出槽孔与出料限位导环架相连通,所述进料限位导环架与旋转固定杆之间设有进料导槽,所述进料限位导环架环绕于旋转固定杆外侧,所述,所述出料限位导环架下方与进料限位导环架上方相贴合,所述进料限位导环架为内部镂空的环形结构。

  作为优选,所述搅拌出料机构包括空槽、防护支架壳、搅拌架、出料导孔,所述空槽与防护支架壳为一体化结构,所述搅拌架安装于防护支架壳外侧,所述防护支架壳与出料导孔为一体化结构,所述出料导孔呈圆台结构的孔状体,且上下直径比为2:1。

  作为优选,所述储料室侧端设有抽泵。

  (三)有益效果

  本发明提供了一种农村生活污水生态治理设备。具备以下有益效果:

  1、本发明通过设置杂质过滤加工机构,控制升降器带动压板向下进行移动,从而对污水过滤后的杂质、纸制品、粪便等物质进行挤压,而粪便在被挤压时,将会穿过杂质过滤网层导流到过滤网架上方,然后在振动器的作用下,使过滤网架上方的粪便顺着右侧移动,掉落到储料室内部,而污水将会自动穿过过滤网架来到滤水室内部,而杂质、纸制品将会直接的残留在杂质过滤网层上方,无法进入到过滤网架上,当对其处理后,在将杂质过滤网层取出进行清理,有效的避免杂质进入到水净化处理器内部。

  2、本发明通过设置松土加料机构,粪便将会通过出料槽孔进入到空槽内部,在由防护支架壳下方的出料导孔排放出去,与其同时,在旋转电机带动下搅拌架将会进行旋转,对种植室内部的泥土进行松动,且将泥土与粪便均混的搅拌在一次,以达到均匀的对种植物进行施肥,且粪便处于泥土内部,从而能够避免粪便的臭味扩散开来。
