成都养殖污水处理:生物循环污水反应池

来源:四川名膜 时间:2020-06-11 10:53:59 浏览:

成都养殖污水处理:本实用新型公开了一种生物循环污水反应池,生物循环污水反应池包括:池体,包括底面、同心地设置于底面上的环形内侧壁和环形外侧壁;环形内侧壁和底面围合形成中心圆池;环形内侧壁、环形外侧壁和底面围合形成环形池;环形池内周向分布有多块隔板,多块隔板将环形池分割成多个中间池以及相毗邻的一个进水子池和一个出水子池;进水子池和出水子池之间的隔板为封闭式隔板,其余的隔板均为设有连通口的连通式隔板;进水子池上设置有进水端口,出水子池与中心圆池通过管道连通;进水子池、出水子池以及每个中间池上均设置有覆盖件;中心圆池内设置有的沉淀箱。本实用新型旨在解决现在污水处理系统占地面积过大的技术问题。

成都养殖污水处理:生物循环污水反应池



  权利要求书

  1.一种生物循环污水反应池,其特征在于,所述生物循环污水反应池包括:

  池体,包括底面、同心地设置于所述底面上的环形内侧壁和环形外侧壁;所述环形内侧壁和所述底面围合形成中心圆池;所述环形内侧壁、所述环形外侧壁和所述底面围合形成环形池;

  所述环形池内周向分布有多块隔板,多块所述隔板将所述环形池分割成多个中间池以及相毗邻的一个进水子池和一个出水子池;所述进水子池和所述出水子池之间的所述隔板为封闭式隔板,其余的所述隔板均为设有连通口的连通式隔板;所述进水子池上设置有进水端口,所述出水子池与所述中心圆池通过管道连通;所述进水子池、所述出水子池以及每个所述中间池上均设置有覆盖件;

  设置于所述中心圆池内的沉淀箱,所述沉淀箱上设置有进水过滤口,所述沉淀箱靠近顶部的位置设置有与所述生物循环污水反应池的出水系统连接的出水端口。

  2.根据权利要求1所述的生物循环污水反应池,其特征在于,所述生物循环污水反应池还包括回流管和设置于所述回流管上的泵体,所述回流管连通所述中心圆池和进水子池,所述泵体用于将所述中心圆池内的水抽回进水子池内。

  3.根据权利要求2所述的生物循环污水反应池,其特征在于,所述回流管的第一端靠近所述中心圆池的底部,所述回流管的第二端靠近进水子池的顶部。

  4.根据权利要求1所述的生物循环污水反应池,其特征在于,所述沉淀箱的底部通过地脚螺栓固定于所述底面上,所述沉淀箱的高度不小于所述中心圆池的高度。

  5.根据权利要求1所述的生物循环污水反应池,其特征在于,所述生物循环污水反应池还包括设置于所述中心圆池底部的微孔曝气器。

  6.根据权利要求1至5任意一项所述的生物循环污水反应池,其特征在于,所述隔板平行于所述环形外侧壁的径向。

  7.根据权利要求1至5任意一项所述的生物循环污水反应池,其特征在于,多个所述隔板沿所述环形内侧壁的周向等间隔设置。

  8.根据权利要求1至5任意一项所述的生物循环污水反应池,其特征在于,所述连通口设置于所述隔板的底部或顶部,相邻的所述隔板的连通口上下错开设置。

  9.根据权利要求1至5任意一项所述的生物循环污水反应池,其特征在于,所述环形内侧壁和所述环形外侧壁均垂直于所述底面。

  说明书

  一种生物循环污水反应池

  技术领域

  本实用新型涉及污水处理领域,尤其涉及一种生物循环污水反应池。

  背景技术

  城市河流或湖泊与人们的生活居住环境紧密相关,都属于生态敏感区域。这些水体易受城市污水排放的污染,而且自我修复能力很差,很容易导致黑臭水体产生。因此,城市内河和湖泊的污染对于环境影响更为明显。

  目前有很多用于减少水污染的污水处理系统,然而这些污水处理系统普遍存在占地面积过大的问题,结构冗余且建造成本高。

  鉴于此,有必要提出一种生物循环污水反应池以解决或至少缓解上述缺陷。

  实用新型内容

  本实用新型的主要目的在于提供一种生物循环污水反应池,该生物循环污水反应池旨在解决现在污水处理系统占地面积过大的技术问题。

  为了实现上述目的,本实用新型提供一种生物循环污水反应池,包括:

  池体,包括底面、同心地设置于所述底面上的环形内侧壁和环形外侧壁;所述环形内侧壁和所述底面围合形成中心圆池;所述环形内侧壁、所述环形外侧壁和所述底面围合形成环形池;

  所述环形池内周向分布有多块隔板,多块所述隔板将所述环形池分割成多个中间池以及相毗邻的一个进水子池和一个出水子池;所述进水子池和所述出水子池之间的所述隔板为封闭式隔板,其余的所述隔板均为设有连通口的连通式隔板;所述进水子池上设置有进水端口,所述出水子池与所述中心圆池通过管道连通;所述进水子池、所述出水子池以及每个所述中间池上均设置有覆盖件;

  设置于所述中心圆池内的沉淀箱,所述沉淀箱上设置有进水过滤口,所述沉淀箱靠近顶部的位置设置有与所述生物循环污水反应池的出水系统连接的出水端口。

  优选地,所述生物循环污水反应池还包括回流管和设置于所述回流管上的泵体,所述回流管连通所述中心圆池和进水子池,所述泵体用于将所述中心圆池内的水抽回进水子池内。

  优选地,所述回流管的第一端靠近所述中心圆池的底部,所述回流管的第二端靠近进水子池的顶部。

  优选地,所述沉淀箱的底部通过地脚螺栓固定于所述底面上,所述沉淀箱的高度不小于所述中心圆池的高度。

  优选地,所述生物循环污水反应池还包括设置于所述中心圆池底部的微孔曝气器。

  优选地,所述隔板平行于所述环形外侧壁的径向。

  优选地,多个所述隔板沿所述环形内侧壁的周向等间隔设置。

  优选地,所述连通口设置于所述隔板的底部或顶部,相邻的所述隔板的连通口上下错开设置。

  优选地,所述环形内侧壁和所述环形外侧壁均垂直于所述底面。

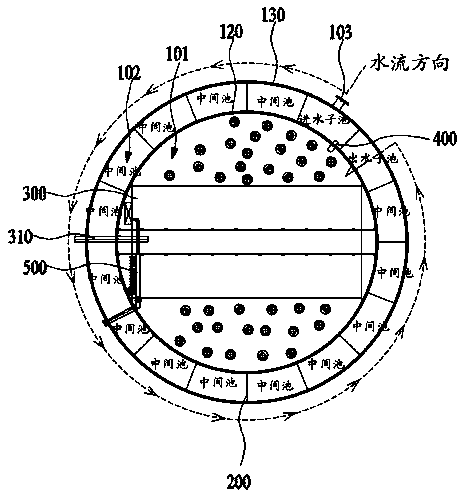

  本申请的方案中,生物循环污水反应池用于配合处理污水的微生物进行使用。池体内形成有中心圆池、进水子池、出水子池以及多个中间池,中心圆池内可加入好氧菌群作为好氧池使用,进水子池和靠近进水子池的一部分中间池内可以加入厌氧菌群作为厌氧池使用,出水子池和另一部分中间池内可以加入兼性菌群作为缺氧池使用。具体使用时,污水从进水子池进入后顺次流过各个中间池进入出水子池,再从出水子池进入中心圆池。中心圆池内设置有沉淀箱,沉淀箱外的污水经进水过滤口过滤后进入沉淀箱内,最后清液从沉淀箱顶部位置的出水端口流出。本实用新型中,由于充分缩小了缺氧单元、厌氧单元和好氧单元之间的间距,使其结合成一个紧凑的圆形结构,不仅可以大幅减少占地面积,还可以大幅减少各管道的施工长度,从而减少建造成本。
