成都污水处理:分层处理污水方法

来源:四川名膜 时间:2020-06-12 13:56:48 浏览:

成都污水处理:本发明公开了一种分层处理污水装置,包括罐体,罐体底部安装有清理装置,清理装置一侧安装有限位栓,限位栓转动贯穿罐体侧壁,限位栓上方罐体侧壁安装有观察窗,观察窗上方罐体内安装有过滤装置,过滤装置包括第一转动板,第一转动板上端面固定连接转轴,转轴上端固定连接转轮,第一转动板两端的侧壁分别固定连接两组过滤网,过滤网自由端固定连接第二转动板,使得能够进行不间断进水的污水处理工作,进而加快了工作效率,同时避免处理过滤网污渍时造成过滤网污渍随处掉落的情况发生,进而提高了工作质量,使得能够快速清理罐体的内底,能够便于对罐体内底的清理,同时提高了清理的工作质量。

成都污水处理:分层处理污水方法



  权利要求书

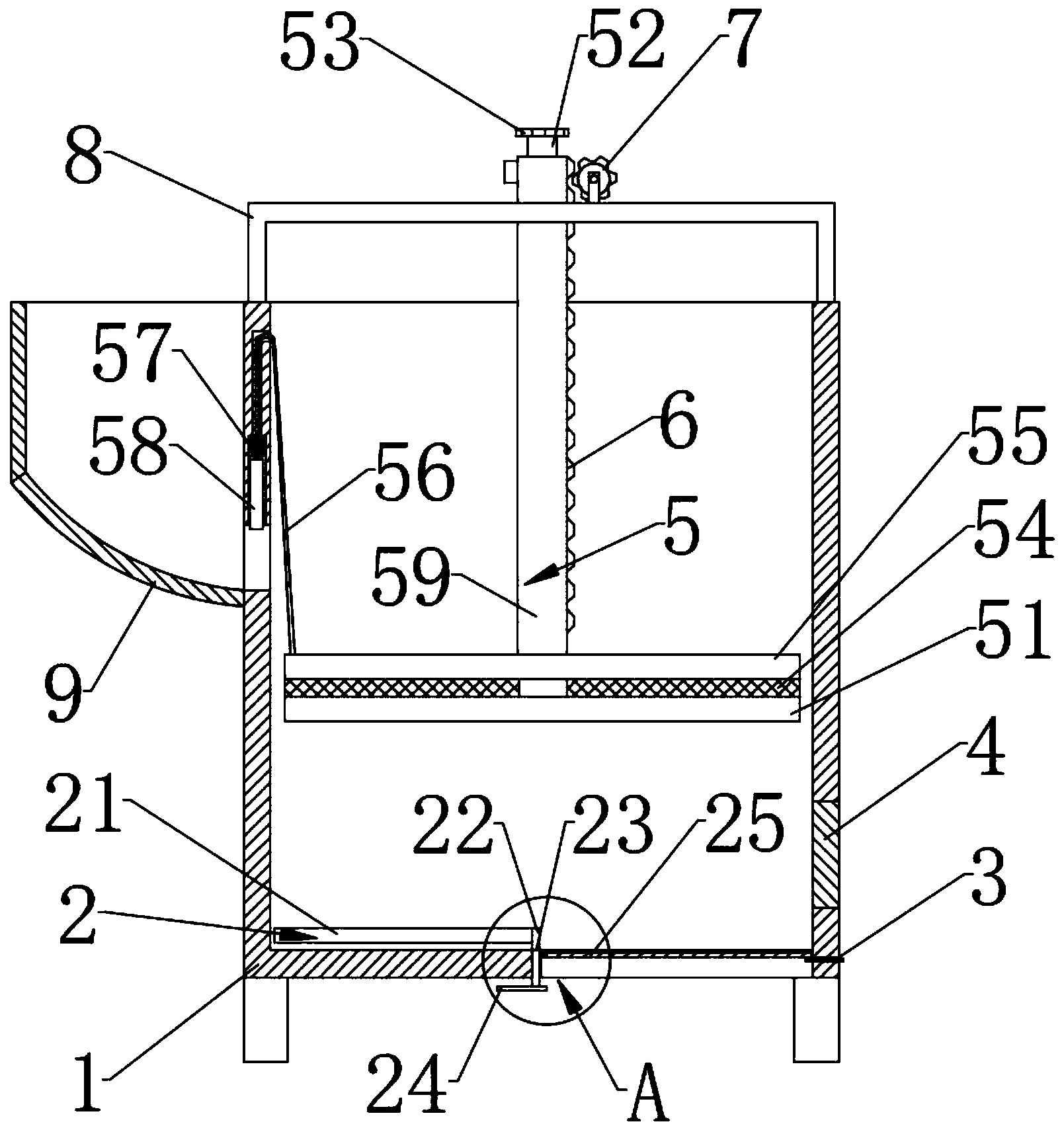

  1.一种分层处理污水装置,包括罐体(1),其特征在于:所述罐体(1)底部安装有清理装置(2),所述清理装置(2)一侧安装有限位栓(3),所述限位栓(3)转动贯穿罐体(1)侧壁,所述限位栓(3)上方罐体(1)侧壁安装有观察窗(4),所述观察窗(4)上方罐体(1)内安装有过滤装置(5),所述过滤装置(5)包括第一转动板(51),所述第一转动板(51)上端面固定连接转轴(52),所述转轴(52)上端固定连接转轮(53),所述第一转动板(51)两端的侧壁分别固定连接两组过滤网(54),所述过滤网(54)自由端固定连接第二转动板(55),所述第二转动板(55)上端一侧固定连接拉绳(56)一端,所述拉绳(56)另一端贯穿罐体(1)和弹簧(57)固定连接挡板(58),所述弹簧(57)位于罐体(1)内,所述弹簧(57)上端固定连接罐体(1),所述弹簧(57)下端固定连接挡板(58),所述挡板(58)滑动卡接位于罐体(1)内,所述第二转动板(55)上端面固定连接转动杆(59),所述转动杆(59)内转动贯穿有转轴(52),所述转动杆(59)外壁固定连接有轮齿(6),所述轮齿(6)与齿轮(7)啮合,所述齿轮(7)转动安装在安装座(8)上,所述安装座(8)固定安装在罐体(1)上端,所述安装座(8)一侧下方安装有蓄水箱(9),所述蓄水箱(9)安装在罐体(1)侧壁。

  2.根据权利要求1所述的一种分层处理污水装置,其特征在于:所述清理装置(2)包括刮板(21),所述刮板(21)远离罐体(1)内壁一侧固定连接转杆(22),所述转杆(22)贯穿密封垫(23),所述密封垫(23)下端面密封接触罐体(1)内底面,所述转杆(22)转动贯穿罐体(1)底部连接把手(24),所述把手(24)靠近限位栓(3)一侧设有隔板(25),所述隔板(25)转动贯穿罐体(1)底部,所述隔板(25)一侧下端与限位杆(3)转动接触。

  3.根据权利要求2所述的一种分层处理污水装置,其特征在于:所述刮板(21)长度等同于罐体(1)内部长度的二分之一,所述把手(24)位于罐体(1)下方,所述隔板(25)为半圆形结构,所述隔板(25)直径等同于罐体(1)内直径,所述隔板(25)侧壁与罐体(1)移动密封接触。

  4.根据权利要求1所述的一种分层处理污水装置,其特征在于:所述限位栓(3)位于隔板(25)转动开口方向一侧,所述观察窗(4)为圆弧板形结构。

  5.根据权利要求1所述的一种分层处理污水装置,其特征在于:所述第一转动板(51)为两组四分之一圆相对连接组成,所述第一转动板(51)长度等同于罐体(1)的内直径,所述转轮(53)位于转动杆(59)上方,所述过滤网(54)为扇形结构,所述第二转动板(55)与第一转动板(51)结构相同,所述挡板(58)为扇形结构,所述挡板(58)位于靠近蓄水箱(9)一侧,所述转动杆(59)为中空圆柱形结构。

  6.根据权利要求1所述的一种分层处理污水装置,其特征在于:所述安装座(8)为倒“C”字型结构,所述蓄水箱(9)内底部为弧形状,且所述蓄水箱(9)底部靠近挡板(58)一侧低于蓄水箱(9)远离挡板(58)一侧。

  说明书

  一种分层处理污水装置

  技术领域

  本发明涉及机械设备技术领域,具体为一种分层处理污水装置。

  背景技术

  污水处理:为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域,也越来越多地走进寻常百姓的日常生活。

  现有技术中,大多数污水处理设备不能够进行不间断进水的污水处理工作,进而影响了工作效率,同时都在处理过滤网污渍时造成过滤网污渍随处掉落的情况发生,进而影响了工作质量,不能够快速清理罐体的内底,同时不便于对罐体内底的清理,影响了清理罐体内底的工作质量,为此我们提出一种分层处理污水装置用于解决上述问题。

  发明内容

  本发明的目的在于提供一种分层处理污水装置,以解决上述背景技术中提出的问题。

  为实现上述目的,本发明提供如下技术方案:一种分层处理污水装置,包括罐体,所述罐体底部安装有清理装置,所述清理装置一侧安装有限位栓,所述限位栓转动贯穿罐体侧壁,所述限位栓上方罐体侧壁安装有观察窗,所述观察窗上方罐体内安装有过滤装置,所述过滤装置包括第一转动板,所述第一转动板上端面固定连接转轴,所述转轴上端固定连接转轮,所述第一转动板两端的侧壁分别固定连接两组过滤网,所述过滤网自由端固定连接第二转动板,所述第二转动板上端一侧固定连接拉绳一端,所述拉绳另一端贯穿罐体和弹簧固定连接挡板,所述弹簧位于罐体内,所述弹簧上端固定连接罐体,所述弹簧下端固定连接挡板,所述挡板滑动卡接位于罐体内,所述第二转动板上端面固定连接转动杆,所述转动杆内转动贯穿有转轴,所述转动杆外壁固定连接有轮齿,所述轮齿与齿轮啮合,所述齿轮转动安装在安装座上,所述安装座固定安装在罐体上端,所述安装座一侧下方安装有蓄水箱,所述蓄水箱安装在罐体侧壁。

  优选的,所述清理装置包括刮板,所述刮板远离罐体内壁一侧固定连接转杆,所述转杆贯穿密封垫,所述密封垫下端面密封接触罐体内底面,所述转杆转动贯穿罐体底部连接把手,所述把手靠近限位栓一侧设有隔板,所述隔板转动贯穿罐体底部,所述隔板一侧下端与限位杆转动接触。

  优选的,所述刮板长度等同于罐体内部长度的二分之一,所述把手位于罐体下方,所述隔板为半圆形结构,所述隔板直径等同于罐体内直径,所述隔板侧壁与罐体移动密封接触。

  优选的,所述限位栓位于隔板转动开口方向一侧,所述观察窗为圆弧板形结构。

  优选的,第一转动板为两组四分之一圆相对连接组成,所述第一转动板长度等同于罐体的内直径,所述转轮位于转动杆上方,所述过滤网为扇形结构,所述第二转动板与第一转动板结构相同,所述挡板为扇形结构,所述挡板位于靠近蓄水箱一侧,所述转动杆为中空圆柱形结构。

  优选的,所述安装座为倒“C”字型结构,所述蓄水箱内底部为弧形状,且所述蓄水箱底部靠近挡板一侧低于蓄水箱远离挡板一侧。

  与现有技术相比,本发明的有益效果是:

  1.本发明将污水由蓄水箱进入罐体内,操作过滤装置,对过滤网进行清理,清理完成后,驱动齿轮使过第二转动板向下移动,第二转动板向下移动拉动拉绳向下移动,拉绳另一端拉动挡板压缩弹簧,使挡板下端面与罐体分离,进而污水可进入罐体内的第二转动板上,此时完成了不间断进水的污水处理工作,进而加快了工作效率,同时避免处理过滤网污渍时造成过滤网污渍随处掉落的情况发生,进而提高了工作质量。

  2.通过观察窗对罐体底部进行观察是否有残留污渍,操作清理装置,进而完成了罐体底部污渍的清理工作,使得能够快速清理罐体的内底,能够便于对罐体内底的清理,同时提高了清理的工作质量。
