成都污水一体化废水处理设备可调回流设备

来源:四川名膜 时间:2020-06-17 10:12:06 浏览:

本申请属水处理设备技术领域,尤其涉及一种适用于污水一体化废水处理设备的可调回流装置,包括水池本体,所述水池本体内部设置隔板,所述隔板将水池本体内部分割为不同的功能区域,该装置还包括流量调节机构,所述流量调节机构可调节进入不同的功能区域水的流量和比例。采用本回流装置,既可以节省空间,又可以按需调节回流量,在一体化设备进水量较低时,可以保证水循环流动减少原设备对空间的占用,使设备空间得到高效利用,有利于本申请的可调回流装置内菌群处于最佳状态,有利于本申请的可调回流装置取得良好的氨氮和COD去除效果,可以使设备高效的运行,本申请的设备在环保设备领域将具有广泛用途。

成都污水一体化废水处理设备可调回流设备



  权利要求书

  1.一种适用于污水一体化废水处理设备的可调回流装置,包括水池本体,所述水池本体内部设置隔板,所述隔板将水池本体内部分割为不同的功能区域,其特征在于:还包括流量调节机构,所述流量调节机构可调节进入不同的功能区域水的流量和比例。

  2.如权利要求1所述的适用于污水一体化废水处理设备的可调回流装置,其特征在于:所述水池本体内部设置两个隔板,所述两个隔板将水池本体分为进水池、回流池和沉淀池三个不同的功能区域,所述回流池与所述沉淀池间设有隔板,所述进水池位于中部,所述回流池与所述沉淀池位于所述进水池的两侧,所述进水池底部或顶部设有进水口,所述回流池与所述沉淀池底部设有出水口,用于将水流至相应的工艺池。

  3.如权利要求2所述的适用于污水一体化废水处理设备的可调回流装置,其特征在于:所述回流池与所述沉淀池间设有隔板位于同一高度,以实现两侧进水均匀,控制回流比例为1/2。

  4.如权利要求3所述的适用于污水一体化废水处理设备的可调回流装置,其特征在于:所述流量调节机构为所述出水口设有调流开关,可以对回流比例进行调节。

  5.如权利要求4所述的适用于污水一体化废水处理设备的可调回流装置,其特征在于:通过电磁流量计与调流开关的配合实现更准确的对流量比例的调节。

  6.如权利要求2所述的适用于污水一体化废水处理设备的可调回流装置,其特征在于:所述流量调节机构为旋转可调式阀门,所述旋转可调式阀门设置在所述进水池和回流池之间的隔板上端,用于调节回流量。

  7.如权利要求6所述的适用于污水一体化废水处理设备的可调回流装置,其特征在于:所述旋转可调式阀门有三个档位,通过旋转调节闸门,控制水流溢出。

  8.如权利要求7所述的适用于污水一体化废水处理设备的可调回流装置,其特征在于:所述旋转可调式阀门由前端的手动旋转把手控制闸门切换。

  9.如权利要求6所述的适用于污水一体化废水处理设备的可调回流装置,其特征在于:所述可调式阀门嵌入在隔板中,可以上下移动,控制水流溢出。

  10.如权利要求9所述的适用于污水一体化废水处理设备的可调回流装置,其特征在于:所述可调式阀门由上端的手动旋转把手控制上下移动。

  说明书

  一种适用于污水一体化废水处理设备的可调回流装置

  技术领域

  本申请属水处理设备技术领域,尤其涉及适用于污水一体化废水处理设备回流装置。

  背景技术

  我国在大力建设新农村,构建生态文明社会,实现乡村振兴,但居住较为分散、市政配套尚不完善的农村地区,并没有相对集中的污水处理厂,而各家各户产生的分散式污水一般都直接外排,严重制约了乡村振兴的步伐。分散式污水处理一体化技术作为小型的污水处理设施可以就地解决新农村、旅游度假区等偏远地区产生的生活污水。

  传统AAO分散式污水一体化设备作为一套整体设备,为了保证可以在处理废水各项指标达标的情况下,通常在好氧池后设置生化沉淀池和絮凝沉淀池的方式来调节回流量完善工艺,该方式无法准确的控制水流的分流量,无法按水流的分流或回流比进行调节,另外该方式也存设备占用空间大,设备运行效率低的问题。

  发明内容

  为了解决上述问题之一,本申请提供一种适用于污水一体化废水处理设备的可调回流装置,包括水池本体,所述水池本体内部设置隔板,所述隔板将水池本体内部分割为不同的功能区域,其特征在于:还包括流量调节机构,所述流量调节机构可调节进入不同的功能区域水的流量和比例。

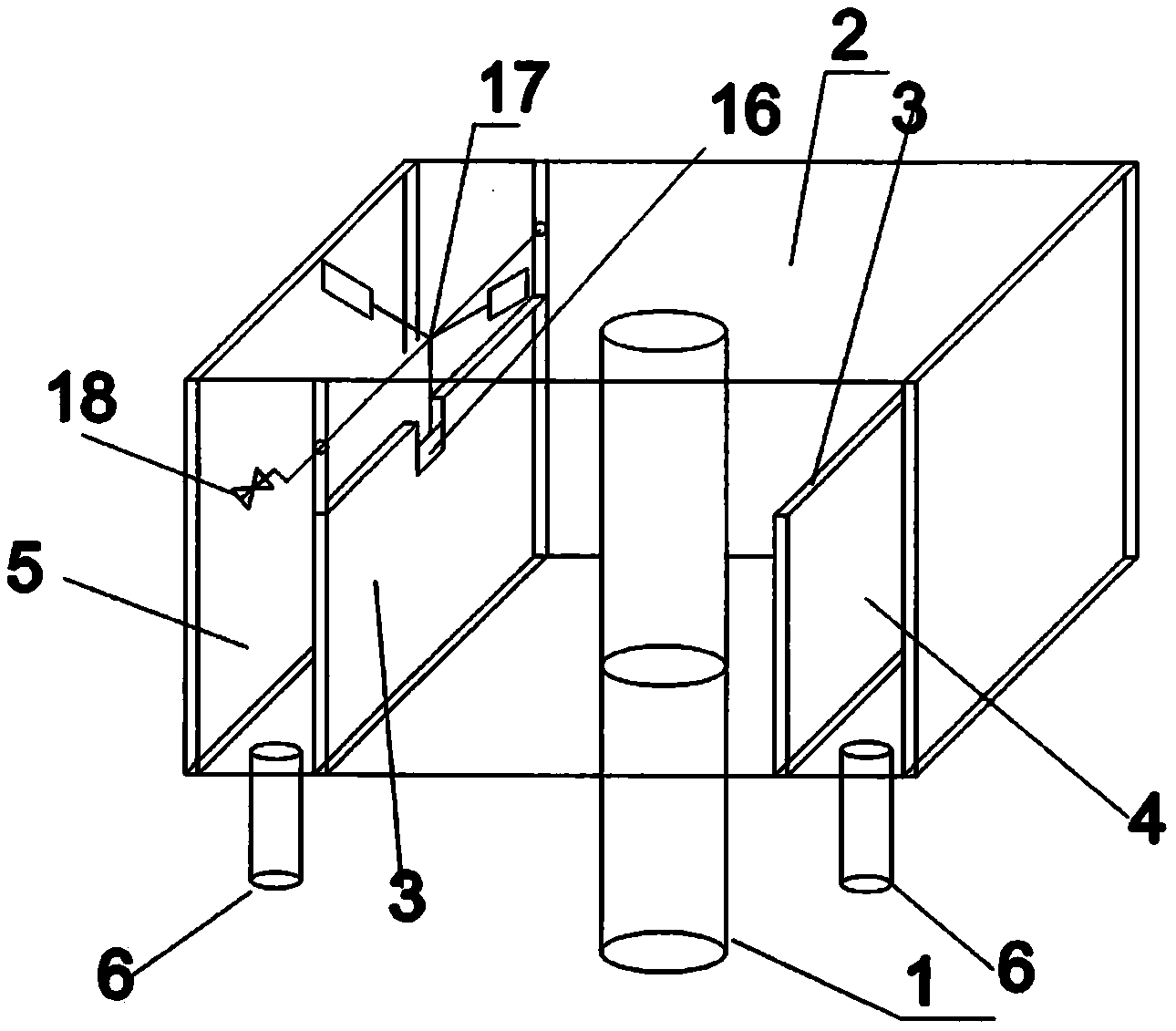

  优选地,所述水池本体内部设置两个隔板,所述两个隔板,将水池本体分为进水池、回流池和沉淀池三个不同的功能区域,所述回流池与所述沉淀池间设有隔板,所述进水池位于中部,所述回流池与所述沉淀池位于所述进水池的两侧,所述进水池底部或顶部设有进水口,所述回流池与所述沉淀池底部设有出水口,用于将水流至相应的工艺池。

  优选地,所述回流池与所述沉淀池间设有隔板位于同一高度,以实现两侧进水均匀,控制回流比例为1/2。

  优选地,所述流量调节机构为所述出水口设有调流开关,可以对回流比例进行调节。

  优选地,通过电磁流量计与调流开关的配合实现更准确的对流量比例的调节。

  优选地,所述流量调节机构为旋转可调式阀门,所述旋转可调式阀门设置在所述进水池和回流池之间的隔板上端,用于调节回流量。

  优选地,所述旋转可调式阀门有三个档位,通过旋转调节闸门,控制水流溢出。

  优选地,所述旋转可调式阀门由前端的手动旋转把手控制闸门切换。

  优选地,所述可调式阀门嵌入在隔板中,可以上下移动,控制水流溢出。

  优选地,所述可调式阀门由上端的手动旋转把手控制上下移动。

  与现有技术相比,本申请的可调回流装置取得以下显著的进步,原有的技术方案中,硝化液回流是在沉淀池中通过泵来进行回流。本申请的回流装置可以按需调节硝化液回流比,在农村污水量排放低的时候调大回流比。在中间区域的污泥可用于污泥留种。该装置在污水处理装置占用极少的空间,具有良好的分流控制功能,由进水流量控制回流比例,采用本回流装置,既可以节省空间,又可以按需调节回流量,在一体化设备进水量较低时,可以保证水循环流动,具有运行维护简单,运行费用低等特点。

  另外,本申请采用旋转可调式回流装置,一方面可以更加减少原设备对空间的占用,使设备空间得到高效利用。另一方面,此装置也可以智能调节回流流量,有利于本申请的可调回流装置内菌群处于最佳状态,有利于本申请的可调回流装置取得良好的氨氮和COD去除效果,可以使设备高效的运行,本申请的设备在环保设备领域将具有广泛用途。
