成都乡镇用一体化污水处理工艺

来源:四川名膜 时间:2020-06-24 13:54:44 浏览:

本发明公开了一种乡镇用一体化污水处理装置,包括筛选筒本体、粉碎筒本体和搅拌筒本体,所述筛选筒本体通过第一输液组件与粉碎筒本体相连接,所述筛选筒本体通过第二输液组件与搅拌筒本体相连接,本发明一种乡镇用一体化污水处理装置通过筛选筒本体对污水中的大分子杂质进行分级筛选,并通过第一输液组件对筛选筒本体内的大分子的杂质进行输送至粉碎筒本体内进行粉碎,通过第二输液组件对筛选筒本体内的小分子杂质输送至搅拌筒本体内,从而通过搅拌筒本体对小分子杂质与处理药剂进行充分的反应,从而有效的提高了本发明对污水进行处理的质量,进而有效的提高了本发明的使用精度。

成都乡镇用一体化污水处理工艺



  权利要求书

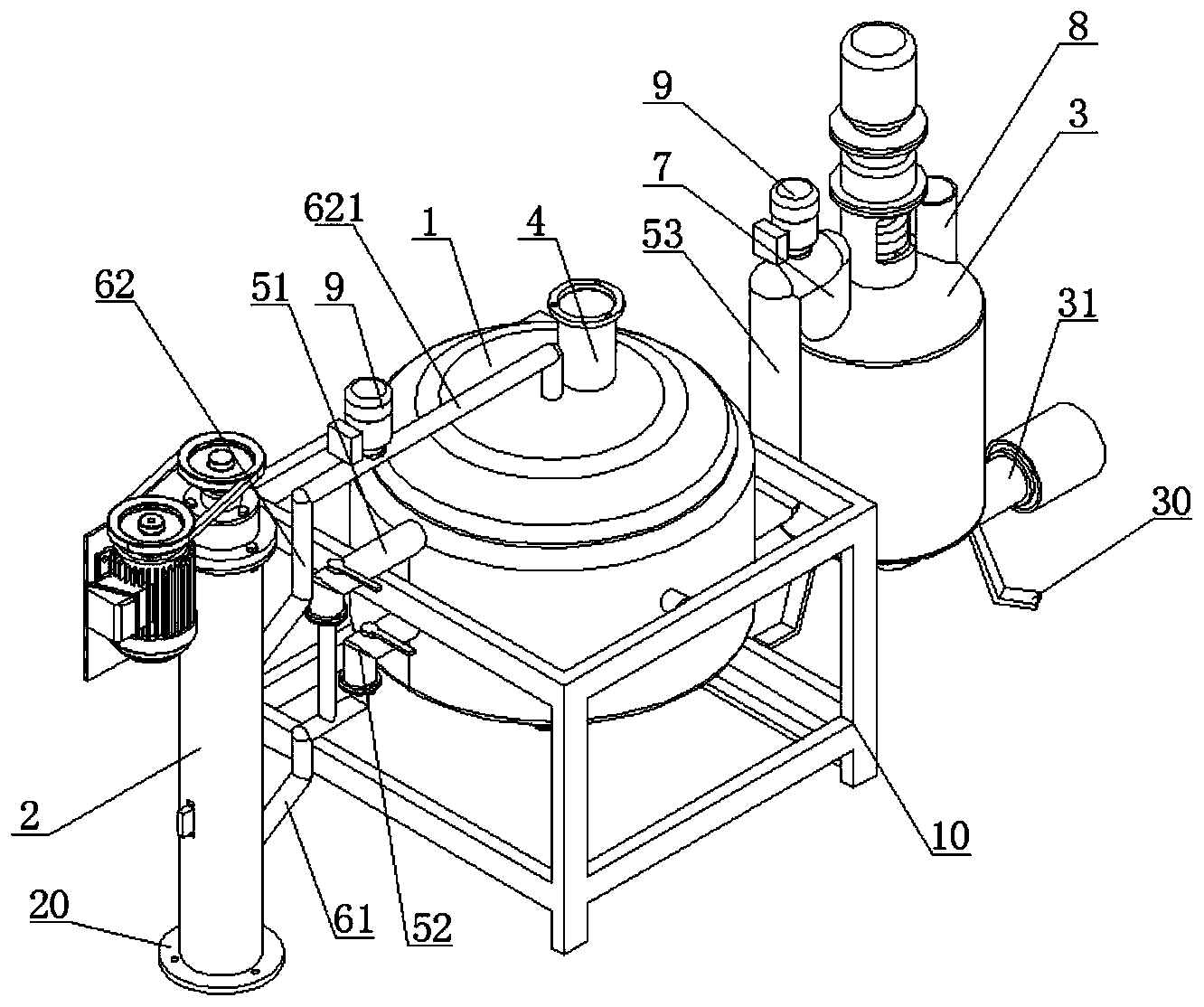

  1.一种乡镇用一体化污水处理装置,包括筛选筒本体(1)、粉碎筒本体(2)和搅拌筒本体(3),其特征在于:所述筛选筒本体(1)通过第一输液组件与粉碎筒本体(2)相连接,所述筛选筒本体(1)通过第二输液组件与搅拌筒本体(3)相连接;

  所述筛选筒本体(1)包括外筒体(101)、设置在外筒体(101)内部的内筒体(102)、贯穿于外筒体(101)与内筒体(102)相连接的振动电机(104)以及均匀设置在内筒体(102)内的过滤板组件;

  所述过滤板组件包括以内筒体(102)的高度方向依次设置的第一过滤筛板(1031)、第二过滤筛板(1032)和第三过滤筛板(1033),所述第一过滤筛板(1031)、第二过滤筛板(1032)和第三过滤筛板(1033)将内筒体(102)依次设置为第一过滤腔、第二过滤腔和第三过滤腔;

  所述第一输液组件包括设置与第一过滤腔相连通的第一排放管(51)、与第二过滤腔相连通的第二排放管(52)、设置在粉碎筒上与第一排放管(51)和第二排放管(52)相连通的第一输送管(61)、设置在粉碎筒上的第二输送管(62)以及与第二输送管(62)相连通的第二进液管(621);

  所述第二输液组件包括与第三过滤腔相连通的第三排放管(53)与第三排放管(53)相连通的第三进液管(7),所述第三进液管(7)与搅拌筒本体(3)的上端一体成型,且第三进液管(7)与第三排放管(53)也通过连接法兰相连接。

  2.根据权利要求1所述的一种乡镇用一体化污水处理装置,其特征在于,所述振动电机(104)的输出轴贯穿与外筒体(101)与内筒体(102)相连接,所述内筒体(102)的上端设置有密封盖体,进而便于通过密封盖体对内筒体(102)进行密封,所述密封盖体上设置有第一进液管(4),所述第一进液管(4)通过连接管道外接与污水区。

  3.根据权利要求2所述的一种乡镇用一体化污水处理装置,其特征在于,所述第一过滤筛板(1031)、第二过滤筛板(1032)和第三过滤筛板(1033)上过滤孔,且第一过滤筛板(1031)、第二过滤筛板(1032)和第三过滤筛板(1033)上的过滤孔依次递减。

  4.根据权利要求1所述的一种乡镇用一体化污水处理装置,其特征在于,所述第一排放管(51)和第二排放管(52)分别贯穿与外筒体(101)与第一输送管(61)相连通,所述第一排放管(51)、第二排放管(52)和第一输送管(61)之间通过三通阀相连接,且第一排放管(51)和第二排放管(52)与外筒体(101)相连接处设置有密封圈,所述密封圈设置为橡胶材质。

  5.根据权利要求4所述的一种乡镇用一体化污水处理装置,其特征在于,所述第二输送管(62)和第二进液管(621)之间通过连接法兰相连通,所述第二进液管(621)远离与第二输送管(62)相连接的一端与内筒体(102)相连通。

  6.根据权利要求1所述的一种乡镇用一体化污水处理装置,其特征在于,所述粉碎筒本体(2)内设置有粉碎轴(22)以及用于与粉碎轴(22)相连接的第一驱动组件,所述第一驱动组件包括第一驱动电机(23)、与第一驱动电机(23)的输出轴相连接的主动轮(241)、通过传输皮带(243)与主动轮(241)相连接的从动轮(242)、与从动轮(242)固定连接的驱动轴以及设置在驱动轴与粉碎轴(22)之间的第一轴承座(251),所述驱动轴通过连接法兰与第一轴承座(251)的上端相连接,所述第一轴承座(251)的下端也通过连接法兰与粉碎筒本体(2)相连接。

  7.根据权利要求6所述的一种乡镇用一体化污水处理装置,其特征在于,所述粉碎轴(22)的另一端设置有第二轴承座(252),所述第二轴承座(252)与粉碎筒本体(2)的内腔底端固定连接,所述第一轴承座(251)和第二轴承座(252)内分别设置有连接轴承。

  8.根据权利要求7所述的一种乡镇用一体化污水处理装置,其特征在于,所述搅拌筒本体(3)包括设置在第三进液管(7)旁的加药筒(8)、设置在搅拌筒本体(3)下端另一侧的排污管(31),设置在搅拌筒本体(3)内设置搅拌轴(32)以及用于驱动搅拌轴(32)的第二驱动组件,所述第二驱动组件包括第二驱动电机(33)、减速器(34)以及刚性联轴器(35)构成,所述第二驱动电机(33)的输出轴与减速器(34)输入轴通过连接法兰相连接,所述减速器(34)的输出轴与搅拌轴(32)相连接,所述搅拌轴(32)上均匀设置有搅拌叶片(321),所述搅拌叶片(321)通过连接轴套与搅拌轴(32)相连接,所述搅拌轴(32)与减速器(34)之间通过刚性联轴器(35)相连接,且搅拌轴(32)与刚性联轴器(35)相连接处设置有连接轴承,且搅拌轴(32)贯穿于搅拌筒本体(3)与刚性联轴器(35)相连接。

  9.根据权利要求8所述的一种乡镇用一体化污水处理装置,其特征在于,还包括设置在粉碎筒本体(2)内的紫外线杀菌灯(26),所述紫外线杀菌灯(26)通过安装灯座设置在粉碎筒本体(2)内,且安装灯座与粉碎筒本体(2)固定通过固定螺钉相连接,所述紫外线杀菌灯(26)通过导线外接与设置在粉碎筒本体(2)外的紫外线控制器(261)。

  说明书

  一种乡镇用一体化污水处理装置

  技术领域

  本发明涉及污水处理相关技术领域,具体为一种乡镇用一体化污水处理装置。

  背景技术

  村镇污水主要由生活污水和农业废水组成。生活污水成分比较固定,主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物,比较适合于细菌的生长,成为细菌、病毒生存繁殖的场所;但生活污水一般不含有毒性,且具有一定的肥效,可用来灌溉农田。农业废水的成分则多种多样,不同的季节,不同的地方,不同发展目标的村镇,其废水需要用不同的处理方法。而生活污水就是日常生活产生的污水,是指各种形式的无机物和有机物的复杂混合物,包括:①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。

  本发明的发明人发现,现有技术中的乡镇用污水处理装置由于其本身的设计特点,结构简单且使用方式单一,存在以下的问题:

  ①现有技术中的乡镇用污水处理装置在实际的使用过程中不便于对污水中的大分子杂质,例如漂浮、悬浮的大小固体颗粒或者胶状和凝胶状扩散物进行分级处理,从而易使得大分子堵塞污水处理装置的管口,进而降低了对污水进行处理的精度;

  ②现有技术中的乡镇用污水处理装置在实际的使用过程中不便于对污水进行反复的处理,从而降低了对污水处理的质量;

  为此,我们提出了一种乡镇用一体化污水处理装置。

  发明内容

  本发明的目的在于提供一种乡镇用一体化污水处理装置,旨在改善现有技术中的乡镇用污水处理装置由于其本身的设计特点,结构简单且使用方式单一,不便于对污水中的大分子杂质,进行分级处理,从而易使得大分子堵塞污水处理装置的管口,进而降低了对污水进行处理的精度以及不便于对污水进行反复的处理,从而降低了对污水处理的质量的问题。

  为实现以上目的,本发明通过以下技术方案予以实现:一种乡镇用一体化污水处理装置,包括筛选筒本体、粉碎筒本体和搅拌筒本体,筛选筒本体通过第一输液组件与粉碎筒本体相连接,筛选筒本体通过第二输液组件与搅拌筒本体相连接;

  筛选筒本体包括外筒体、设置在外筒体内部的内筒体、贯穿于外筒体与内筒体相连接的振动电机以及均匀设置在内筒体内的过滤板组件;

  过滤板组件包括以内筒体的高度方向依次设置的第一过滤筛板、第二过滤筛板和第三过滤筛板,第一过滤筛板、第二过滤筛板和第三过滤筛板将内筒体依次设置为第一过滤腔、第二过滤腔和第三过滤腔;

  第一输液组件包括设置与第一过滤腔相连通的第一排放管、与第二过滤腔相连通的第二排放管、设置在粉碎筒上与第一排放管和第二排放管相连通的第一输送管、设置在粉碎筒上的第二输送管以及与第二输送管相连通的第二进液管;

  第二输液组件包括与第三过滤腔相连通的第三排放管与第三排放管相连通的第三进液管,第三进液管与搅拌筒本体的上端一体成型,且第三进液管与第三排放管也通过连接法兰相连接。

  通过采用上述技术方案,进而便于通过筛选筒本体对污水中的大分子杂质进行分级筛选,并通过第一输液组件对筛选筒本体内的大分子的杂质进行输送至粉碎筒本体内进行粉碎,通过第二输液组件对筛选筒本体内的小分子杂质输送至搅拌筒本体内,从而通过搅拌筒本体对小分子杂质与处理药剂进行充分的反应,从而有效的提高了本发明对污水进行处理的质量,进而有效的提高了本发明的使用精度。

  较佳的,振动电机的输出轴贯穿与外筒体与内筒体相连接,内筒体的上端设置有密封盖体,进而便于通过密封盖体对内筒体进行密封,密封盖体上设置有第一进液管,第一进液管通过连接管道外接与污水区。

  通过采用上述技术方案,进而便于通过第一进液管对污水区内的污水进行引流至筛选筒本体内,通过振动电机带动内筒体振动,从而便于内筒体对污水处理中大分子杂质进行筛分,从而有效的提高了本发明对污水处理中大分子杂质进行筛分的质量,从而有效的提高了污水处理中大分子杂质的生产效率,从而有效提高了本发明的使用精度。

  较佳的,第一过滤筛板、第二过滤筛板和第三过滤筛板上过滤孔,且第一过滤筛板、第二过滤筛板和第三过滤筛板上的过滤孔依次递减。

  通过采用上述技术方案,进而便于对在污水处理中大分子杂质进行分级筛分,从而有效的提高了污水处理中大分子杂质的筛分精度。

  较佳的,第一排放管和第二排放管分别贯穿与外筒体与第一输送管相连通,第一排放管、第二排放管和第一输送管之间通过三通阀相连接,且第一排放管和第二排放管与外筒体相连接处设置有密封圈,密封圈设置为橡胶材质。

  通过采用上述技术方案,进而便于通过密封圈有效的增加了第一排放管和第二排放管与外筒体相连接的气密性,进而有效的提高了第一排放管和第二排放管对第一过滤腔和第二过滤腔内的大分子杂质进行引流。

  较佳的,第二输送管和第二进液管之间通过连接法兰相连通,第二进液管远离与第二输送管相连接的一端与内筒体相连通。

  通过采用上述技术方案,进而便于通过第二进液管对粉碎后的污水中大分子杂质在筛选筒本体内进行再次筛分,从而有效的提高了对污水处理的质量。

  较佳的,粉碎筒本体内设置有粉碎轴以及用于与粉碎轴相连接的第一驱动组件,第一驱动组件包括第一驱动电机、与第一驱动电机的输出轴相连接的主动轮、通过输送皮带与主动轮相连接的从动轮、与从动轮固定连接的驱动轴以及设置在驱动轴与粉碎轴之间的第一轴承座,驱动轴通过连接法兰与第一轴承座的上端相连接,第一轴承座的下端也通过连接法兰与粉碎筒本体相连接。

  通过采用上述技术方案,进而便于通过第一驱动电机带动主动轮转动,从而便于输送皮带带动主动轮转动,进而使得主动轮带动驱动轴转动,从而使得粉碎轴由于驱动轴的作用转动,从而使得粉碎筒本体内的大分子杂质由于粉碎轴的作用向上提升,并通过第二输送管以及第二进液管进入到筛选筒本体内。

  较佳的,粉碎轴的另一端设置有第二轴承座,第二轴承座与粉碎筒本体的内腔底端固定连接,第一轴承座和第二轴承座内分别设置有连接轴承。

  通过采用上述技术方案,进而便于通过第二连接轴承对粉碎轴的底端进行限位,从而有效的避免了粉碎轴发生滑动,从而有效的提高了本发明对大分子杂质进行粉碎提升的效率。

  较佳的,搅拌筒本体包括设置在第三进液管旁的加药筒、设置在搅拌筒本体下端另一侧的排污管,设置在搅拌筒本体内设置搅拌轴以及用于驱动搅拌轴的第二驱动组件,第二驱动组件包括第二驱动电机、减速器以及刚性联轴器构成,第二驱动电机的输出轴与减速器输入轴通过连接法兰相连接,减速器的输出轴与搅拌轴相连接,搅拌轴上均匀设置有搅拌叶片,搅拌叶片通过连接轴套与搅拌轴相连接,搅拌轴与减速器之间通过刚性联轴器相连接,且搅拌轴与刚性联轴器相连接处设置有连接轴承,且搅拌轴贯穿于搅拌筒本体与刚性联轴器相连接。

  通过采用上述技术方案,由于搅拌轴的一端贯穿于搅拌筒本体,进而便于对搅拌机构以及搅拌轴进行维修,进而有效的提高了本发明的使用精度,进而便于通过减速器对第二驱动电机转动频率进行控制,进而便于通过刚性联轴器带动搅拌轴转动,从而便于使得搅拌轴带动小分子杂质与处理药剂充分反应,并经排污管排出。

  较佳的,还包括设置在粉碎筒本体内的紫外线杀菌灯,紫外线杀菌灯通过安装灯座设置在粉碎筒本体内,且安装灯座与粉碎筒本体固定通过固定螺钉相连接,紫外线杀菌灯通过导线外接与设置在粉碎筒本体外的紫外线控制器。

  通过采用上述技术方案,进而便于通过紫外线控制器对紫外线杀局灯进行控制,进而便于通过紫外线杀菌灯对进入到粉碎筒本体内的大分子杂质进行杀菌,从而有效的提高了对污水处理的质量。

  与现有技术相比,本发明的有益效果是:本发明具有设计合理且操作简单的特点,本发明一种乡镇用一体化污水处理装置在包括筛选筒本体、粉碎筒本体和搅拌筒本体,所述筛选筒本体通过第一输液组件与粉碎筒本体相连接,所述筛选筒本体通过第二输液组件与搅拌筒本体相连接,进而便于通过筛选筒本体对污水中的大分子杂质进行分级筛选,并通过第一输液组件对筛选筒本体内的大分子的杂质进行输送至粉碎筒本体内进行粉碎,通过第二输液组件对筛选筒本体内的小分子杂质输送至搅拌筒本体内,从而通过搅拌筒本体对小分子杂质与处理药剂进行充分的反应,从而有效的提高了本发明对污水进行处理的质量,进而有效的提高了本发明的使用精度
