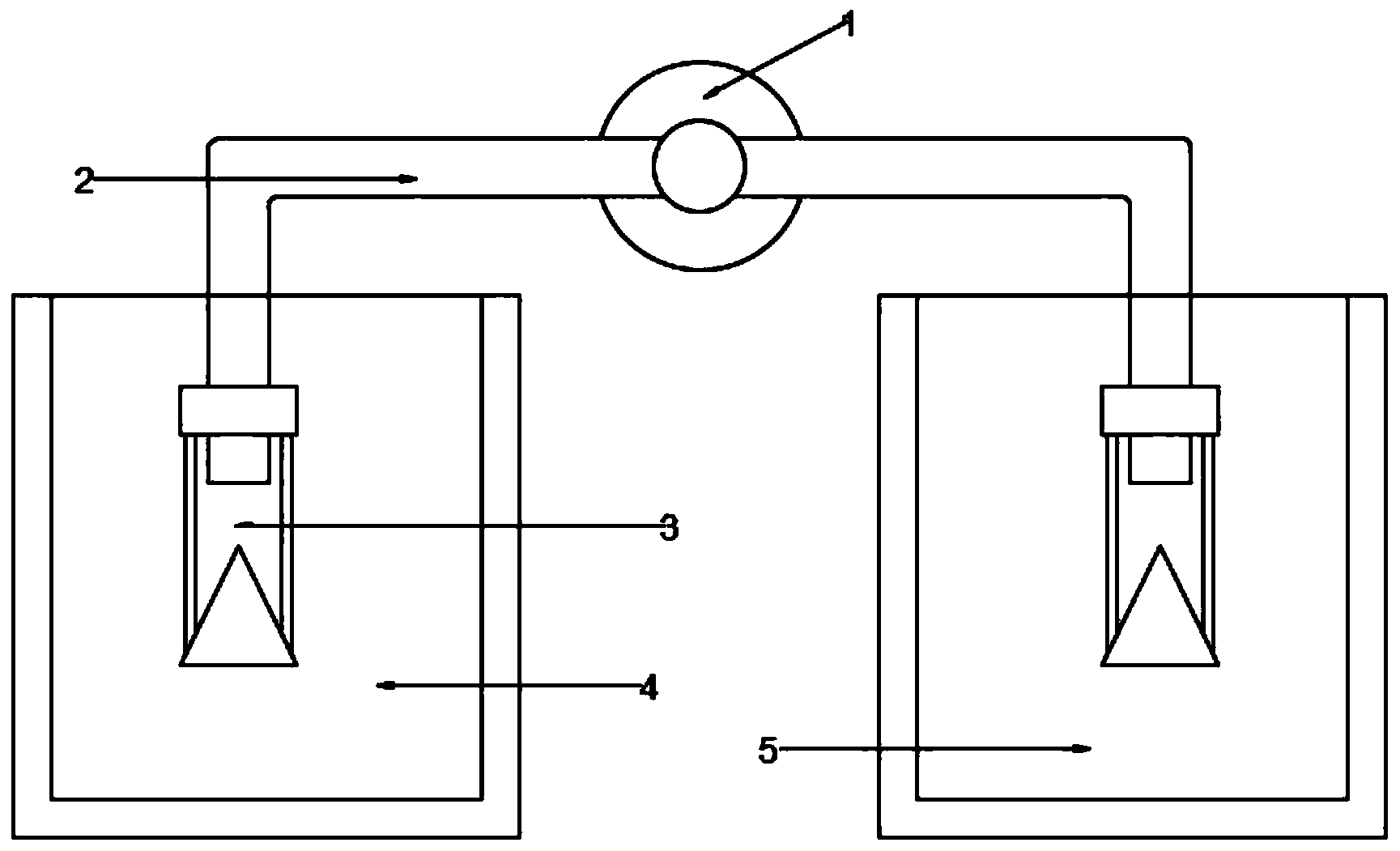

本发明公开了一种涂料中间体废水升流式厌氧布水装置,属于污水处理设备相关技术领域,所述的涂料中间体废水升流式厌氧布水装置包括进水喷射组件、第一水池和第二水池,第一水池和第二水池对称设置,进水喷射组件设置在第一水池和第二水池的对称轴上;还包括布水管组件和反射锥组件,布水管组件固定安装在第一水池和第二水池的中心位置,进水喷射组件与布水管组件连接,反射锥组件设置在布水管组件上;所述布水管组件包括配水主管、第一配水支管和第二配水支管,反射锥组件分别固定安装在第一配水支管和第二配水支管上。本发明在以上各个部件的相互配合之下,能够在废水处理过程中实现周期性均匀布水,具有广阔的应用前景。

成都涂料中间体废水升流式厌氧布水系统



  权利要求书

  1.一种涂料中间体废水升流式厌氧布水装置,包括进水喷射组件(1)、第一水池(4)和第二水池(5),所述第一水池(4)和第二水池(5)对称设置,所述进水喷射组件(1)设置在第一水池(4)和第二水池(5)的对称轴上;其特征在于,还包括布水管组件(2)和反射锥组件(3),所述布水管组件(2)固定安装在第一水池(4)和第二水池(5)的中心位置,所述进水喷射组件(1)与布水管组件(2)连接,所述反射锥组件(3)设置在布水管组件(2)上;所述布水管组件(2)包括配水主管(21)、第一配水支管(22)和第二配水支管(23),反射锥组件(3)分别固定安装在第一配水支管(22)和第二配水支管(23)上。

  2.根据权利要求1所述的涂料中间体废水升流式厌氧布水装置,其特征在于,所述进水喷射组件(1)包括进水管道(11)、进水喷射器(12)、出水管道(13)和第一管道连接件(14);所述进水管道(11)的一端固定连接在进水喷射器(12)的输入端,进水管道(11)的另一端与水源连通,所述进水喷射器(12)的输出端与出水管道(13)的一端固定连接,所述出水管道(13)的另一端设置第一管道连接件(14)。

  3.根据权利要求2所述的涂料中间体废水升流式厌氧布水装置,其特征在于,所述布水管组件(2)还包括第一配水支管口(24)、第二配水支管口(25)和第二管道连接件(26);所述第一配水支管口(24)为多个,第一配水支管口(24)设置在配水主管(21)的左侧,第二配水支管口(25)为多个,第二配水支管口(25)设置在配水主管(21)的右侧,第一配水支管口(24)和第二配水支管口(25)沿着配水主管(21)对称设置;所述第一配水支管(22)的一端通过第二管道连接件(26)与第一配水支管口(24)连通,所述第二配水支管(23)的一端通过第二管道连接件(26)与第二配水支管口(25)连通。

  4.根据权利要求3所述的涂料中间体废水升流式厌氧布水装置,其特征在于,所述配水主管(21)与出水管道(13)通过第一管道连接件(14)连接,所述第一配水支管(22)的另一端设置在第一水池(4)内,所述第二配水支管(23)的另一端设置在第二水池(5)内。

  5.根据权利要求3或4所述的涂料中间体废水升流式厌氧布水装置,其特征在于,多个所述第一配水支管口(24)之间的中心距为1~2m,多个所述第二配水支管口(25)之间的中心距为1~2m,所述第一配水支管(22)和第二配水支管(23)的直径均不小于100mm。

  6.根据权利要求5所述的涂料中间体废水升流式厌氧布水装置,其特征在于,所述第一配水支管(22)设置在第一水池(4)中的一端的管口直径为10~20mm,第一配水支管(22)设置在第一水池中(4)的一端的管口向下或与垂线呈45°方向;第一配水支管(22)设置在第一水池(4)中的一端的管口距离第一水池(4)池底30~50cm;所述第二配水支管(23)设置在第二水池(5)中的一端的管口直径为10~20mm,第二配水支管(23)设置在第二水池(5)中的一端的管口向下或与垂线呈45°方向;第二配水支管(23)设置在第二水池(5)中的一端的管口距离第二水池(5)池底30~50cm。

  7.根据权利要求3所述的涂料中间体废水升流式厌氧布水装置,其特征在于,所述反射锥组件(3)包括固定套(31)、固定杆(32)、反射锥(33)和孔洞(34);所述固定杆(32)为多个,固定杆(32)的顶端固定连接在固定套(31)的下表面,固定杆(32)的底端固定连接在反射锥(33)上,所述孔洞(34)均匀设置在反射锥(33)的底面和侧面上。

  8.根据权利要求7所述的涂料中间体废水升流式厌氧布水装置,其特征在于,所述反射锥组件(3)为多个,多个反射锥组件(3)分别固定安装在第一配水支管(22)的另一端和第二配水支管(22)的另一端。

  9.根据权利要求8所述的涂料中间体废水升流式厌氧布水装置,其特征在于,所述所述反射锥(33)为空心的圆锥体,反射锥(33)的直径为200mm,高为200mm。

  10.根据权利要求7-9任一所述的涂料中间体废水升流式厌氧布水装置,其特征在于,所述固定套(31)固定安装在第一配水支管(22)的另一端和第二配水支管(23)的另一端,所述反射锥(33)的底面距离第一水池(4)的池底和第二水池(5)的池底均为25cm。

  说明书

  一种涂料中间体废水升流式厌氧布水装置

  技术领域

  本发明涉及污水处理设备相关技术领域,具体是一种涂料中间体废水升流式厌氧布水装置。

  背景技术

  污水处理是指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域,也越来越多地走进寻常百姓的日常生活。

  在涂料中间体废水的处理过程中,需要进行布水设置,现有技术中的布水装置在面对大面积的区域时无法做到均匀分布,影响污水处理时的效果。因此,本发明提供一种涂料中间体废水升流式厌氧布水装置。

  发明内容

  本发明的目的在于提供一种涂料中间体废水升流式厌氧布水装置,以解决上述背景技术中提出的问题。

  为实现上述目的,本发明提供如下技术方案:

  一种涂料中间体废水升流式厌氧布水装置,包括进水喷射组件、第一水池和第二水池,所述第一水池和第二水池对称设置,所述进水喷射组件设置在第一水池和第二水池的对称轴上;还包括布水管组件和反射锥组件,所述布水管组件固定安装在第一水池和第二水池的中心位置,所述进水喷射组件与布水管组件连接,所述反射锥组件设置在布水管组件上;所述布水管组件包括配水主管、第一配水支管和第二配水支管,反射锥组件分别固定安装在第一配水支管和第二配水支管上。本发明在以上各个部件的相互配合之下,能够在废水处理过程中实现周期性均匀布水,具有广阔的应用前景。

  作为本发明进一步的方案:所述进水喷射组件包括进水管道、进水喷射器、出水管道和第一管道连接件;所述进水管道的一端固定连接在进水喷射器的输入端,进水管道的另一端与水源连通,所述进水喷射器的输出端与出水管道的一端固定连接,所述出水管道的另一端设置第一管道连接件。进水喷射器为现有技术中常见的用于布水器的喷射装置,第一管道连接件用于连接进水喷射器与布水管组件。

  作为本发明进一步的方案:所述布水管组件还包括第一配水支管口、第二配水支管口和第二管道连接件;所述第一配水支管口为多个,第一配水支管口设置在配水主管的左侧,第二配水支管口为多个,第二配水支管口设置在配水主管的右侧,第一配水支管口和第二配水支管口沿着配水主管对称设置;所述第一配水支管的一端通过第二管道连接件与第一配水支管口连通,所述第二配水支管的一端通过第二管道连接件与第二配水支管口连通。

  作为本发明进一步的方案:所述配水主管与出水管道通过第一管道连接件连接,所述第一配水支管的另一端设置在第一水池内,所述第二配水支管的另一端设置在第二水池内;多个所述第一配水支管口之间的中心距为1~2m,多个所述第二配水支管口之间的中心距为1~2m,所述第一配水支管和第二配水支管的直径均不小于100mm;所述第一配水支管设置在第一水池中的一端的管口直径为10~20mm,第一配水支管设置在第一水池中的一端的管口向下或与垂线呈45°方向;第一配水支管设置在第一水池中的一端的管口距离第一水池池底30~50cm;所述第二配水支管设置在第二水池中的一端的管口直径为10~20mm,第二配水支管设置在第二水池中的一端的管口向下或与垂线呈45°方向;第二配水支管设置在第二水池中的一端的管口距离第二水池池底30~50cm。

  作为本发明进一步的方案:所述反射锥组件包括固定套、固定杆、反射锥和孔洞;所述固定杆为多个,固定杆的顶端固定连接在固定套的下表面,固定杆的底端固定连接在反射锥上,所述孔洞均匀设置在反射锥的底面和侧面上。孔洞使得部分射流从反射锥四周和底部均匀散布于池底。

  作为本发明进一步的方案:所述反射锥组件为多个,多个反射锥组件分别固定安装在第一配水支管的另一端和第二配水支管的另一端;所述反射锥为空心的圆锥体,反射锥的直径为200mm,高为200mm。

  作为本发明进一步的方案:所述固定套固定安装在第一配水支管的另一端和第二配水支管的另一端,所述反射锥的底面距离第一水池的池底和第二水池的池底均为25cm。这样的设计能够达到均匀分布的要求。

  与现有技术相比,本发明的有益效果是:

  本发明一种涂料中间体废水升流式厌氧布水装置,包括进水喷射组件、第一水池和第二水池,还包括布水管组件和反射锥组件;本发明在以上各个部件的相互配合之下,能够在废水处理过程中实现周期性均匀布水,极大地提升了污水处理的效果,此外,本发明结构简单,使用方便,具有广阔的应用前景。
