成都工业污水处理-含有重金属工业污水处理方法

来源:四川名膜 时间:2019-12-24 14:13:01 浏览:

本发明涉及一种含有重金属工业污水处理系统及方法,包括过滤筒、出料口和清理装置,所述的过滤筒下侧右端安装有出料口,出料口与过滤筒连通,过滤筒右端安装有清理装置。本发明可以解决现有的设备在对污水的磁性金属进行过滤时,通常采用磁铁吸附的原理进行进行吸附处理,然而污水与磁铁接触面积小、接触时间短,导致污水中的磁性金属不能够完全被吸附,污水处理效果差,影响污水的排放,而且现有的磁铁对污水中的磁性金属吸附后,不能够对磁铁上粘附的磁性金属进行快速清理,长时间使用后导致磁铁吸附性能降低,粘附在磁铁上的磁性金属会再次混入污水中等难题。

成都工业污水处理-含有重金属工业污水处理方法



  权利要求书

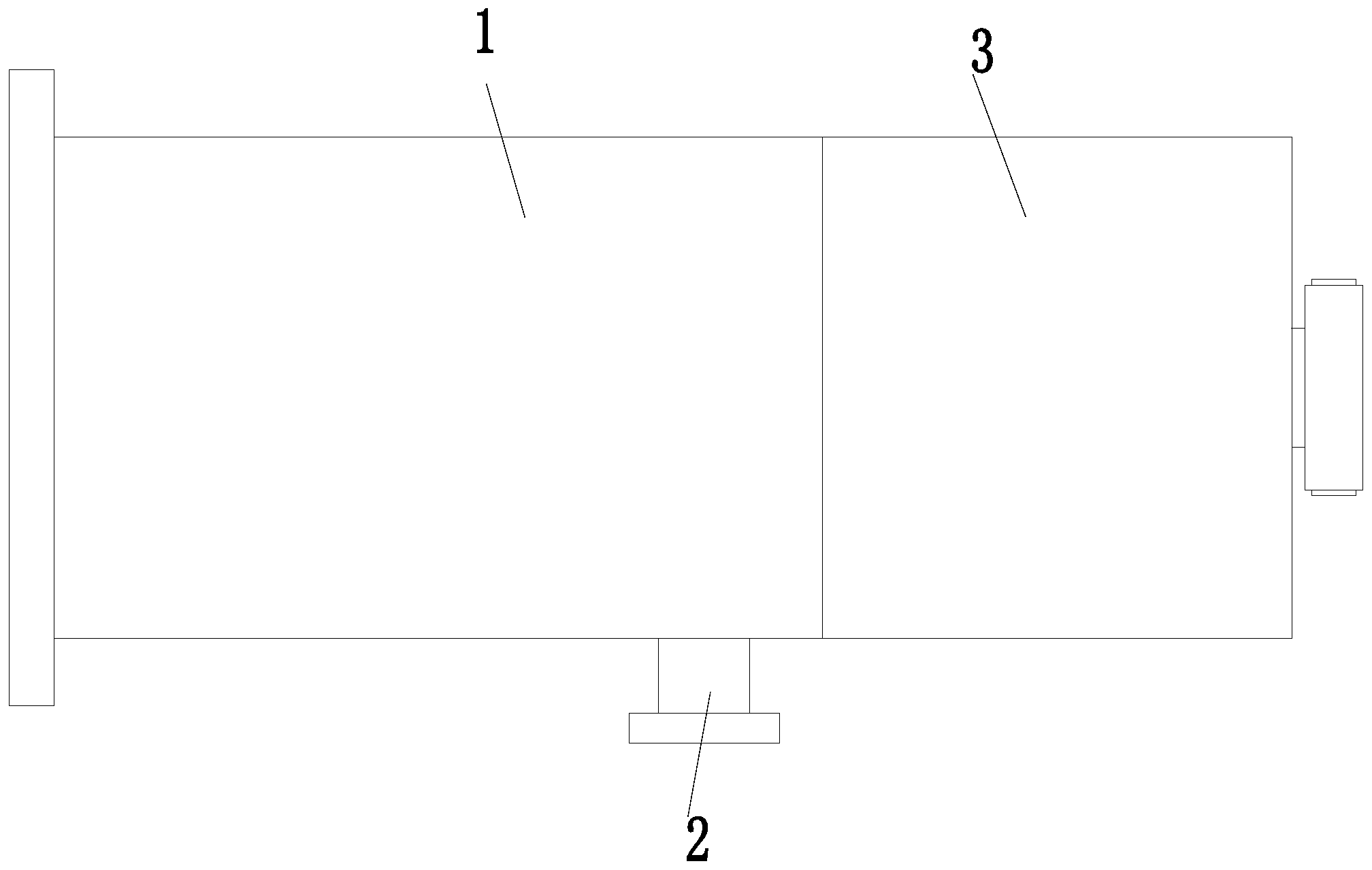

  1.一种含有重金属工业污水处理系统,包括过滤筒(1)、出料口(2)和清理装置(3),其特征在于:所述的过滤筒(1)下侧右端安装有出料口(2),出料口(2)与过滤筒(1)连通,过滤筒(1)右端安装有清理装置(3);其中:

  所述的过滤筒(1)包括筒体(11)、过滤网(12)、螺旋架(13)、密封架(14)和电磁铁(15),所述的筒体(11)左端均匀设置有安装孔,筒体(11)内部左侧安装有过滤网(12),筒体(11)内部右侧安装有螺旋架(13),筒体(11)右端设置有开口槽,开口槽内部安装有密封架(14),密封架(14)内部设置有电磁铁(15),电磁铁(15)左端位于螺旋架(13)内部,电磁铁(15)右端与清理装置(3)相连接;

  所述的清理装置(3)包括壳体架(31)、清扫机构(32)、转动机构(33)和调节机构(34),所述的壳体架(31)安装在过滤筒(1)左端,壳体架(31)内部安装有清扫机构(32),壳体架(31)右端中部安装有转动机构(33),壳体架(31)内部安装有调节机构(34),转动机构(33)通过调节机构(34)与清扫机构(32)连接;

  所述的清扫机构(32)包括滑动架(321)、环形架(322)和清扫架(323),所述的壳体架(31)内部对称安装有滑动架(321),滑动架(321)内部设置有环形架(322),环形架(322)通过滑块与滑动架(321)滑动连接,环形架(322)内部均匀设置有插接槽,相邻的插接槽之间设置有落料孔,插接槽内部通过插接配合的方式连接有清扫架(323)。

  2.根据权利要求1所述的一种含有重金属工业污水处理系统,其特征在于:所述的密封架(14)包括密封板(141)、密封垫(142)和限位板(143),所述的开口槽内部均匀设置有密封板(141),密封板(141)为扇形结构,密封板(141)外侧通过铰链与筒体(11)相连接,密封板(141)外侧与筒体(11)连接处设置有复位扭簧,密封板(141)内侧设置有凹槽,凹槽上端设置有密封垫(142),密封板(141)右侧均匀设置有限位板(143),限位板(143)安装在筒体(11)上,限位板(143)截面呈梯形结构。

  3.根据权利要求1所述的一种含有重金属工业污水处理系统,其特征在于:所述的转动机构(33)包括转动座(331)、螺纹杆(332)、顶升座(333)和压板(334),所述的壳体架(31)左端通过轴承安装有转动座(331),转动座(331)内部设置有螺纹孔,螺纹孔内部通过螺纹配合的方式连接有螺纹杆(332),螺纹杆(332)左端安装有顶升座(333),顶升座(333)右端安装有压板(334),压板(334)中部安装有电磁铁(15)。

  4.根据权利要求1所述的一种含有重金属工业污水处理系统,其特征在于:所述的调节机构(34)包括一号齿轮(341)、二号齿轮(342)和环形齿轮(343),所述的转动机构(33)上安装有一号齿轮(341),一号齿轮(341)啮合有二号齿轮(342),二号齿轮(342)通过转轴安装在壳体架(31)上,二号齿轮(342)外侧啮合有环形齿轮(343),环形齿轮(343)安装在清扫机构(32)右端。

  5.根据权利要求1所述的一种含有重金属工业污水处理系统,其特征在于:所述的清扫架(323)包括插板(3231)和柔性刷体(3232),所述的插板(3231)通过插接配合的方式与插接槽连接,插板(3231)内侧面上均匀设置有柔性刷体(3232),柔性刷体(3232)为橡胶材料制成。

  6.根据权利要求2所述的一种含有重金属工业污水处理系统,其特征在于:所述的密封垫(142)上设置有插块,凹槽上设置有与插块配合的插孔。

  7.根据权利要求3所述的一种含有重金属工业污水处理系统,其特征在于:所述的压板(334)外侧设置有连接槽,连接槽内部设置有环形密封垫。

  8.一种含有重金属工业污水处理系统的安装方法,其特征在于:还包括以下步骤:

  S1、设备安装:首先将筒体(11)安装在合适位置,然后将筒体(11)左端与污水进口连通,出料口(2)与沉淀池连通;

  S2、预过滤:将含有重金属的污水通入筒体(11)内部,过滤网(12)对污水中含有的大颗粒杂质进行预过滤;

  S3、磁性金属过滤:电磁铁(15)通电,电磁铁(15)可以对污水中含有的磁性金属进行吸附,螺旋架(13)可以延长污水通过的行程,可以有效地对污水中的重金属杂质进行吸附过滤;

  S4、杂质清理:当过滤结束时,电磁铁(15)断电,人工转动转动机构(33),转动机构(33)带动电磁铁(15)向右运动,同时,调节机构(34)带动清扫机构(32)对电磁铁(15)表面粘附的磁性金属进行清扫,清扫后的磁性金属杂质经落料孔落入壳体架(31)内部。

  说明书

  一种含有重金属工业污水处理系统及方法

  技术领域

  本发明涉及污水处理技术领域,特别涉及一种含有重金属工业污水处理系统及方法。

  背景技术

  重金属废水是指矿冶、机械制造、化工、电子、仪表等工业生产过程中排出的含重金属的废水。重金属(如含镉、镍、汞、锌等)废水是对一环境污染最严重和对人类危害最大的工业废水之一,其水质水量与生产工艺有关。废水中的重金属一般不能分解破坏,只能转移其存在位置和转变其物化形态。

  目前,现有的设备在对污水的磁性金属进行过滤时,通常存在以下缺陷:1、通常采用磁铁吸附的原理进行进行吸附处理,然而污水与磁铁接触面积小、接触时间短,导致污水中的磁性金属不能够完全被吸附,污水处理效果差,影响污水的排放;2、现有的磁铁对污水中的磁性金属吸附后,不能够对磁铁上粘附的磁性金属进行快速清理,长时间使用后导致磁铁吸附性能降低,粘附在磁铁上的磁性金属会再次混入污水中。

  发明内容

  (一)要解决的技术问题

  本发明可以解决现有的设备在对污水的磁性金属进行过滤时,通常采用磁铁吸附的原理进行进行吸附处理,然而污水与磁铁接触面积小、接触时间短,导致污水中的磁性金属不能够完全被吸附,污水处理效果差,影响污水的排放,而且现有的磁铁对污水中的磁性金属吸附后,不能够对磁铁上粘附的磁性金属进行快速清理,长时间使用后导致磁铁吸附性能降低,粘附在磁铁上的磁性金属会再次混入污水中等难题。

  (二)技术方案

  为了实现上述目的,本发明采用以下技术方案,一种含有重金属工业污水处理系统,包括过滤筒、出料口和清理装置,所述的过滤筒下侧右端安装有出料口,出料口与过滤筒连通,过滤筒右端安装有清理装置。

  所述的过滤筒包括筒体、过滤网、螺旋架、密封架和电磁铁,所述的筒体左端均匀设置有安装孔,筒体内部左侧安装有过滤网,筒体内部右侧安装有螺旋架,筒体右端设置有开口槽,开口槽内部安装有密封架,密封架内部设置有电磁铁,电磁铁左端位于螺旋架内部,电磁铁右端与清理装置相连接。

  所述的清理装置包括壳体架、清扫机构、转动机构和调节机构,所述的壳体架安装在过滤筒左端,壳体架内部安装有清扫机构,壳体架右端中部安装有转动机构,壳体架内部安装有调节机构,转动机构通过调节机构与清扫机构连接,具体工作时,转动机构通过调节机构带动电磁铁进入壳体架内部,清扫机构可以对电磁铁上的粘附的磁性金属进行清扫,防止过滤后的磁性金属再次混入溶液内部。

  所述的清扫机构包括滑动架、环形架和清扫架,所述的壳体架内部对称安装有滑动架,滑动架内部设置有环形架,环形架通过滑块与滑动架滑动连接,环形架内部均匀设置有插接槽,相邻的插接槽之间设置有落料孔,插接槽内部通过插接配合的方式连接有清扫架,具体工作时,调节机构带动环形架转动,环形架内的清扫架对电磁铁上的粘附的磁性金属进行清扫,清扫后的杂质可以从落料孔内部流出。

  作为本发明的一种优选技术方案,所述的密封架包括密封板、密封垫和限位板,所述的开口槽内部均匀设置有密封板,密封板为扇形结构,密封板外侧通过铰链与筒体相连接,密封板外侧与筒体连接处设置有复位扭簧,密封板内侧设置有凹槽,凹槽上端设置有密封垫,密封板右侧均匀设置有限位板,限位板安装在筒体上,限位板截面呈梯形结构,具体工作时,当电磁铁向右运动时,密封板通过复位扭簧向右转动,限位板可以对密封板转动的角度进行限定,避免密封板将电磁铁上粘附的杂质进行阻挡。

  作为本发明的一种优选技术方案,所述的转动机构包括转动座、螺纹杆、顶升座和压板,所述的壳体架左端通过轴承安装有转动座,转动座内部设置有螺纹孔,螺纹孔内部通过螺纹配合的方式连接有螺纹杆,螺纹杆左端安装有顶升座,顶升座右端安装有压板,压板中部安装有电磁铁,具体工作时,转动座通过螺纹杆带动压板运动,压板进而可以实现对电磁铁位置调节的功能。

  作为本发明的一种优选技术方案,所述的调节机构包括一号齿轮、二号齿轮和环形齿轮,所述的转动机构上安装有一号齿轮,一号齿轮啮合有二号齿轮,二号齿轮通过转轴安装在壳体架上,二号齿轮外侧啮合有环形齿轮,环形齿轮安装在清扫机构右端,具体工作时,当转动座转动时,转动座上的一号齿轮带动环形齿轮转动,环形齿轮带动清扫机构对电磁铁上的粘附的磁性金属进行清扫。

  作为本发明的一种优选技术方案,所述的清扫架包括插板和柔性刷体,所述的插板通过插接配合的方式与插接槽连接,插板内侧面上均匀设置有柔性刷体,柔性刷体为橡胶材料制成,具体工作时,插板安装效果好,便于更换,柔性刷体可以对电磁铁上的粘附的磁性金属进行清扫。

  作为本发明的一种优选技术方案,所述的密封垫上设置有插块,凹槽上设置有与插块配合的插孔,便于密封垫的安装与更换。

  作为本发明的一种优选技术方案,所述的压板外侧设置有连接槽,连接槽内部设置有环形密封垫,环形密封垫可以实现对密封架的二次密封。

  此外,本发明还提供了一种含有重金属工业污水处理系统的处理方法,包括以下步骤:

  S1、设备安装:首先将筒体安装在合适位置,然后将筒体左端与污水进口连通,出料口与沉淀池连通;

  S2、预过滤:将含有重金属的污水通入筒体内部,过滤网对污水中含有的大颗粒杂质进行预过滤;

  S3、磁性金属过滤:电磁铁通电,电磁铁可以对污水中含有的磁性金属进行吸附,螺旋架可以延长污水通过的行程,可以有效地对污水中的重金属杂质进行吸附过滤;

  S4、杂质清理:当过滤结束时,电磁铁断电,人工转动转动机构,转动机构带动电磁铁向右运动,同时,调节机构带动清扫机构对电磁铁表面粘附的磁性金属进行清扫,清扫后的磁性金属杂质经落料孔落入壳体架内部。

  (三)有益效果

  1.本发明提供的重金属工业污水处理系统,其螺旋架可以有效的增加污水通过时的行程,进而延长了污水与电磁铁接触的时间,使得污水可以与电磁铁充分接触,利于电磁铁将污水中的磁性金属吸附;

  2.本发明提供的重金属工业污水处理系统,其清理装置可以对电磁铁上粘附的磁性金属杂质进行全部清理收集,避免粘附在电磁铁上的磁性金属会再次混入污水中的现象发生,保证污水的过滤效果。
