成都滚筒堆肥渗滤液收集方法

来源:四川名膜 时间:2019-12-24 13:46:45 浏览:

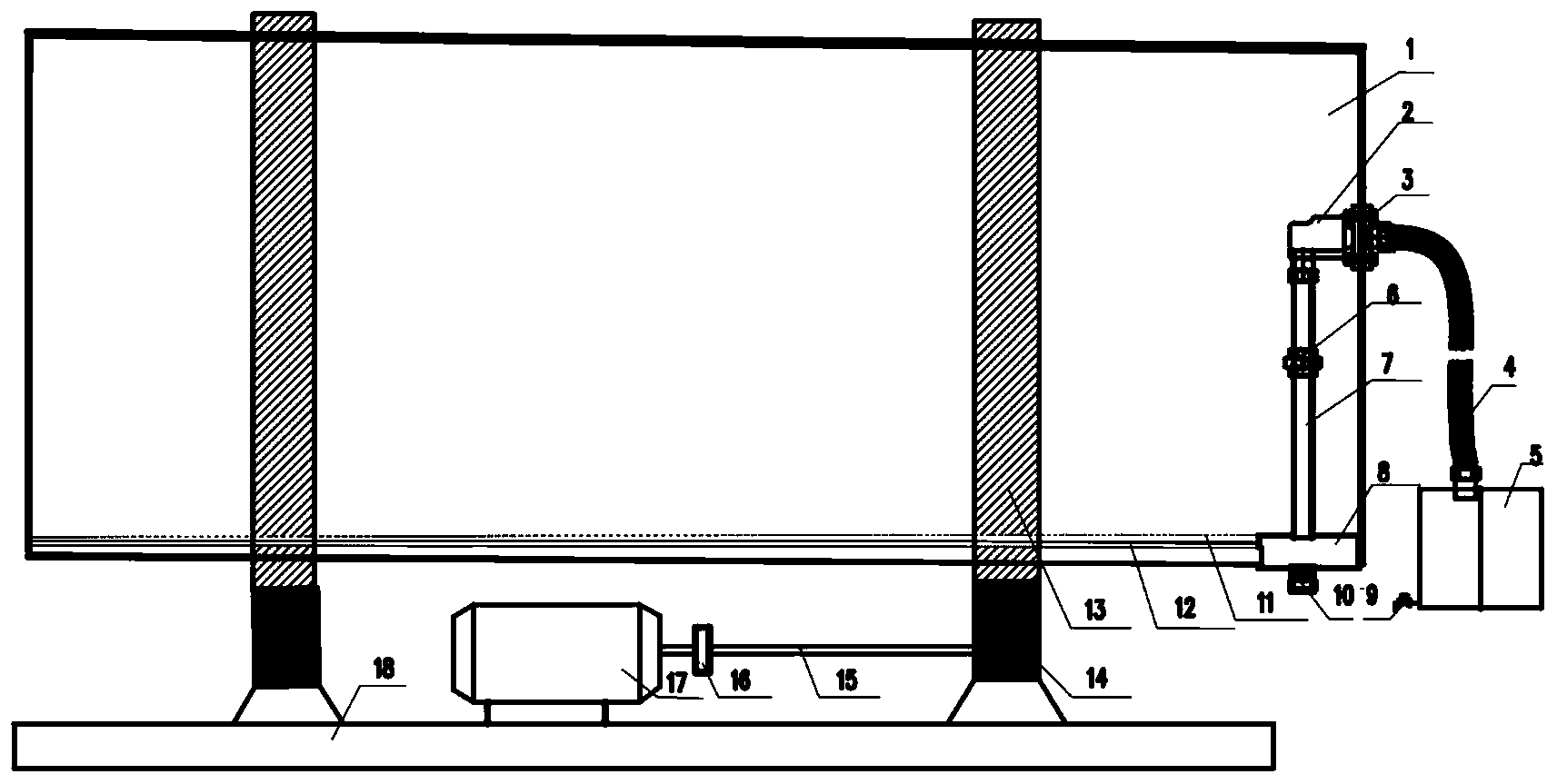

本发明公开了一种滚筒堆肥渗滤液收集装置。所述装置包括滚筒;滚筒为由内壁和外壁形成的双层结构,内壁上设有沿径向排布的排漏水孔,内壁与外壁之间的夹层内、且与漏水孔的位置相应处设有液流槽,其与内壁密封配合;液流槽沿其长度方向的端部与储液箱连通;储液箱的下部位于滚筒的外部,储液箱的上部位于滚筒的内部;储液箱的底部设有出液口,储液箱的顶部与传输管相连;传输管的另一端连接旋转接头,旋转接头固定于滚筒的中轴线上;旋转接头的另一端与设于滚筒之外的软管相连,软管与除臭箱相连;滚筒为倾斜设置,向储液箱的方向倾斜。本发明主要针对大型滚筒堆肥装置,依靠物体重力作用将渗滤液排出,无附加主动力,节约能耗,降低成本,提高堆肥效率。

成都滚筒堆肥渗滤液收集方法



  权利要求书

  1.一种滚筒堆肥渗滤液收集装置,包括滚筒;

  所述滚筒为由内壁和外壁形成的双层结构,所述内壁上设有沿径向排布的一排漏水孔,所述内壁与所述外壁之间的夹层内、且与所述漏水孔的位置相应处设有一液流槽,所述液流槽与所述内壁为密封配合;所述液流槽沿其长度方向的端部与一储液箱连通;

  所述储液箱的下部位于所述滚筒的外部,所述储液箱的上部位于所述滚筒的内部;

  所述储液箱的底部设有出液口,所述储液箱的顶部与传输管相连;所述传输管的另一端连接旋转接头,所述旋转接头固定于所述滚筒的中轴线上;

  所述旋转接头的另一端与设于所述滚筒之外的软管相连,所述软管与除臭箱相连;

  所述滚筒为倾斜设置,且向设置所述储液箱的方向倾斜;

  所述滚筒由传动电机驱动。

  2.根据权利要求1所述的滚筒堆肥渗滤液收集装置,其特征在于:所述倾斜的角度为2~3度。

  3.根据权利要求1或2所述的滚筒堆肥渗滤液收集装置,其特征在于:所述液流槽为U型液流槽。

  4.根据权利要求1-3中任一项所述的滚筒堆肥渗滤液收集装置,其特征在于:所述液流槽与所述传输管为垂直布置。

  5.根据权利要求1-4中任一项所述的滚筒堆肥渗滤液收集装置,其特征在于:所述传输管的中部设有连接管接头;

  所述旋转接头为十字旋转接头。

  6.根据权利要求1-5中任一项所述的滚筒堆肥渗滤液收集装置,其特征在于:所述软管为金属软管。

  7.根据权利要求1-6中任一项所述的滚筒堆肥渗滤液收集装置,其特征在于:所述除臭箱的底部设有排液口。

  8.根据权利要求1-7中任一项所述的滚筒堆肥渗滤液收集装置,其特征在于:所述滚筒的外周设有滚筒齿轮;

  所述传动电机带动支撑轮转动,所述支撑轮带动所述滚筒齿轮转动。

  说明书

  一种滚筒堆肥渗滤液收集装置

  技术领域

  本发明涉及一种滚筒堆肥渗滤液收集装置,属于堆肥处理设备技术领域。

  背景技术

  在大型工厂化滚筒堆肥过程中会产生大量渗滤液,渗滤液成分相当复杂,它不仅含有高浓度的有机物,还含有氨氮、碱度及重金属等,因此,在堆肥过程中,需要有效的将重金属收集起来。渗滤液装置是滚筒堆肥反应器的重要配套设备,主要作用是收集滚筒翻滚以及物料发酵过程中的渗滤液,以便集中处理。现有的堆肥反应器普遍缺少专门的渗滤液及滤渣清理装置,一般只在装置的一边最低端开一个出口,待装置中的渗滤液自然流出。这种方式在小型堆肥装置中还可满足渗滤液收集要求,但在大型堆肥装置中,如若仅在一端开口,装置内部的渗滤液由于物料的阻挡,且渗滤液粘度系数过高,难以自然流出,渗滤液存于装置内部不但影响最终堆肥质量,并且影响堆肥效率。

  发明内容

  本发明的目的是提供一种大型滚筒堆肥渗滤液收集装置,本发明通过将滚筒安装规程和物体自身重力巧妙结合,解决了大型滚筒堆肥过程中渗滤液收集困难的问题,提高了最终堆肥质量和堆肥效率。

  本发明所提供的滚筒堆肥渗滤液收集装置,包括滚筒;

  所述滚筒为由内壁和外壁形成的双层结构,所述内壁上设有沿径向排布的一排漏水孔,所述内壁与所述外壁之间的夹层内、且与所述漏水孔的位置相应处设有一液流槽,所述液流槽与所述内壁为密封配合;所述液流槽沿其长度方向的端部与一储液箱连通;

  所述储液箱的下部位于所述滚筒的外部,所述储液箱的上部位于所述滚筒的内部;

  所述储液箱的底部设有出液口,所述储液箱的顶部与传输管相连;所述传输管的另一端连接旋转接头,所述旋转接头固定于所述滚筒的中轴线上;

  所述旋转接头的另一端与设于所述滚筒之外的软管相连,所述软管与除臭箱相连;

  所述滚筒为倾斜设置,且向设置所述储液箱的方向倾斜。

  所述滚筒由传动电机驱动,所述滚筒设于底座上。

  上述的滚筒堆肥渗滤液收集装置中,所述倾斜的角度为2~3度;堆肥过程中产生的渗滤液在重力作用下通过所述漏水孔流入所述液流槽中,由于所述滚筒存在一定的安装角度,所述液流槽也相应存在安装角度,在重力作用下,所述渗滤液通过所述液流槽流入至所述储液箱中。

  上述的滚筒堆肥渗滤液收集装置中,所述液流槽可为U型液流槽,该设置的优点是便于收集发酵过程中产生的渗滤液。

  上述的滚筒堆肥渗滤液收集装置中,所述液流槽与所述传输管为垂直布置,该设置的优点是方便所述液流槽内的渗滤液沿所述传输管流入至所述储液箱中。

  上述的滚筒堆肥渗滤液收集装置中,所述传输管的中部设有连接管接头;

  所述旋转接头为十字旋转接头,当所述滚筒转动时,所述传输管和所述储液箱会以所述十字旋转接头为轴心进行转动,同时所述液流槽液会随所述滚筒进行转动,在转动的过程中,所述液流槽和所述储液箱中的液体会在重力的作用下随所述传输管流入至所述十字旋转接头,进而通过所述软管流入至所述除臭箱中。

  上述的滚筒堆肥渗滤液收集装置中,所述软管可为金属软管。

  上述的滚筒堆肥渗滤液收集装置中,所述除臭箱的底部设有排液口,以及时将渗滤液排出。

  上述的滚筒堆肥渗滤液收集装置中,所述滚筒的外周设有滚筒齿轮;

  所述传动电机带动支撑轮转动,所述支撑轮带动所述滚筒齿轮转动;

  具体地,所述传动电机依次通过电机齿轮和传动链带动所述支撑轮转动。

  本发明滚筒堆肥渗滤液收集装置具有以下优点:

  本发明在滚筒内壁设有一排漏水孔,渗滤液可直接通过漏水孔落入U型液流槽中,由于滚筒设有一定的安装倾角,渗滤液可根据重力作用流入储液箱中,从而经储液箱排出。当U型液流槽和储液箱内的渗滤液由于黏度太高而有残留时,滚筒转动可带动U型液流槽和储液箱转动致最高处,滚筒在运动过程中可将渗滤液排出。

  本发明主要针对大型滚筒堆肥装置,设计大部分依靠物体重力作用将渗滤液排出,无附加主动力,节约能耗,降低成本,整个收集过程全部实现自动化,保证了滚筒工作的连续性,缩短发酵周期,提高了堆肥效率。
