成都对虾养殖废水处理系统

来源:四川名膜 时间:2019-12-24 16:46:28 浏览:

本实用新型涉及一种对虾养殖废水处理系统,按照废水处理的顺序从前向后依次包括筛网、曝气池、消毒池、调节池、表面流人工湿地、垂直流人工湿地、沉淀池和集水池;曝气池内设置有曝气装置;垂直流人工湿地的中心具有隔板,隔板与垂直流人工湿地的底面间隔设置,隔板将垂直流人工湿地分为位于前侧的下行池和位于后侧的上行池;表面流人工湿地的高度高于垂直流人工湿地;消毒池、调节池和沉淀池均设置有处理剂添加装置和水样检测装置,水样检测装置信号连接到位于监控室的控制器并通过位于监控室的显示屏显示水样检测装置的检测数据。本实用新型环保、节约水资源又能降低成本。

成都对虾养殖废水处理系统



  权利要求书

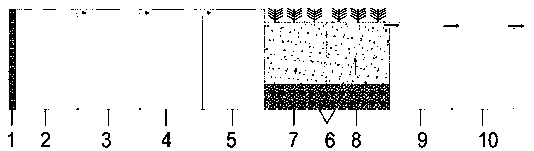

  1.一种对虾养殖废水处理系统,其特征在于,按照废水处理的顺序从前向后依次包括筛网(1)、曝气池(2)、消毒池(3)、调节池(4)、表面流人工湿地(5)、垂直流人工湿地(6)、沉淀池(9)和集水池(10);所述曝气池(2)内设置有曝气装置;所述垂直流人工湿地(6)的中心具有隔板,所述隔板与垂直流人工湿地(6)的底面间隔设置,所述隔板将垂直流人工湿地(6)分为位于前侧的下行池(7)和位于后侧的上行池(8);表面流人工湿地(5)的高度高于垂直流人工湿地(6);所述消毒池(3)、调节池(4)和沉淀池(9)均设置有处理剂添加装置和水样检测装置,所述水样检测装置信号连接到位于监控室的控制器并通过位于监控室的显示屏显示水样检测装置的检测数据。

  2.根据权利要求1所述的对虾养殖废水处理系统,其特征在于,所述筛网(1)为4目-20目的筛网。

  3.根据权利要求1所述的对虾养殖废水处理系统,其特征在于,所述表面流人工湿地(5)内种植的植物包括川蔓藻和/或蓖齿眼子菜和/或凤眼莲和/或大叶藻和/或黑藻。

  4.根据权利要求1所述的对虾养殖废水处理系统,其特征在于,所述垂直流人工湿地(6)内种植的植物包括芦竹和/或千屈菜和/或香蒲和/或水葱和/或碱蓬。

  5.根据权利要求1所述的对虾养殖废水处理系统,其特征在于,所述表面流人工湿地(5)和垂直流人工湿地(6)的底部均铺设有砾石层、粗砂层及细砂层。

  6.根据权利要求5所述的对虾养殖废水处理系统,其特征在于,所述砾石层的砾石直径为1mm-3mm,粗砂层的粗砂直径为0.4mm-1mm,细砂层的细砂直径为0.3mm-0.6mm。

  7.根据权利要求6所述的对虾养殖废水处理系统,其特征在于,所述砾石是石灰石。

  8.根据权利要求6所述的对虾养殖废水处理系统,其特征在于,所述粗砂和细砂是石英砂。

  说明书

  对虾养殖废水处理系统

  技术领域

  本实用新型属于污水处理技术领域,涉及一种对虾养殖废水处理系统。

  背景技术

  随着渔业产业结构的战略性调整,渔业养殖业在我国渔业经济中发挥着重要作用。中国作为世界上最大的养殖对虾生产国,对虾产业较为成熟,经济效益颇丰,但该产业最大的特点就是需水量大,而且饲养对虾的水体中含有大量的有机质,若将这些废水直接排放,不仅污染生态环境、对该区域附近的生物会产生不可逆的影响而且成本高。

  实用新型内容

  本实用新型要解决的技术问题是:提供一种能够降低成本、环保的对虾养殖废水处理系统。

  为了解决上述技术问题,本实用新型采用的技术方案是:

  一种对虾养殖废水处理系统,按照废水处理的顺序从前向后依次包括筛网、曝气池、消毒池、调节池、表面流人工湿地、垂直流人工湿地、沉淀池和集水池;曝气池内设置有曝气装置;垂直流人工湿地的中心具有隔板,隔板与垂直流人工湿地的底面间隔设置,隔板将垂直流人工湿地分为位于前侧的下行池和位于后侧的上行池;表面流人工湿地的高度高于垂直流人工湿地;消毒池、调节池和沉淀池均设置有处理剂添加装置和水样检测装置,水样检测装置信号连接到位于监控室的控制器并通过位于监控室的显示屏显示水样检测装置的检测数据。

  优选地,筛网为4目-20目的筛网。

  优选地,表面流人工湿地内种植的植物包括川蔓藻和/或蓖齿眼子菜和/或凤眼莲和/或大叶藻和/或黑藻。

  优选地,垂直流人工湿地内种植的植物包括芦竹和/或千屈菜和/或香蒲和/或水葱和/或碱蓬。

  优选地,表面流人工湿地和垂直流人工湿地的底部均铺设有砾石层、粗砂层及细砂层。

  优选地,砾石层的砾石直径为1mm-3mm,粗砂层的粗砂直径为0.4mm-1mm,细砂层的细砂直径为0.3mm-0.6mm。

  优选地,砾石是石灰石。

  优选地,粗砂和细砂是石英砂。

  本实用新型的优点在于:对虾养殖产生的废水依次通过筛网过滤掉虾便以及饵料、通过曝气池降低水中的有机物浓度、通过消毒池杀菌消毒、通过调节池调节水体酸碱等指标、通过表面流人工湿地和垂直流人工湿地深度净化、通过沉淀池沉淀,最后得到的净水进入集水池,集水池中的水可以二次使用,本实用新型既环保又节约水资源。
