污水处理机:高效污水处理

来源:四川名膜 时间:2020-03-23 16:31:24 浏览:

  污水处理机:本实用新型公开了一种高效的污水处理装置,涉及污水处理技术领域。该高效的污水处理装置,包括污水池,所述污水池的前表面固定设置有控制开关,且污水池的上表面安装有上盖板,所述污水池的内部靠近上盖板的一侧位置处设置有过滤池,且污水池的内部对应上盖板的下方位置处安装有搅拌组件,所述污水池的一侧安装有进水口,且污水池的另一侧安装有出水口,所述污水池的后侧设置有消毒组件,所述进水口的内部固定连接有进水管,所述出水口的内部固定连接有出水管。该高效的污水处理装置,能够对进入到污水池内的污水进行搅拌,进而加快了污水中杂质的沉淀速率,使得污水在污水池内正常流通,保证污水的正常处理。

污水处理机:高效污水处理

  污水处理机:权利要求书

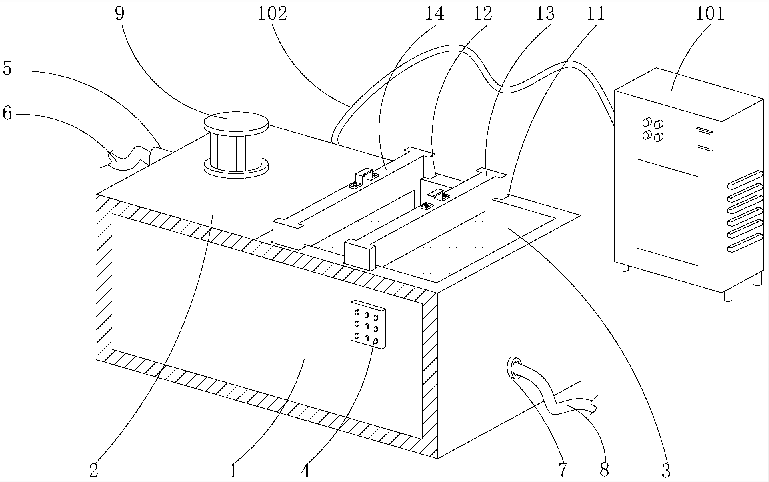

  1.一种高效的污水处理装置,包括污水池(1),其特征在于,所述污水池(1)的前表面固定设置有控制开关(4),且污水池(1)的上表面安装有上盖板(2),所述污水池(1)的内部靠近上盖板(2)的一侧位置处设置有过滤池(3),且污水池(1)的内部对应上盖板(2)的下方位置处安装有搅拌组件(9),所述污水池(1)的一侧安装有进水口(5),且污水池(1)的另一侧安装有出水口(7),所述污水池(1)的后侧设置有消毒组件(10),所述进水口(5)的内部固定连接有进水管(6),所述出水口(7)的内部固定连接有出水管(8),所述过滤池(3)的内部靠近上盖板(2)的一侧位置处开设有第二滑槽(12),且过滤池(3)的内部靠近第二滑槽(12)的一侧位置处开设有第一滑槽(11),所述第二滑槽(12)的内部安装有第二过滤组件(14),所述第一滑槽(11)的内部安装有第一过滤组件(13),所述第一过滤组件(13)与第二过滤组件(14)的结构相同,所述过滤池(3)的内部底端靠近出水口(7)的一侧位置处固定安装有水泵(15)。

  2.根据权利要求1所述的一种高效的污水处理装置,其特征在于:所述搅拌组件(9)包括伺服电机(91)、搅拌轴(92)和搅拌杆(93),所述伺服电机(91)的一端固定连接有搅拌轴(92),所述搅拌轴(92)的外部安装有搅拌杆(93),且搅拌轴(92)为一种不锈钢材质的构件,所述搅拌杆(93)错位设置,且搅拌杆(93)与搅拌轴(92)通过焊接固定,所述搅拌杆(93)共设置有两组,每组为四根。

  3.根据权利要求2所述的一种高效的污水处理装置,其特征在于:所述第一过滤组件(13)包括安装架(131)、滑块(132)、过滤网(133)和把手(134),所述安装架(131)的一侧连接有滑块(132),且安装架(131)的表面安装有过滤网(133),所述安装架(131)的上表面安装有把手(134),所述滑块(132)与第一滑槽(11)滑动连接。

  4.根据权利要求3所述的一种高效的污水处理装置,其特征在于:所述把手(134)的形状为“U”形,且把手(134)与安装架(131)通过螺栓固定连接。

  5.根据权利要求4所述的一种高效的污水处理装置,其特征在于:所述消毒组件(10)包括臭氧发生器(101)和连接管(102),所述臭氧发生器(101)的一端固定连接有连接管(102),所述连接管(102)的末端与污水池(1)固定相连。

  6.根据权利要求5所述的一种高效的污水处理装置,其特征在于:所述进水口(5)与进水管(6)和出水口(7)与出水管(8)均通过法兰固定连接。

  污水处理机:说明书

  一种高效的污水处理装置

  污水处理机:技术领域

  本实用新型涉及污水处理技术领域,具体为一种高效的污水处理装置。

  污水处理机:背景技术

  随着经济的发展的城市化的不断进步,人们对环境的问题越来越重视,特别是水资源,污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程,污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域,也越来越多地走进寻常百姓的日常生活。

  中国专利公开了一种污水处理装置(授权公告号CN207342277U),该专利技术通过控制电机的转动,就可以转动转板把进水罐中从过滤板中过滤出来的东西排出来,转动旋转叶片就可以把进水罐内的污泥排出去,但是,目前市场上常见的污水池在使用中常常会出现沉降效率低的情况,而且污水池的过滤效果较差,不能对过滤池中的过滤组件进行拆卸,同时污水池中的消毒效果较差,不便于对污水的排出。因此,本领域技术人员提供了一种高效的污水处理装置,以解决上述背景技术中提出的问题。

  实用新型内容

  针对现有技术的不足,本实用新型提供了一种高效的污水处理装置,使用后,能够对进入到污水池内的污水进行搅拌,进而加快了污水中杂质的沉淀速率,使得污水在污水池内正常流通,保证污水的正常处理。

  为实现以上目的,本实用新型通过以下技术方案予以实现:一种高效的污水处理装置,包括污水池,所述污水池的前表面固定设置有控制开关,且污水池的上表面安装有上盖板,所述污水池的内部靠近上盖板的一侧位置处设置有过滤池,且污水池的内部对应上盖板的下方位置处安装有搅拌组件,所述污水池的一侧安装有进水口,且污水池的另一侧安装有出水口,所述污水池的后侧设置有消毒组件,所述进水口的内部固定连接有进水管,所述出水口的内部固定连接有出水管,所述过滤池的内部靠近上盖板的一侧位置处开设有第二滑槽,且过滤池的内部靠近第二滑槽的一侧位置处开设有第一滑槽,所述第二滑槽的内部安装有第二过滤组件,所述第一滑槽的内部安装有第一过滤组件,所述第一过滤组件与第二过滤组件的结构相同,所述过滤池的内部底端靠近出水口的一侧位置处固定安装有水泵。

  优选的,所述搅拌组件包括伺服电机、搅拌轴和搅拌杆,所述伺服电机的一端固定连接有搅拌轴,所述搅拌轴的外部安装有搅拌杆,且搅拌轴为一种不锈钢材质的构件,所述搅拌杆错位设置,且搅拌杆与搅拌轴通过焊接固定,所述搅拌杆共设置有两组,每组为四根。

  优选的,所述第一过滤组件包括安装架、滑块、过滤网和把手,所述安装架的一侧连接有滑块,且安装架的表面安装有过滤网,所述安装架的上表面安装有把手,所述滑块与第一滑槽滑动连接。

  优选的,所述把手的形状为“U”形,且把手与安装架通过螺栓固定连接。

  优选的,所述消毒组件包括臭氧发生器和连接管,所述臭氧发生器的一端固定连接有连接管,所述连接管的末端与污水池固定相连。

  优选的,所述进水口与进水管和出水口与出水管均通过法兰固定连接。

  本实用新型提供了一种高效的污水处理装置。具备以下有益效果:

  (1)、该高效的污水处理装置,通过设置了搅拌组件,能够对进入到污水池内的污水进行搅拌,进而加快了污水中杂质的沉淀速率,使得污水在污水池内正常流通,保证污水的正常处理。

  (2)、该高效的污水处理装置,通过设置了第一过滤组件和第二过滤组件,双层式过滤,增加了对污水中杂质的过滤效果,同时第一过滤组件或第二过滤组件可以单独滑动取出,清洁过滤网上的杂质,提高过滤网的过滤效果。

  (3)、该高效的污水处理装置,通过设置了消毒组件,能够将臭氧发生器产生的臭氧气体通过连接管的输送进入到污水池内,对污水池内的污水进行杀菌消毒,使细菌病毒失去活性。
