生活污水处理一体机:连续式分离城市垃圾污水的

来源:四川名膜 时间:2020-06-11 15:25:58 浏览:

 生活污水处理一体机:本发明公开了一种连续式分离城市垃圾污水的污水处理装置,包括进水管,还包括圆形的旋转分离设备、净水管和污物管;所述的旋转分离设备顶端连接进水管、底端的左右两边分别连接净水管和污物管的顶端,净水管另一端连接城市污水管道,污物管的另一端连接污物箱;所述的进水管位于旋转分离设备顶端的左边;所述的旋转分离设备和净水管的连接处连接有细过滤层;本发明的污水从进水管1进入后,顺着旋转分离设备2的左半边向下,粗过滤板7在转轴的作用下顺时针缓慢转动;这样能够对污水进行粗过滤,之后粗过滤板转动到右侧时,污物在重力的作用下向下运动,直至掉落到污物管中,然后落到污物箱内,然后定期更换污物箱即可。

生活污水处理一体机:连续式分离城市垃圾污水的

  生活污水处理一体机:权利要求书

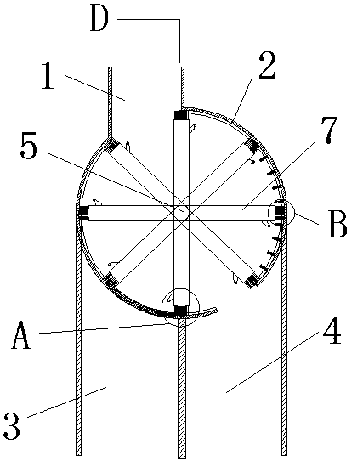

  1.一种连续式分离城市垃圾污水的污水处理装置,包括进水管(1),其特征在于:还包括圆形的旋转分离设备(2)、净水管(3)和污物管(4);所述的旋转分离设备(2)顶端连接进水管(1)、底端的左右两边分别连接净水管(3)和污物管(4)的顶端,净水管(3)另一端连接城市污水管道,污物管(4)的另一端连接污物箱;所述的进水管(1)位于旋转分离设备(2)顶端的左边;所述的旋转分离设备(2)和净水管(3)的连接处连接有细过滤层(10)。

  2.根据权利要求1所述的一种连续式分离城市垃圾污水的污水处理装置,其特征在于:所述的旋转分离设备(2)内设置有转轴(5),所述的转轴(5)的一端和旋转分离设备(2)内壁旋转连接,另一端贯穿旋转分离设备(2)壳体延伸向外连接电机(6),电机(6)电连接电源(20);

  所述的转轴(5)侧面连接有若干个粗过滤板(7)的一端,所述的粗过滤板(7)靠近转轴(5)的两个侧面紧贴旋转分离设备(2)内壁,粗过滤板(7)远离转轴(5)的一端连接有钢毛刷(8),所述的旋转分离设备(2)内壁上开设有若干条凹槽(9),所述的钢毛刷(8)和凹槽(9)相匹配。

  3.根据权利要求2所述的一种连续式分离城市垃圾污水的污水处理装置,其特征在于:所述的旋转分离设备(2)的右侧内壁固定连接有若干清污梳(11)的底端,清污梳(11)的顶端的梳齿和钢毛刷(8)相匹配。

  4.根据权利要求3所述的一种连续式分离城市垃圾污水的污水处理装置,其特征在于:所述的粗过滤板(7)靠近转轴(5)的一端设置有弹性层(13),所述的弹性层(13)外表面设置有塑胶层(14),内部设置有若干强力弹簧(15);

  所述的清污梳(11)彼此之间的凹槽(9)内设置有若干个半球体(12)。

  5.根据权利要求3所述的一种连续式分离城市垃圾污水的污水处理装置,其特征在于:所述的粗过滤板(7)远离转轴(5)的一端连接有橡胶棒(16)。

  6.根据权利要求2所述的一种连续式分离城市垃圾污水的污水处理装置,其特征在于:所述的旋转分离设备(2)远离电机的外侧连接有固定箱(17),所述的固定箱(17)内设置有水箱(18);

  所述的转轴(5)远离电机(6)的一端贯穿旋转分离设备(2)壳体后延伸至固定箱(17)内,且转轴(5)远离电机(6)的一端固定连接有水泵(19),所述的水泵(19)电连接电源(20),所述的转轴(5)内开设有主水道(21),所述的粗过滤板(7)靠近钢毛刷(8)的一端设置有若干喷水口(22),所述的主水道(21)和喷水口(22)之间连接有分水管(23),分水管(23)连接在粗过滤板(7)表面;

  所述的水泵(19)一端和主水道(21)连接,另一端连接输水管(24)的顶端,输水管(24)的底端穿过水箱(18)中部后位于水箱(18)底端,且底端连接配重块(25);

  所述的固定箱(17)远离转轴(5)的一端上下两端均设置有夹持装置(26),所述的夹持装置(26)的中部夹持有水管(27),所述的水管(27)和水箱(18)远离转轴(5)一侧的中部连接,所述的水箱(18)内的水不超过水管高度,所述的水管(27)和水源连接。

  7.根据权利要求6所述的一种连续式分离城市垃圾污水的污水处理装置,其特征在于:所述的水管(27)位于水箱(18)内部的一端连接有第一限位环(28),所位于水箱(18)和夹持装置(26)之间的部分设置有第二限位环(29);所述的夹持装置(26)包括弹簧(30)和弧形环(31),所述的弹簧(30)的底端和弧形环(31)固定连接。

  生活污水处理一体机:说明书

  一种连续式分离城市垃圾污水的污水处理装置

  生活污水处理一体机:技术领域

  本发明涉及污水处理领域,更具体地说,涉及一种连续式分离城市垃圾污水的污水处理装置。

  生活污水处理一体机:背景技术

  城市产生的污水中的垃圾很多,而且垃圾和污水会回合在一起,在处理污水时,垃圾可能会堵塞污水处理装置,污水处理会经过粗过滤、细过滤然后再经过一系列的过滤或反应,最终实现污水的净化,再供人们使用;

  在粗过滤处理中,现有的粗过滤都是都过粗过滤装置让污水流过,污物拦截下,然后时间久了会导致垃圾越来越多,造成污水处理效率减慢,所以可能需要定期的进行垃圾的清理,造成总体的污水处理效率的降低。

  生活污水处理一体机:http://www.cdmmscl.com发明内容

  1.要解决的技术问题

  针对现有技术中存在的粗过滤污水处理效率低下的问题,本发明的目的在于提供一种连续式分离城市垃圾污水的污水处理装置,它可以实现连续式高效率的污水处理。

  2.技术方案

  为解决上述问题,本发明采用如下的技术方案。

  一种连续式分离城市垃圾污水的污水处理装置,包括进水管,还包括圆形的旋转分离设备、净水管和污物管;所述的旋转分离设备顶端连接进水管、底端的左右两边分别连接净水管和污物管的顶端,净水管另一端连接城市污水管道,污物管的另一端连接污物箱;所述的进水管位于旋转分离设备顶端的左边;所述的旋转分离设备和净水管的连接处连接有细过滤层。

  优选地,所述的旋转分离设备内设置有转轴,所述的转轴的一端和旋转分离设备内壁旋转连接,另一端贯穿旋转分离设备壳体延伸向外连接电机,电机电连接电源;

  所述的转轴侧面连接有若干个粗过滤板的一端,所述的粗过滤板靠近转轴的两个侧面紧贴旋转分离设备内壁,粗过滤板远离转轴的一端连接有钢毛刷,所述的旋转分离设备内壁上开设有若干条凹槽,所述的钢毛刷和凹槽相匹配。

  优选地,所述的旋转分离设备的右侧内壁固定连接有若干清污梳的底端,清污梳的顶端的梳齿和钢毛刷相匹配。

  优选地,所述的粗过滤板靠近转轴的一端设置有弹性层,所述的弹性层外表面设置有塑胶层,内部设置有若干强力弹簧;

  所述的清污梳彼此之间的凹槽内设置有若干个半球体。

  优选地,所述的粗过滤板远离转轴的一端连接有橡胶棒。

  优选地,所述的旋转分离设备远离电机的外侧连接有固定箱,所述的固定箱内设置有水箱;

  所述的转轴远离电机的一端贯穿旋转分离设备壳体后延伸至固定箱内,且转轴远离电机的一端固定连接有水泵,所述的水泵电连接电源,所述的转轴内开设有主水道,所述的粗过滤板靠近钢毛刷的一端设置有若干喷水口,所述的主水道和喷水口之间连接有分水管,分水管连接在粗过滤板表面;

  所述的水泵一端和主水道连接,另一端连接输水管的顶端,输水管的底端穿过水箱中部后位于水箱底端,且底端连接配重块;

  所述的固定箱远离转轴的一端上下两端均设置有夹持装置,所述的夹持装置的中部夹持有水管,所述的水管和水箱远离转轴一侧的中部连接,所述的水箱内的水不超过水管高度,所述的水管和水源连接。

  优选地,所述的水管位于水箱内部的一端连接有第一限位环,所位于水箱和夹持装置之间的部分设置有第二限位环;所述的夹持装置包括弹簧和弧形环,所述的弹簧的底端和弧形环固定连接。

  3.有益效果

  相比于现有技术,本发明的优点在于:本发明的污水从进水管1进入后,顺着旋转分离设备2的左半边向下,粗过滤板7在转轴的作用下顺时针缓慢转动;这样能够对污水进行粗过滤,之后粗过滤板转动到右侧时,污物在重力的作用下向下运动,直至掉落到污物管中,然后落到污物箱内,然后定期更换污物箱即可。
