成都生活污水处理提标工艺

来源:四川名膜 时间:2020-06-24 13:59:38 浏览:

本发明提出了一种生活污水处理提标工艺与装置,属于污水处理领域,主要解决现有污水处理工艺氨氮排放指标过高、厌氧搅拌效率过低、MBR成本高的问题。它采用柔性管摆喷流体搅拌,形成一种蒸煮态,使得搅拌效率大幅度提高,缺氧硝化加速;在好氧处理后端增加烧结金属微孔过滤,消除膜更换、化学清洗等问题;对剩余污泥采用就近长时压滤;具备了对现有污水处理厂、农村污水处理设施提标改造实现技术支撑的能力,集成化设备紧凑,显著降低投资与运营成本。本发明用于污水处理。

成都生活污水处理提标工艺



  权利要求书

  1.一种生活污水处理提标工艺,用于污水处理,该工艺系统依次包括调节池、提升泵、厌氧/缺氧池、具有曝气系统的曝气池、污泥回流泵,其特征在于:

  提升泵将污水提升至厌氧/缺氧池;

  间歇搅拌厌氧/缺氧池内污水;

  经过厌氧生化反应的浆液进入曝气池,在曝气系统供氧下进行好氧生化反应;

  污水在经过曝气后,通过泵自金属微孔过滤器抽取过滤液,或者通过泵向所述金属微孔过滤器输送有压消化浊液,过滤后外排出中水;

  关闭中水输出阀门A,经由独立的泵或系统内泵接引的旁路,经过阀门B向所述金属微孔过滤器逆向输送流体,实现滤孔反冲洗再生,同步使得敷在滤芯表面的泥膜脱落,下沉形成污泥浓缩;反冲洗流体或者为水、或者为气;

  滤孔再生完成后,关闭滤孔再生流体管路阀门B,重新开通中水输出阀门A,进入正常流程;

  所述回流泵自污泥浓缩区域吸取污泥,向厌氧/缺氧池输送老龄污泥浆液回流;

  自所述回流泵后另开一路管道,通过阀门C联通压滤器;根据设定时间区间,开通阀门C,所述压滤器纳浆,满仓后,关闭来路阀门C,利用气压压滤压滤器内的泥浆,或者重复多次纳浆,直至累积形成泥饼,卸气压,卸泥饼;依照序批次处理剩余污泥;

  进一步优选地,所述压滤器为立式由金属微孔滤膜组成内夹层的单仓压滤罐,罐底有阀门卸料;

  厌氧/缺氧池内污水的间歇搅拌通过以下方法实现:

  厌氧/缺氧池内安置有摆喷流体搅拌装置;所述摆喷流体搅拌装置包含下潜入浆液的一组柔性管,管头连接有一定质量的摆锤;

  所述摆喷流体搅拌装置接纳来自所述回流泵的有压浆液;浆液穿过所述柔性管,依靠内在的压力波动,与所述柔性管的不规则弯曲相结合,推动管路震颤、摆动,在所述摆锤的旋摆限制下,所述柔性管的泥浆出口在一定区域随机串跃,从而形成向所述反应器预定的区域分布污泥浆料,推动反应器内浆液扰动、升流;

  程序控制所述回流泵的运行,使得所述摆喷流体搅拌装置持续搅拌一定时间后,停止搅拌,将厌氧/缺氧池内浆液平静一定时间后,再重复启动所述回流泵,进入下一个搅拌循环。

  2.根据权利要求1所述的生活污水处理提标工艺,其特征在于:

  厌氧/缺氧池内污水的间歇搅拌通过以下方法实现:

  厌氧/缺氧池内安置有行星搅拌装置;

  所述行星搅拌装置包含传动装置、至少2个端盘、放射臂板、双头挂臂板、固定星叶浆和活动星叶桨;

  所述传动装置固定在厌氧/缺氧池顶盖上;链条连接驱动齿轮和从动齿轮;所述从动齿轮经键连接在所述中心轴上;所述端盘串在所述中心轴上;

  所述固定星叶浆为留有一定量孔或槽或缝的板呈放射状排列组焊而成,两端以插接焊或栓接方式连接2个轴头,固定在所述端盘一定半径上,形成笼形框架;

  所述端盘为圆形板中间开轴孔、周边也有均布孔,至少2片串在所述中心轴上;端盘周边径向伸出所述放射臂板;所述放射臂板一头螺栓固定于所述端盘,一头正交伸出一个轴肩;所述端盘与所述放射臂板可选合为一体;

  所述活动星叶浆为留有一定量孔或槽或缝的板呈放射状排列组焊而成,两端以插接焊或栓接方式连接2个轴头,其长度略大于所述固定星叶浆;

  所述双头挂壁板两头开孔,一头挂在所述放射壁板的轴肩上,其间或者相互有轴套、或轴承过渡,另一头以枢纽形式挂所述活动星叶浆;

  程序控制所述行星搅拌装置的运行,使得所述行星搅拌装置持续搅拌一定时间后,停止搅拌,将厌氧/缺氧池内浆液平静一定时间后,再重复启动所述行星搅拌装置,进入下一个搅拌循环。

  3.一种生活污水处理提标装置,用于生活污水处理,包括调节池、提升泵、带搅拌厌氧/缺氧池、好氧池、罗茨风机、中水泵、回流泵,其特征在于:

  在好氧池后安装有过滤池,污泥回流泵自过滤池抽取污泥向厌氧/缺氧池输送;在所述过滤池内嵌入式安装有金属微孔过滤器,所述过滤器下部开放接纳浆液,穿过直立的金属微孔滤芯组,进入溢流区,至少一个接头自所述过滤器上部溢流区引出,密封后穿过过滤池,经阀门A与中水泵连接;

  好氧池内安置有曝气头、生物填料,曝气管路联通罗茨风机;

  所述曝气管路有旁路,经过阀门B与所述过滤器溢流腔联通;

  所述回流泵后管路有旁路,经过阀门C与所述压滤器联通;

  或者进一步地,

  带搅拌厌氧/缺氧池、好氧池、与所述过滤池连为一体,所述金属微孔过滤器嵌入所述过滤池,所述压滤器集成于体外;

  或者更进一步地,

  厌氧/缺氧池、好氧池、所述过滤池与设备间依次分隔连为一箱体,所述金属微孔过滤器嵌入所述过滤池,罗茨风机、回流泵、中水泵、电气柜、控制柜均集成于设备间;所述压滤器集成于箱体外;

  在厌氧/缺氧池内安置的搅拌装置为一种摆锤流体搅拌机;

  所述摆锤流体搅拌机包含至少一个进口接头、一套悬挂固定在厌氧/缺氧池上盖的分配流体的管路,一组以放射状或者环状或者矩形阵排列的具有方向一致的多个正交接口、一头堵盲的平布管,一组竖管通过活络接头或者枢纽机构与所述平布管正交接口分别联通,所述竖管下端部悬挂一个有一定质量的摆锤,将所述竖管适当拉拽坠入厌氧/缺氧池至底部一定距离,同时限制所述竖管下端头的自由摆动范围;所述竖管或者为硬管或者为柔性管;所述活络接头为快插接头、或者可旋转快插接头、或者快活接头,优选可旋转快插接头;

  所述摆锤与所述竖管或者栓接、或者丝接、或者索接,优选地,所述摆锤上具有管螺纹通孔,通过快插接头与所述柔性管连接。

  4.根据权利要求3所述的生活污水处理提标装置,其特征在于:

  所述的在厌氧/缺氧池内安置的搅拌装置为一种行星搅拌机;

  所述行星搅拌机包含传动装置、端盘、放射臂板、双头挂臂板、固定星叶浆和活动星叶桨;

  所述传动装置包括电机减速机、驱动齿轮、链条、从动齿轮、基座、悬吊臂、轴承座、中心轴;所述中心轴两端有轴肩与轴承座相连,所述轴承座被所述悬吊臂挂起,固定在所述基座上;所述电机减速机也固定在所述基座上;所述链条连接驱动齿轮和从动齿轮;所述从动齿轮经键连接在所述中心轴上;

  所述固定星叶浆为留有一定量孔或槽或缝的板呈放射状排列组焊而成,两端以插接焊或栓接方式连接2个轴头;

  所述活动星叶浆为留有一定量孔或槽或缝的板呈放射状排列组焊而成,两端以插接焊或栓接方式连接2个轴头,其长度略大于所述固定星叶浆;

  所述端盘为圆形板中间开轴孔、周边也有均布孔,至少2片串在所述中心轴上;端盘周边径向伸出所述放射臂板;所述放射臂板一头螺栓固定于所述端盘,一头正交伸出一个轴肩;所述端盘与所述放射臂板可选合为一体;

  至少2个所述固定星叶浆成组螺栓国定在所述端盘周边,形成笼形框架;

  所述双头挂壁板两头开孔,一头挂在所述放射壁板的轴肩上,其间或者相互有轴套、或轴承过渡,另一头以枢纽形式挂所述活动星叶浆。

  说明书

  生活污水处理提标工艺与装置

  技术领域

  本发明涉及生活污水处理工艺技术与装置,具体地,涉及一种生活污水处理提标工艺与应用这种工艺的装置。

  背景技术

  随着我国环保政策趋严,河(湖)水环境质量要求提高,城镇污水厂、农村生活污水处理设施的排放标准不断提高,均面临着日趋严格的出水水质指标要求,很多地区已陆续出台接近地表水IV类的污水厂出水。

  城市污水厂、农村污水处理设施的进水水质COD、BOD5浓度普遍偏低,氨氮和总氮浓度相对偏高,脱氮率不足日益成为污水处理特别是农村污水处理的工艺瓶颈。

  污水脱氮的根本在于厌氧/缺氧池,厌氧氨氧化日益成为脱氮的工艺突破点,比如中国专利“一种基于厌氧氨氧化的城市污水处理升级改造工艺”(公告号CN110436704A)。长期以来厌氧氨氧化的搅拌技术一直未能突破。

  其次,对于出水浊度达标,习惯上用MBR膜生物反应器,主要是实现过滤。MBR膜的反冲洗、化学清洗,以及膜寿命3~5年,更换成本奇高,往往是运营维护成本高企的根本原因。

  第三,二沉池污泥的处理普遍面临污泥大面积摊薄后收集(大型刮泥机)、污泥浓缩(浓缩池)、污泥压滤或离心等复杂的工序,污泥总量很小,可处理线却很长,配套的设施、设备显得很庞大。

  经过几十年的发展,生活污水处理趋于定式化,在如今高排放标准要求下,面临缺乏高效、低成本的工艺技术支撑。

  发明内容

  本发明的目的是为了提供经济、实用、高效、占地面积小的生活污水处理工艺与成套设备。

  为了实现上述目的,本发明提供一种生活污水处理提标工艺,用于污水处理,该工艺系统依次包括调节池、提升泵、厌氧/缺氧池、具有曝气系统的曝气池、污泥回流泵,其特征在于:

  提升泵将污水提升至厌氧/缺氧池。

  间歇搅拌厌氧/缺氧池内污水。

  经过厌氧生化反应的浆液进入曝气池,在曝气系统供氧下进行好氧生化反应。

  污水在经过曝气后,通过泵自金属微孔过滤器抽取过滤液,或者通过泵向所述金属微孔过滤器输送有压消化浊液,过滤后外排出中水。

  关闭中水输出阀门A,经由独立的泵或系统内泵接引的旁路,经过阀门B向所述金属微孔过滤器逆向输送流体,实现滤孔反冲洗再生,同步使得敷在滤芯表面的泥膜脱落,下沉形成污泥浓缩。反冲洗流体或者为水、或者为气。

  滤孔再生完成后,关闭滤孔再生流体管路阀门B,重新开通中水输出阀门A,进入正常流程。

  所述回流泵自污泥浓缩区域吸取污泥,向厌氧/缺氧池输送老龄污泥浆液回流。

  自所述回流泵后另开一路管道,通过阀门C联通压滤器。根据设定时间区间,开通阀门C,所述压滤器纳浆,满仓后,关闭来路阀门C,利用气压压滤压滤器内的泥浆,或者重复多次纳浆,直至累积形成泥饼,卸气压,卸泥饼。依照序批次处理剩余污泥。

  进一步优选地,所述压滤器为立式由金属微孔滤膜组成内夹层的单仓压滤罐,罐底有阀门卸料。

  厌氧/缺氧池内污水的间歇搅拌通过以下方法实现:

  厌氧/缺氧池内安置有摆喷流体搅拌装置。所述摆喷流体搅拌装置包含下潜入浆液的一组柔性管,管头连接有一定质量的摆锤。

  所述摆喷流体搅拌装置接纳来自所述回流泵的有压浆液。浆液穿过所述柔性管,依靠内在的压力波动,与所述柔性管的不规则弯曲相结合,推动管路震颤、摆动,在所述摆锤的旋摆限制下,所述柔性管的泥浆出口在一定区域随机串跃,从而形成向所述反应器预定的区域分布污泥浆料,推动反应器内浆液扰动、升流。

  程序控制所述回流泵的运行,使得所述摆喷流体搅拌装置持续搅拌一定时间后,停止搅拌,将厌氧/缺氧池内浆液平静一定时间后,再重复启动所述回流泵,进入下一个搅拌循环。

  或者,

  厌氧/缺氧池内污水的间歇搅拌通过以下方法实现:

  厌氧/缺氧池内安置有行星搅拌装置。

  所述行星搅拌装置包含传动装置、至少2个端盘、放射臂板、双头挂臂板、固定星叶浆和活动星叶桨。

  所述传动装置固定在厌氧/缺氧池顶盖上。链条连接驱动齿轮和从动齿轮。所述从动齿轮经键连接在所述中心轴上。所述端盘串在所述中心轴上。

  所述固定星叶浆为留有一定量孔或槽或缝的板呈放射状排列组焊而成,两端以插接焊或栓接方式连接2个轴头,固定在所述端盘一定半径上,形成笼形框架。

  所述端盘为圆形板中间开轴孔、周边也有均布孔,至少2片串在所述中心轴上。端盘周边径向伸出所述放射臂板。所述放射臂板一头螺栓固定于所述端盘,一头正交伸出一个轴肩。所述端盘与所述放射臂板可选合为一体。

  所述活动星叶浆为留有一定量孔或槽或缝的板呈放射状排列组焊而成,两端以插接焊或栓接方式连接2个轴头,其长度略大于所述固定星叶浆。

  所述双头挂壁板两头开孔,一头挂在所述放射壁板的轴肩上,其间或者相互有轴套、或轴承过渡,另一头以枢纽形式挂所述活动星叶浆。

  程序控制所述行星搅拌装置的运行,使得所述行星搅拌装置持续搅拌一定时间后,停止搅拌,将厌氧/缺氧池内浆液平静一定时间后,再重复启动所述行星搅拌装置,进入下一个搅拌循环。

  一种生活污水处理提标装置,用于生活污水处理,包括调节池、提升泵、带搅拌厌氧/缺氧池、好氧池、罗茨风机、中水泵、回流泵,其特征在于:

  在好氧池后安装有过滤池,污泥回流泵自过滤池抽取污泥向厌氧/缺氧池输送。在所述过滤池内嵌入式安装有金属微孔过滤器,所述过滤器下部开放接纳浆液,穿过直立的金属微孔滤芯组,进入溢流区,至少一个接头自所述过滤器上部溢流区引出,密封后穿过过滤池,经阀门A与中水泵连接。

  好氧池内安置有曝气头、生物填料,曝气管路联通罗茨风机。

  所述曝气管路有旁路,经过阀门B与所述过滤器溢流腔联通。

  所述回流泵后管路有旁路,经过阀门C与所述压滤器联通。

  或者进一步地,

  带搅拌厌氧/缺氧池、好氧池、与所述过滤池依次分隔连为一箱体,所述金属微孔过滤器嵌入所述过滤池,所述压滤器集成于所述箱体外。

  或者更进一步地,

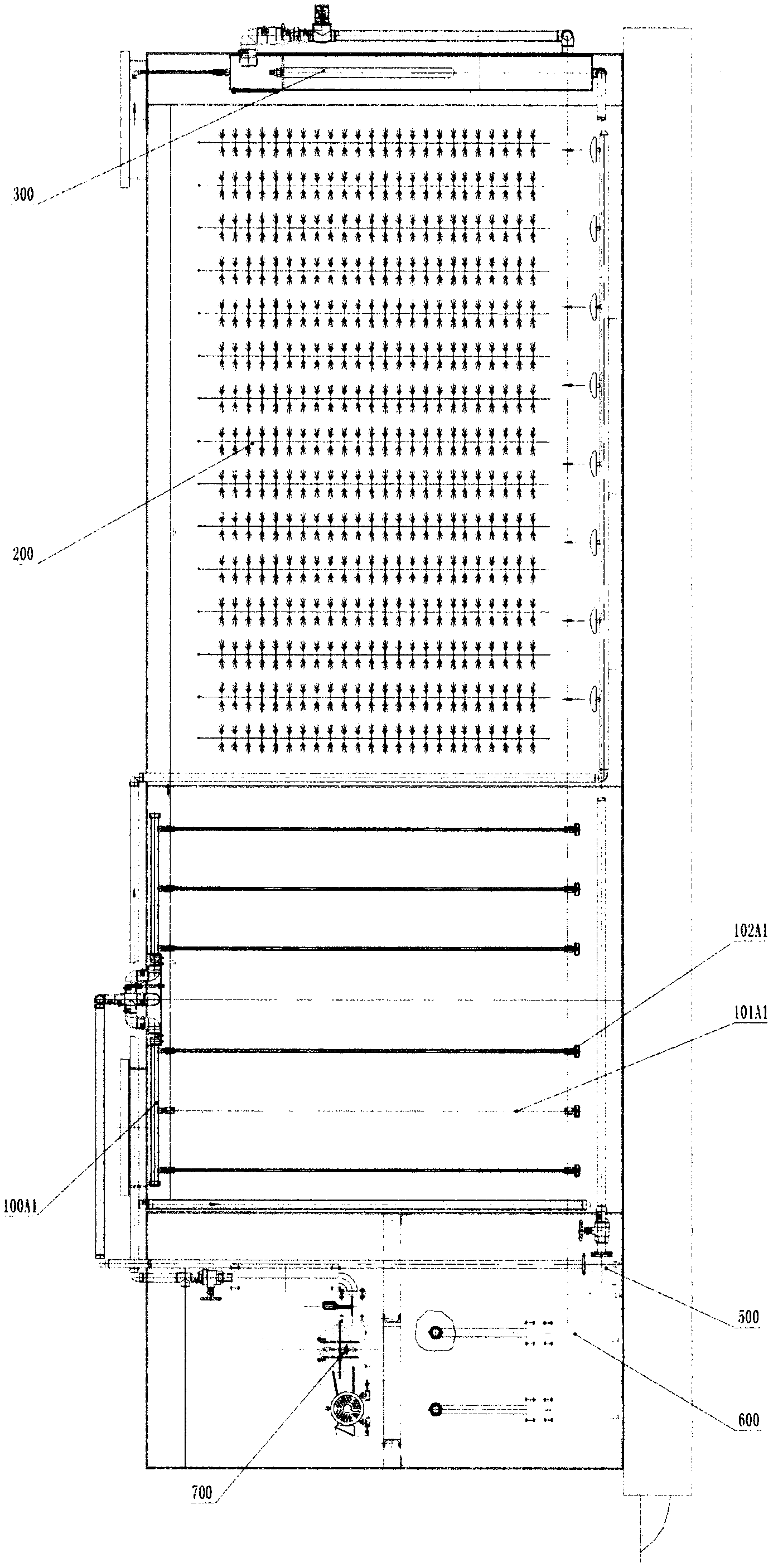

  厌氧/缺氧池、好氧池、所述过滤池与设备间依次分隔连为一箱体,所述金属微孔过滤器嵌入所述过滤池,罗茨风机、回流泵、中水泵、电气柜、控制柜均集成于设备间。所述压滤器集成于箱体外。

  在厌氧/缺氧池内安置的搅拌装置为一种摆锤流体搅拌机。

  所述摆锤流体搅拌机包含至少一个进口接头、一套悬挂固定在厌氧/缺氧池上盖的分配流体的管路,一组以放射状或者环形状或者矩形阵排列的具有方向一致的多个正交接口、一头堵盲的平布管,一组竖管通过活络接头或者枢纽机构与所述平布管正交接口分别联通,所述竖管下端部悬挂一个有一定质量的摆锤,将所述竖管适当拉拽坠入厌氧/缺氧池至底部一定距离,同时限制所述竖管下端头的自由摆动范围。所述竖管或者为硬管或者为柔性管。所述活络接头为快插接头、或者可旋转快插接头、或者快活接头,优选可旋转快插接头。

  所述摆锤与所述竖管或者栓接、或者丝接、或者索接,优选地,所述摆锤上具有管螺纹通孔,通过快插接头与所述柔性管连接。

  或者,

  在厌氧/缺氧池内安置的搅拌装置为一种行星搅拌机。

  所述行星搅拌机包含传动装置、端盘、放射臂板、双头挂臂板、固定星叶浆和活动星叶桨。

  所述传动装置包括电机减速机、驱动齿轮、链条、从动齿轮、基座、悬吊臂、轴承座、中心轴。所述中心轴两端有轴肩与轴承座相连,所述轴承座被所述悬吊臂挂起,固定在所述基座上。所述电机减速机也固定在所述基座上。所述链条连接驱动齿轮和从动齿轮。所述从动齿轮经键连接在所述中心轴上。

  所述固定星叶浆为留有一定量孔或槽或缝的板呈放射状排列组焊而成,两端以插接焊或栓接方式连接2个轴头。

  所述活动星叶浆为留有一定量孔或槽或缝的板呈放射状排列组焊而成,两端以插接焊或栓接方式连接2个轴头,其长度略大于所述固定星叶浆。

  所述端盘为圆形板中间开轴孔、周边也有均布孔,至少2片串在所述中心轴上。端盘周边径向伸出所述放射臂板。所述放射臂板一头螺栓固定于所述端盘,一头正交伸出一个轴肩。所述端盘与所述放射臂板可选合为一体。

  至少2个所述固定星叶浆成组螺栓国定在所述端盘周边,形成笼形框架。

  所述双头挂壁板两头开孔,一头挂在所述放射壁板的轴肩上,其间或者相互有轴套、或轴承过渡,另一头以枢纽形式挂所述活动星叶浆。
